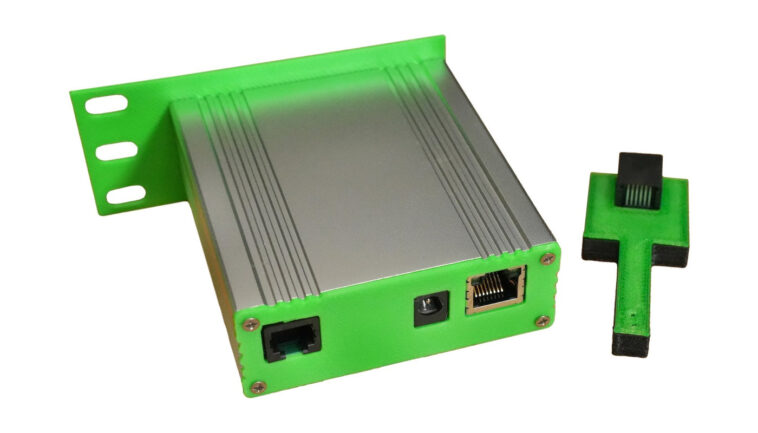

OpenViro AX Poe est un capteur environnemental open-source montable à rack conçu pour mesurer la température et l’humidité (et la pression de l’air) dans les salles de serveur ou les armoires avec des équipements électriques.

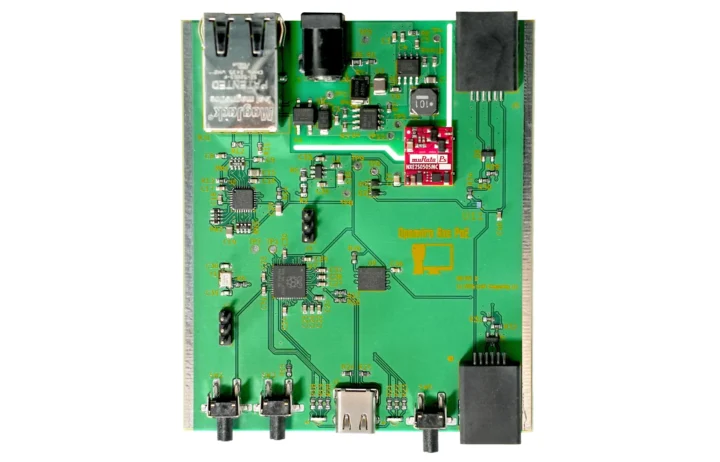

L’appareil est basé sur une carte Raspberry PI RP2040 avec connectivité Ethernet logée dans une enceinte en plastique et équipée de deux connecteurs RJ12 pour les capteurs BOSCH BME280 avec une précision de +/- 0,5 ° C. Il fournit de meilleurs résultats que les capteurs placés dans une machine qui peut être affectée par la dissipation de chaleur des composants internes. Par exemple, les deux entrées du capteur peuvent être utilisées pour mesurer la température et l’humidité de l’admission et de l’échappement dans un rack de serveur.
Spécifications OpenViro Axe Poe:
- Microcontrôleur – Raspberry PI RP2040 Double bras Cortex-M0 + @ 133 MHz avec 264 Ko SRAM
- Stockage – Mémoire flash 16 Mo
- Réseau – 10/100 Mbps Ethernet RJ45 Port via LAN8710AI
- Extension – connecteur 2x RJ12 pour les sondes THP
- Misc – boutons 3x
- Entrée d’alimentation (l’une ou l’autre)
- 5V via le port USB Type-C
- 24 – 54V Power Over Ethernet (POE – Classe active 1)
- 12 – 48V DC via une prise en fût de 5,5 mm
- Dimensions – 90 x 82,8 x 28,8 mm
- Matériau – enceinte en aluminium

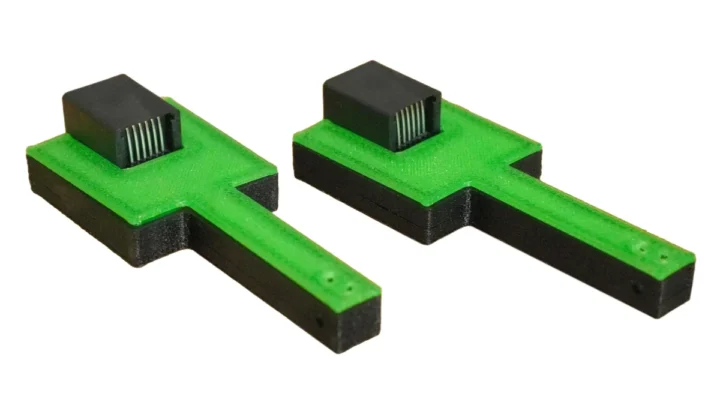

Spécifications des sondes OpenViro THP
- Connecteur RJ12 pour l’interface avec la hache Poe
- Capteur
- BOSCH BME280 Capteur de température / humidité / pression
- Gamme
- Température: -40 ° C à + 85 ° C; Recommandé: 0 à + 60 ° C (enceinte PETG)
- Humidité: 0 à 100% Humidité relative
- Pression d’air: 300 à 1100 hPa
- Précision: +/- 0,5 ° C; +/- 3% d’humidité relative; +/- 1,7 hpa
- Dimensions – non finalisées, mais le produit final sera plus petit que les prototypes illustrés ci-dessous
Les données sont interrogées via le protocole SNMP (protocole de gestion de réseau simple) qui existe depuis des années et qui est encore souvent utilisé dans les systèmes de surveillance. Je me souviens même d’implémenter des logiciels qui l’utilisent il y a 25 ans pour gérer les CPE VoIP. Le firmware RP2040 prend actuellement en charge SNMP V1 et V2C, et le support SNMP V3 est actuellement en version bêta. Il n’y a pas besoin d’accès Internet / cloud car tout fonctionne dans le LAN.

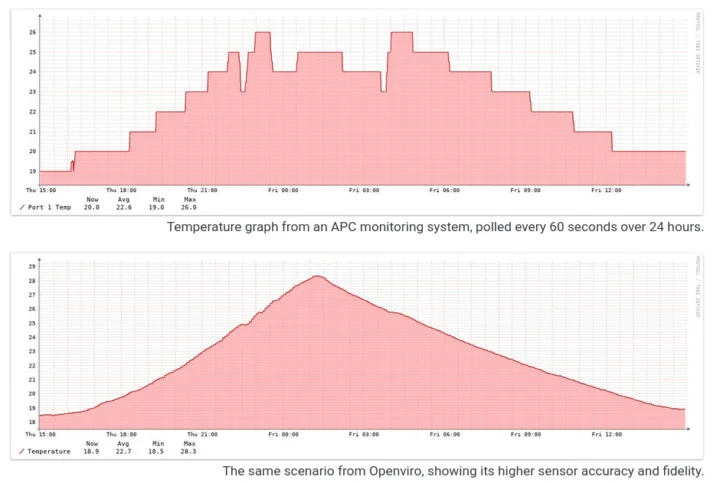

Il est compatible avec les logiciels SNMP tels que Nagios, Cornium, PRTG, CheckMK, Zabbix et même l’assistant à domicile. Craft Computing dit qu’il est plus précis (0,5 ° C) et avec une étape de 0,01 ° C, les graphiques sont plus lisses que la plupart des autres solutions, comme le montre la comparaison ci-dessous.
Le firmware sera ouvert après la campagne de financement participatif et publié sur Github, mais il semble que le matériel sera maintenu à la source fermée.
Craft Computing a lancé l’OpenViro AX Poe sur Crowd Supply avec un objectif de financement de 45 000 $ qui a presque été atteint. L’OpenViro Axe Poe nécessite un engagement de 149 $ avec une sonde THP, et des sondes supplémentaires coûtent 29 $ chacune. L’expédition ajoute 8 $ aux États-Unis et 18 $ au reste du monde, et les bailleurs de fonds devraient s’attendre à ce que leurs récompenses soient expédiées d’ici la fin de septembre 2025.
Il me semblait un peu cher, mais des systèmes concurrents comme Room Alert 3S (299 $) ou APC APC9641 (188 $ + 69 $ = 257 $) encore plus. Notez que les prix incluent une sonde de capteur THP.
