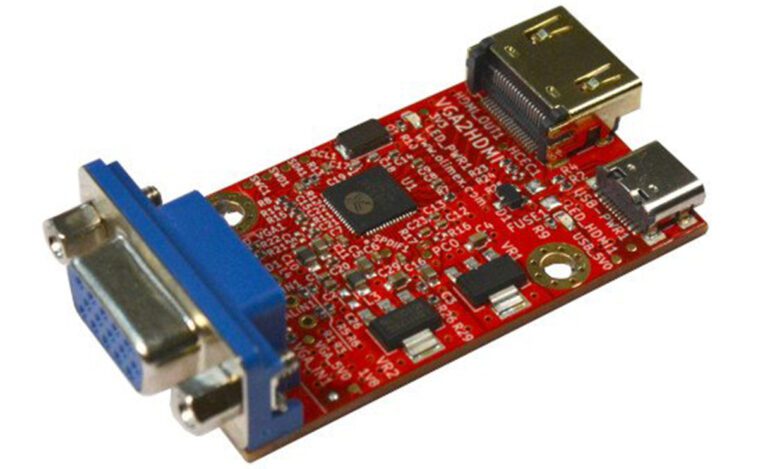

Olimex VGA2HDMI est un convertisseur matériel VGA vers HDMI open source spécialement conçu et testé pour fonctionner avec les cartes CERBERUS 2100, AgonLight 2 et Agon Origins. La carte dispose d’un port VGA en entrée et d’un port HDMI en sortie et un port USB-C est là pour fournir l’alimentation externe requise pour la carte.
Dans l’un de nos articles précédents, nous avons parlé du NovaVGA Shield, qui ajoute une sortie VGA à votre Arduino UNO. Désormais, avec l’aide de cette carte, cette capacité peut être étendue au HDMI. Il existe également des prolongateurs qui transportent les signaux VGA via des câbles Ethernet, un sujet que nous avons abordé dans un autre article. Avec cette nouvelle carte, vous pouvez convertir ce signal VGA en HDMI.
Ce n’est pas comme s’il n’existait pas d’autres convertisseurs VGA vers HDMI sur le marché ; une recherche rapide sur Amazon m’a donné l’adaptateur VENTION VGA vers HDMI, mais parmi eux, la plupart étaient des convertisseurs HDMI vers VGA, et non l’inverse.
Spécifications du convertisseur Olimex VGA2HDMI :
-
- Chipav CV8986 Convertisseur VGA vers HDMI
- Connecteur VGA
- Connecteur HDMI
- Connecteur d’alimentation USB-C
- Dimensions – 55 x 31 mm
Contrairement au produit sur Amazon, cet appareil est construit autour du convertisseur CV8986 VGA vers HDMI qui prend en charge la vidéo 1080p, une capacité que nous pouvons confirmer en consultant la fiche technique du circuit intégré. La fiche technique suggère également que ce circuit intégré prend en charge l’ADC audio 24 bits, ce qui signifie que si la carte était conçue correctement, la sortie HDMI pourrait également inclure l’audio via HDMI. Cependant, je ne trouve pas la raison pour laquelle il n’y a pas de prise jack 3,5 mm sur la carte. Ce circuit intégré à 56 broches de 7 mm x 7 mm fonctionne dans une plage de température de -30 à 85 degrés Celsius et dispose d’un cœur Cortex M0+ de 32 bits. Il prend en charge HDCP 1.3 et CEC 1.3, y compris la fonction CEC et le hot plug.
Comme la carte est open source, la société fournit des schémas et d’autres fichiers sources KiCad sur sa page produit elle-même, plus d’informations et de ressources peuvent être trouvées sur sa page GitHub sous la licence réciproque GNU General Public License 3.

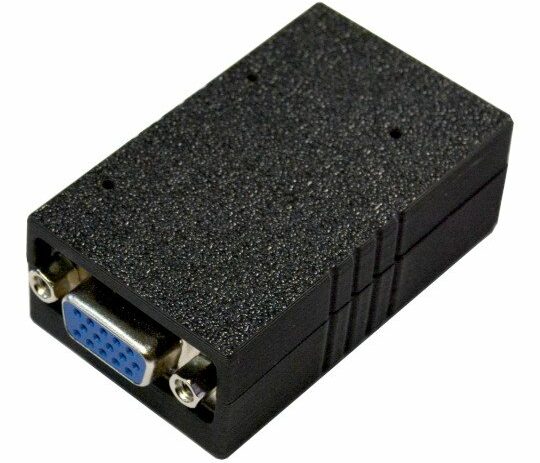

La société a déclaré que la carte Olimex VGA2HDMI sera compatible avec les cartes dotées de n’importe quelle entrée VGA et sortie HDMI. Actuellement, il est en vente sur la boutique en ligne Olimex, au prix de 15 € ou 17 € (environ 16 $ à 18,50 $), et il est possible de l’acheter avec un étui en plastique.
