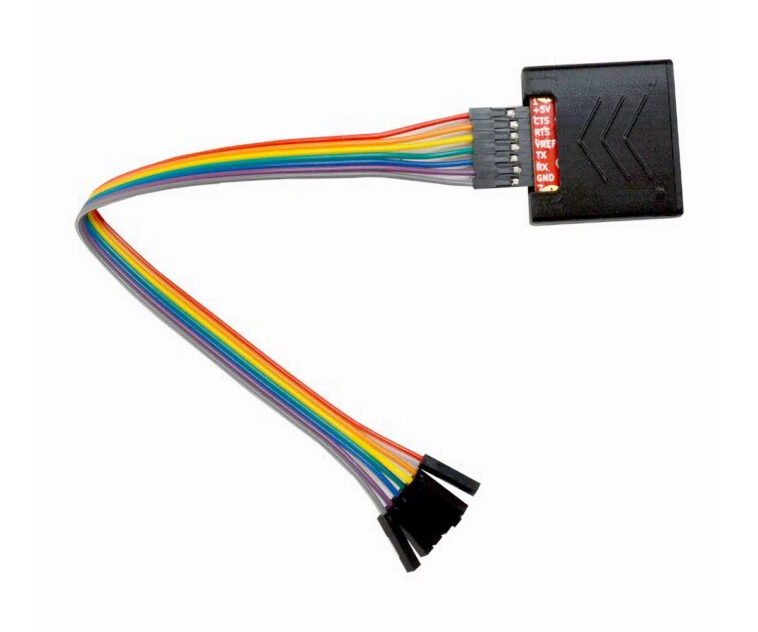

Il existe déjà de nombreuses cartes de débogage USB vers TLL sur le marché, mais la carte matérielle open source USB-SERIAL-L d’Olimex est plus avancée que la plupart avec non seulement des broches Tx/Rx, mais également CTS/RTS. broches, prise en charge de vitesses allant jusqu’à 3 Mbps et une tension réglable de 0,65 V à 5,5 V pour répondre à une large gamme de cartes.
Spécifications Olimex USB-SERIAL-L :
- Puce USB vers série – Silicon Labs CP2102N
- Sept lignes de signal – +5 V, GND, CTS, RTS, TX, RX, Vref
- Débit en bauds de 50 bps jusqu’à 3 Mbps
- Tampons de sortie avec niveaux réglables de 0,65 à 5,5 V
- USB – Port USB Type-C pour l’alimentation et la connexion à l’hôte
- Divers – LED d’état d’alimentation, Tx et Rx
- Alimentation
- Entrée – 5 V via le port USB-C
- Sortie – +5 V vers la cible
- Dimensions – 35 x 35 x 8 mm (Boîte en plastique imprimée en 3D personnalisée)
- Sept câbles de 200 mm de long
Le signal Vref est utilisé pour ajuster la tension. Il doit être connecté au signal VCC de la cible. S’il n’est pas connecté, le niveau de tension sera par défaut de 3 V. Je n’ai jamais eu besoin d’utiliser moi-même des broches CTS/RTS sur une carte USB vers série, mais Olimex dit que ces broches sont utilisées pour que certains chargeurs de démarrage entrent et sortent automatiquement.
La puce CP2102N est bien prise en charge avec les pilotes disponibles pour Windows, Linux, Android et MacOS. La plupart des systèmes d’exploitation sont déjà livrés avec des pilotes ; s’ils sont manquants, ils peuvent être téléchargés depuis le site Web de Silicon Labs. Comme pour la plupart/toutes les conceptions Olimex, l’USB-SERIAL-L est un matériel open source et vous trouverez les schémas KiCAD et PDF et les fichiers de conception matérielle, les fichiers 3D pour le boîtier et la documentation sur GitHub.
La carte de débogage Olimex USB-SERIAL-L peut être achetée sur la boutique en ligne de la société pour 9,95 euros.
