Olimex PICO-EVB : Automatisation haute tension pour Raspberry Pi Pico

Selon cnx-software, la carte Olimex PICO-EVB destinée au Raspberry Pi Pico et à d’autres cartes compatibles est spécialement conçue pour l’automatisation haute tension, intégrant une capacité d’entrée allant de 3,3 à 30 V DC ou 110 à 220 V AC. Cette carte propose également quatre relais capables de fonctionner sous 15 V DC ou 220 V AC.

4 entrées haute tension et 4 relais : la solution efficace grâce au Raspberry Pi Pico

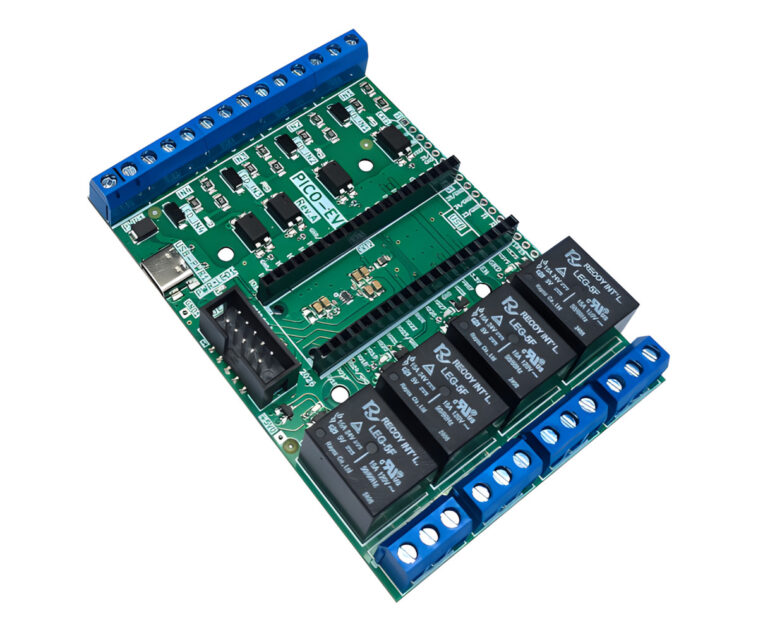

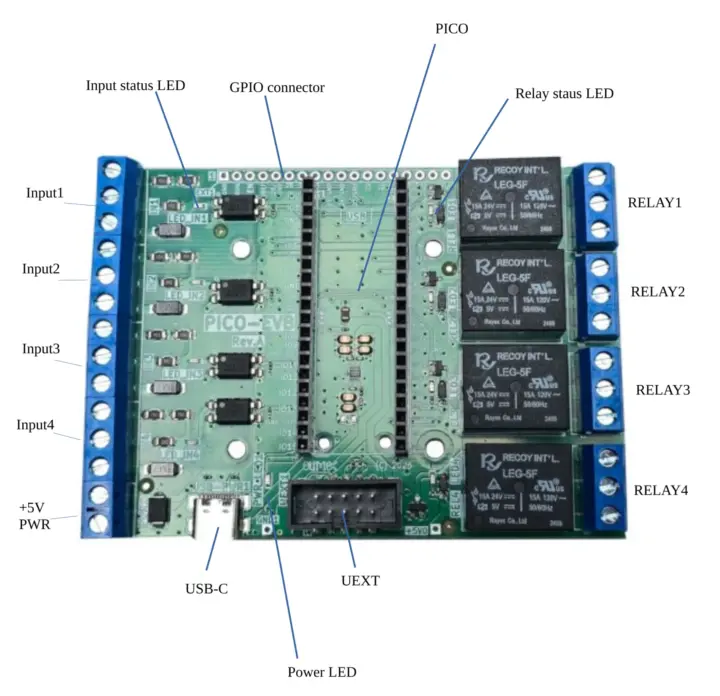

Sur le plan de la connectivité, l’Olimex PICO-EVB est équipée de deux connecteurs à 20 broches permettant de relier facilement les cartes Raspberry Pi Pico. Pour l’alimentation et la programmation, elle utilise un port USB-C, tout en fournissant un connecteur UEXT pour des extensions via I2C, UART, et SPI. De plus, la carte comprend des LED d’état, permettant d’indiquer les signaux haute tension.

Une carte open source à 14,95 euros : une opportunité à ne pas manquer

Les fonctionnalités de la PICO-EVB incluent la présence de relais à 15 V DC ainsi que des entrées optimisées pour accepter des variations de tension allant jusqu’à 110-220 V AC. Il existe également un connecteur UEXT pour I2C, UART et SPI, offrant une flexibilité supplémentaire. En matière d’alimentation, la carte peut être alimentée par le biais d’un connecteur à vis, d’un port USB-C ou d’un connecteur micro USB de la carte Pico. Ses dimensions compactes de 100 x 70 mm et une plage de température de fonctionnement variant de -45°C à +85°C la rendent adaptée à diverses applications.

La PICO-EVB se distingue par son statut de carte open source, avec les fichiers de conception matériel KiCad largement disponibles sur GitHub. Ce référentiel met aussi à disposition des exemples de code Arduino et MicroPython prêts à l’emploi, facilitant l’interrogation des entrées et le contrôle des relais. Un des exemples en MicroPython intègre un serveur Web, permettant aux utilisateurs d’accéder à une interface via leur navigateur pour surveiller l’état des broches d’entrée et gérer les relais. De plus, une configuration YAML pour le micrologiciel ESPHome est fournie, ce qui enrichit l’intégration avec le cadre d’automatisation Home Assistant.

Il est important de noter que la PICO-EVB ne représente pas la première carte à tirer parti de relais pour le Raspberry Pi Pico ou les processeurs RP2040/RP2350. Des alternatives telles que Waveshare RP2350-Relay-6CH, qui inclut six relais et supporte les entrées de 7 à 36 V DC, ainsi que le PicoRelay8 de 8086 Consultancy, qui propose huit relais, existent également. Cependant, peu de cartes combinent à la fois relais et entrées haute tension, bien que la Piromoni Automation 2040 W soit l’un des rares concurrents à offrir des fonctionnalités analogues.

Olimex commercialise la carte PICO-EVB pour un prix attractif de 14,95 euros, soit environ 17 $ US, accessible directement sur sa boutique en ligne, à condition d’ajouter votre propre carte Pico.
