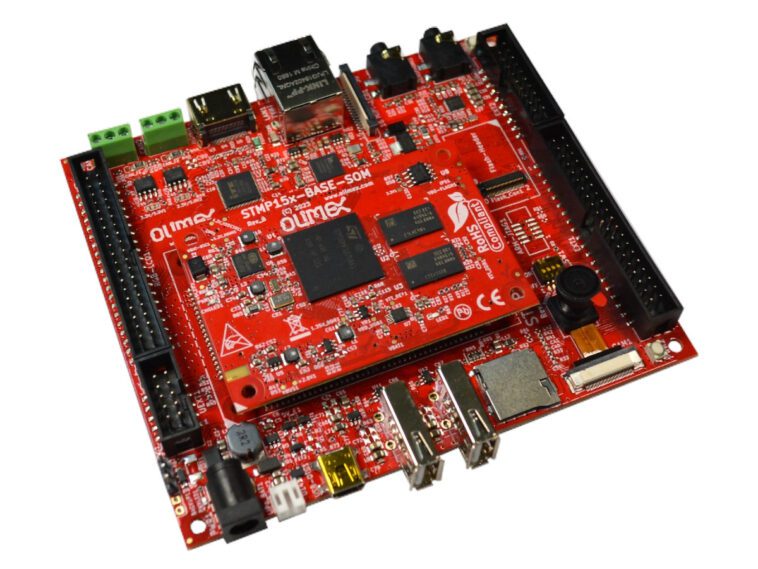

Olimex vient de lancer le système sur module (SoM) STMP157-BASE-SOM-EXT alimenté par un microprocesseur STMicro STM32MP157 dual-core Cortex-A7 ainsi que la carte d’évaluation matérielle open source STMP157-BASE-SOM-EVB conçue en KiCAD.
Le module CPU est livré avec 1 Go de RAM, une EEPROM pour la configuration et un circuit de gestion de l’alimentation, et la carte de support expose toutes les fonctionnalités du microprocesseur avec sortie vidéo HDMI, interfaces d’affichage LCD, un appareil photo 2MP, Gigabit Ethernet, ports USB, terminal de bus CAN. bloc, prises audio, plusieurs en-têtes GPIO, et plus encore.
Spécifications du système sur module STMP157-BASE-SOM-EXT :
- Microprocesseur – Processeur Cortex-A7 double cœur STMicro STM32MP157DAA1 à 800 MHz avec cœur en temps réel Arm Cortex-M4 à 209 MHz, GPU Vivante 3D avec prise en charge d’OpenGL ES 2.0
- Mémoire système – 1 Go DDR3
- Stockage – Configuration Linux EEPROM
- Interface hôte – 6 connexions carte à carte à 40 broches avec un pas de 1,27 mm pour les E/S
- Divers – LED utilisateur, oscillateur 24 MHz
- Gestion de l’alimentation – Gestion de l’alimentation AXP209 PMIC, LDO, DCDC
- Dimensions – 72 x 48 mm
Spécifications de la carte porteuse STMP157-BASE-SOM-EVB :
- Compatible avec le module CPU STMP157-BASE-SOM-EXT décrit ci-dessus
- Stockage – Emplacement pour carte MicroSD
- Sortie vidéo
- Sortie HDMI
- Connecteur LCD MIPI
- Connecteur LCD RVB compatible avec LCD-OLinuXino-5CTS, LCD-OLinuXino-7.0CTS, LCD-OLinuXino-10CTS
- Caméra – Caméra MIPI CSI 2MP (capteur OV2640-120)
- Audio – prise casque 3,5 mm, prise microphone 3,5 mm
- Mise en réseau – port Ethernet Gigabit
- USB – 2 ports hôtes USB 2.0 Type-A, 1 port USB OTG
- Série – 2x borniers CAN Bus
- Expansion
- Connecteur UEXT
- Connecteurs GPIO EXT1 et EXT2
- Débogage – connecteur UART à 3 broches, connecteur JTAG en option (non rempli)
- Divers – Bouton de réinitialisation, voyant d’alimentation, connecteur du module flash, commutateur coulissant de configuration de démarrage
- Source de courant
- 5 V/2 A via une prise d’alimentation
- Connecteur 2 broches pour batterie LiPo, circuit de charge intégré
- Dimensions – 122 x 106 mm
Olimex fournit une image Debian 11 minimale avec Linux 6.x pour le module et EVB. Un manuel d’utilisation, des schémas PDF et un guide d’utilisation Linux sont fournis sur la page produit du SoM (voir ci-dessous), et les fichiers de conception matérielle KiCAD, les schémas PDF et le manuel d’utilisation de l’EVB sont disponibles sur GitHub.
Olimex accepte les précommandes du SoM STM32MP157 et de l’EVB pour 30 euros chacun, ce qui signifie qu’un kit complet avec le système sur module et la carte de support coûte 60 euros, et la livraison devrait commencer le 30 novembre. pouvoir les acheter chacun et trouver plus de documentation sur les pages produits respectives.
