Olimex ESP32-P4-DevKit propose des interfaces Ethernet, USB JTAG, MIPI DSI et CSI

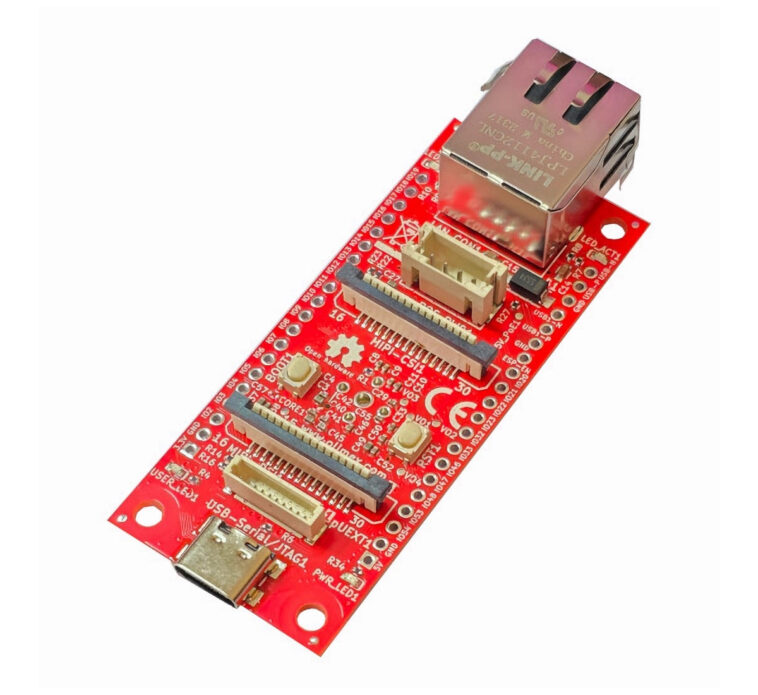

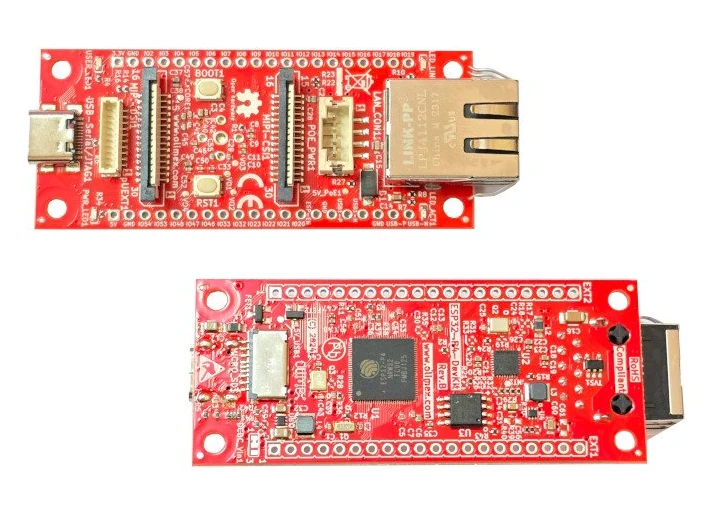

Olimex ESP32-P4-DevKit est une carte de développement compacte alimentée par un microcontrôleur RISC-V double cœur à usage général ESP32-P4 de 400 MHz avec un connecteur Ethernet RJ45 10/100 Mbps, un connecteur USB-C série/JTAG, MIPI DSI/ Connecteurs CSI pour un écran et une caméra, en-têtes GPIO et connecteur UEXT, boutons de démarrage et de réinitialisation et quelques LED.

À certains égards, elle offre des offres similaires à la carte Waveshare ESP32-P4-NANO que nous avons abordée le mois dernier, mais dans un facteur de forme différent, et il lui manque la connectivité WiFi 6 et un connecteur USB Type-A. Il est également beaucoup plus compact et moins cher que le ESP32-P4-Function-EV-Board officiel lancé cet été, mais encore une fois, avec moins de fonctionnalités.

Kit de développement Olimex ESP32-P4 :

• Microcontrôleur – ESP32-P4
  • MCU
    • Microcontrôleur RISC-V double cœur à 400 MHz avec extension d’instructions AI et FPU simple précision
    • Noyau MCU Single-RISC-V LP (faible consommation) jusqu’à 40 MHz
  • GPU – Accélérateur de traitement des pixels 2D (PPA)
  • VPU – Prise en charge des codecs H.264 et JPEG
  • Mémoire – 768 Ko HP L2MEM, 32 Ko LP SRAM, 8 Ko TCM, 32 Mo PSRAM
  • Stockage – 128 Ko de ROM HP, 16 Ko de ROM LP
• Stockage
  • Flash SPI NOR de 16 Mo
  • Emplacement pour carte MicroSD
• Interface d’affichage – connecteur MIPI DSI à 2 voies
• Interface caméra – connecteur MIPI CSI 2 voies
• Réseau – Port Ethernet RJ45 10/100 Mbps avec prise en charge PoE en option
• Expansion
  • 2x connecteurs GPIO à 20 broches
  • Connecteur pUEXT pour module d’extension
• Débogage – USB-C Serial/JTAG pour la programmation et le débogage
• Divers
  • LED d’alimentation, LED utilisateur, LED Ethernet (intégrées)
  • Boutons BOOT et RESET
• Alimentation
  • 5V via port USB-C
  • Module PoE en option
• Dimensions – 72 x 30 mm ; 4x trous de montage de 3,3 mm de diamètre

Olimex a déjà testé la carte ESP32-P4-DevKit avec la version ESP-IDF 5.4 (beta2) à l’aide des démos Blink, iperf, MIPI CSI et SDmmc. Les ports Arduino et MicroPython viendront probablement plus tard. Comme d’habitude, la carte est un matériel open source et vous trouverez les fichiers de conception matérielle KiCad et les schémas PDF sur GitHub.

Olimex prend les commandes du ESP32-P4-DevKit pour seulement 16 euros, mais comme les microcontrôleurs ESP32-P4 sont toujours disponibles en quantités limitées, ils n’autorisent qu’une seule carte par commande. La société n’a pas mentionné les modules d’affichage et de caméra compatibles, mais je suppose que l’écran tactile capacitif de 7 pouces (1024 x 600) et le module de caméra 2MP utilisés dans la carte de développement ESP32-P4-Function-EV-Board devraient fonctionner.
