Olimex ESP32-C6-DevKit-Lipo : carte open source WiFi 6 et Bluetooth 5.0 compacte

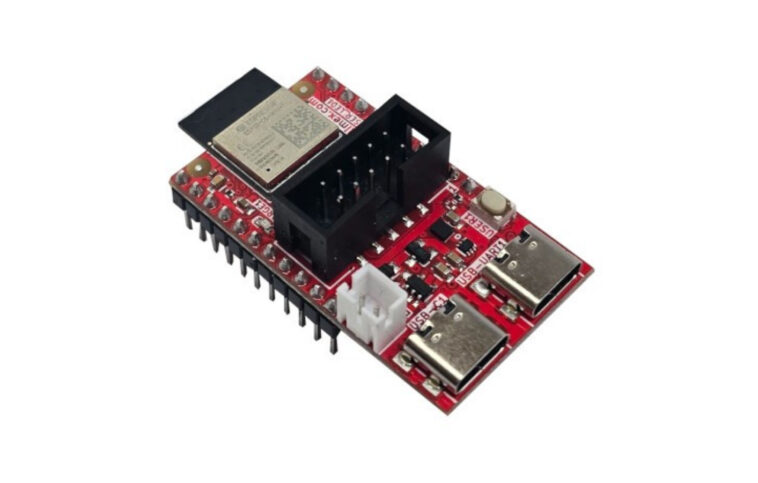

Selon cnx-software, la carte Olimex ESP32-C6-DevKit-Lipo est une solution matérielle open source qui se distingue par sa base sur l’ESP32-C6, intégrant WiFi 6, Bluetooth 5.0 LE, ainsi que des protocoles Zigbee et Thread. Ce modèle supporte également les batteries LiPo et les modules d’extension UEXT, élargissant ainsi ses capacités.

ESP32-C6: 160 MHz et des fonctions avancées pour les objectifs IoT

Ce lancement intervient après l’annonce du MOD-ESP32-C5, qui a pour but de faciliter la connectivité sans fil sur d’autres cartes équipées d’un connecteur UEXT. En comparaison à d’autres petites cartes USB-C comme la 01Space ESP32-C6 et le Seeed Studio XIAO ESP32C6, l’ESP32-C6-DevKit-Lipo se démarque par plusieurs caractéristiques. Bien qu’elle soit plus grande que beaucoup de modèles concurrents, sa conception open source, son double port USB-C, sa compatibilité avec la planche à pain ainsi que ses circuits dédiés aux batteries LiPo et connecteurs UEXT en font un choix notable.

4 Mo de flash et 8 GPIO: Élargissez vos projets

En termes de spécifications techniques, l’ESP32-C6-Devkit-Lipo est basé sur le module ESP32-C6-WROOM-1-N4, incluant un processeur RISC-V monocœur à 32 bits cadencé à 160 MHz. Ce module est doté de 512 Ko de SRAM et 16 Ko de SRAM basse consommation, ainsi que d’une capacité de stockage de 4 Mo en Flash SPI. La connectivité sans fil est assurée par un WiFi 6 (1T1R à 2,4 GHz), ainsi que par Bluetooth LE 5.0 et une radio 802.15.4, couvrant les besoins en Zigbee, Thread et autres.

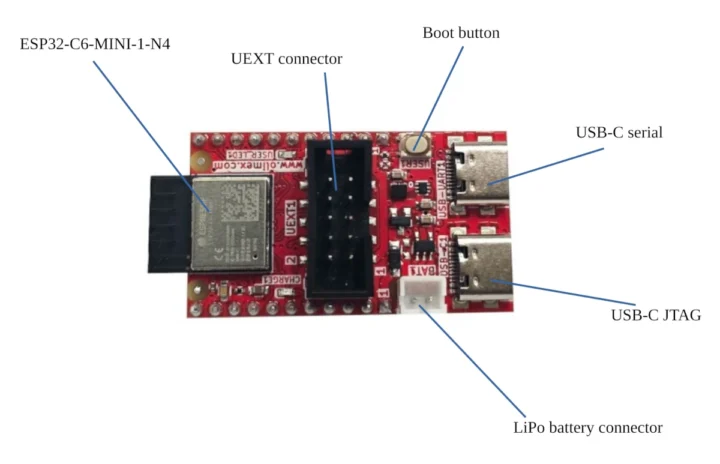

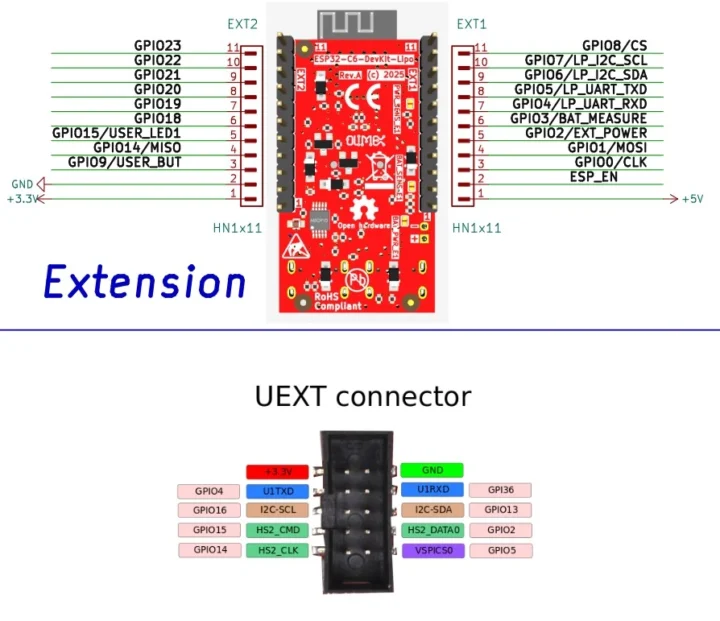

En termes de ports, cette carte dispose de deux ports USB Type-C, l’un pour le JTAG et l’autre pour l’alimentation et le débogage. Concernant les entrées/sorties, elle offre un connecteur UEXT avec jusqu’à 8 GPIO disponibles, ainsi que des options supplémentaires via ses connecteurs à 11 broches, permettant un large éventail d’applications, toutes compatibles avec les planches à pain, grâce à un espacement de 22,86 mm.

Les fonctionnalités diversifiées comprennent un bouton de démarrage et des LED de charge et utilisateur, assurant une utilisation intuitive. Du côté de l’alimentation, vous pouvez l’alimenter via un port USB-C ou un connecteur pour batterie LiPo, avec un chargeur UPS intégré et un convertisseur élévateur, permettant une flexibilité d’utilisation en extérieur.

L’open source de l’ESP32-C6-DevKit-Lipo signifie que les utilisateurs peuvent accéder à des schémas KiCad, à la disposition PCB, aux fichiers Gerber, aux fichiers STEP et à un manuel d’utilisation via GitHub. La carte est compatible avec le framework ESP-IDF 5.5 ou supérieur, ainsi que l’IDE Arduino, même si le logiciel de démonstration n’est pas encore disponible. En ce qui concerne le connecteur UEXT, principalement présent sur les cartes Olimex, un large choix de modules d’extension est proposé, permettant d’ajouter des capteurs variés ou des modules de communication comme WiFi et Bluetooth.

Pour ceux qui recherchent une carte ESP32-C6 compacte et disposant d’une prise en charge de batterie LiPo, d’autres alternatives incluent le Thing Plus de SparkFun – ESP32-C6, l’ePulse Feather C6 de ThingPulse et le FireBeetle 2 ESP32-C6 de DFRobot. En conclusion, l’ESP32-C6-DevKit-Lipo est proposée au prix de 8,95 euros dans la boutique d’Olimex.
