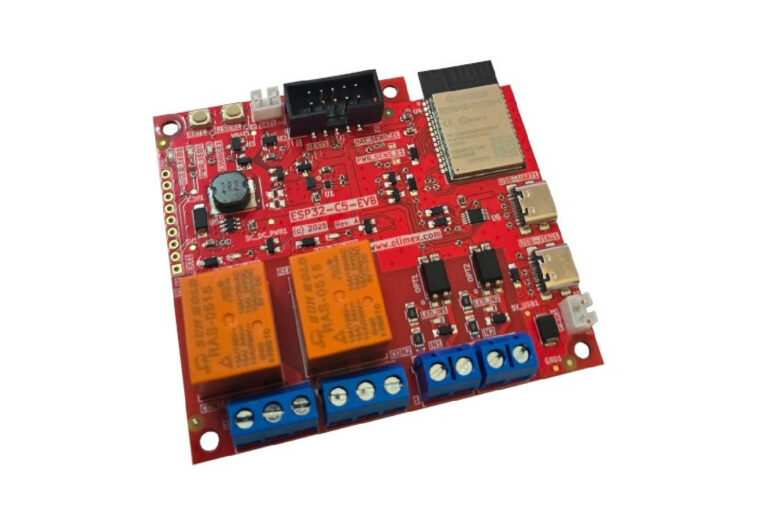

Selon cnx-software, l’Olimex ESP32-C5-EVB est une solution d’évaluation conçue autour du module ESP32-C5-Wroom-N8R4 d’ESPRESSIF. Cette carte offre une connectivité sans fil performante avec des capacités WiFi 6 sur les deux bandes de 2,4 et 5,0 GHz, ainsi qu’un support pour Bluetooth 5.0 LE et 802.15.4 (Zigbee / Thread / Matter). Elle est équipée de 8 Mo de Flash et de 4 Mo de PSRAM.
ESP32-C5-Wroom-N8R4 : 240 MHz et WiFi 6 pour une connectivité sans faille
L’ESP32-C5-EVB intègre ses fonctionnalités intéressantes, comprenant deux relais conçus pour fonctionner à 250 V et 10 A, ainsi que deux entrées opto-isolées. Elle se distingue aussi par son chargeur LIPO UPS et son convertisseur de pas-up. Pour faciliter l’expansion, la carte dispose de ports USB-C, d’un connecteur UEXT et de deux boutons pratiques. Cette carte est parmi les premières à exploiter l’ESP32-C5, aux côtés du kit de développement ESP32-C5-DevKitC-1 d’EspressIF et de la carte WT99P4C5-S1 utilisant l’ESP32-C5 comme co-processeur sans fil avec le MCU ESP32-P4.
Caractéristiques clés : 5V d’alimentation et deux relais pour une grande flexibilité
La carte dispose de nombreuses spécifications techniques impressionnantes. À commencer par son module sans fil, l’ESP32-C5-Wroom-N8R4, qui est alimenté par le système sur puce (SoC) ESPRESSIF ESP32-C5. Ce dernier est capable de fonctionner grâce à un processeur RISC-V monocore à 32 bits, qui peut atteindre une fréquence de 240 MHz, tandis qu’un noyau à faible consommation d’énergie fonctionne à 40 MHz, idéal pour les applications sensibles au niveau énergétique. En matière de mémoire, la carte comprend 384 Ko de SRAM sur puce et supporte le PSRAM externe. Son stockage est assuré par 320 Ko de ROM avec une option de flash externe.
Les capacités de connectivité sont également robustes. Avec un support pour le WiFi 6 en double bande 802.11ax, fonctionnant dans les bandes 2,4 GHz et 5 GHz, la carte est rétrocompatible avec 802.11b/g/n. Cela est complété par le Bluetooth 5.0 Low Energy et le radio 802.15.4 pour la prise en charge de Zigbee, Thread et Matter. De plus, la carte bénéficie de ports USB-C pour l’alimentation et le débogage avec un autre port USB-C dédié au JTAG.

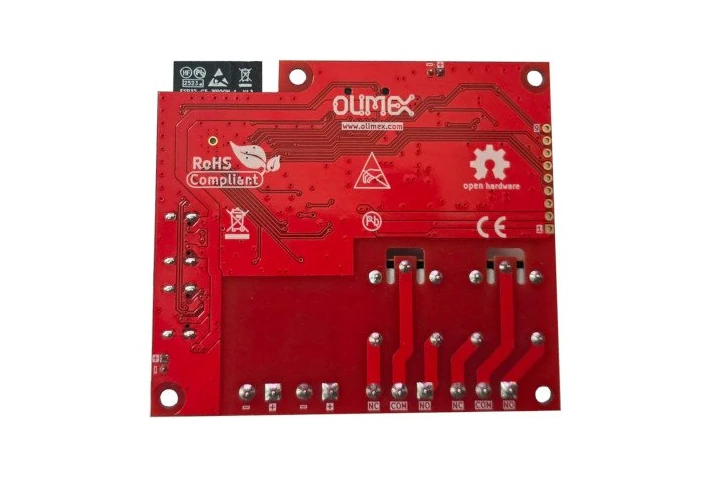

Également intéressant, l’Olimex ESP32-C5-EVB est conçu avec un matériel open-source, ce qui permet d’accéder à des fichiers KICAD, des schémas, des fichiers Gerber et un manuel d’utilisation sur GitHub. Bien qu’il n’y ait pas encore de firmware disponible, l’ESP32-C5 sera pris en charge par l’ESP-IDF 5.5, et plusieurs plates-formes de programmation bien connues comme Arduino, PlatformIO, MicroPython et ESPHome n’ont pas encore intégré ce nouveau microcontrôleur WiFi 6.
Les applications potentielles de cette carte sont variées et comprennent, entre autres, des contrôleurs domestiques intelligents, l’automatisation industrielle, la gestion de relais, ou encore l’utilisation dans des appareils IoT avec des sources d’alimentation peu fiables. De plus, son utilisation en tant que passerelle IoT multi-protocoles serait un atout dans un environnement connecté.
Finalement, l’Olimex ESP32-C5-EVB est disponible à un prix de 16,95 euros sur le site d’Olimex, avec une réduction possible pour les commandes multiples.
-
