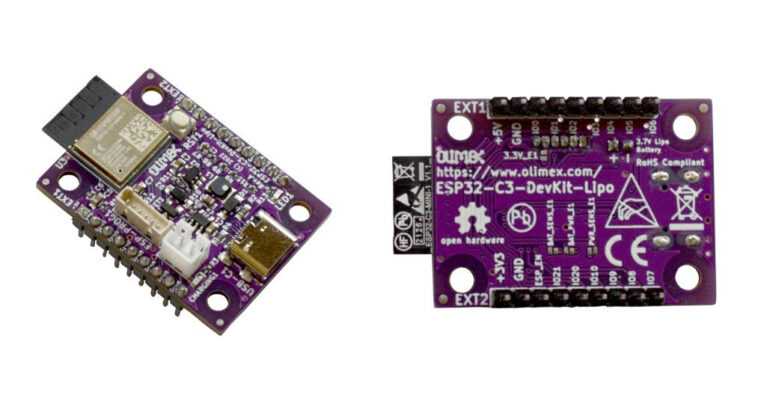

Olimex vient de lancer la carte ESP32-C3-DevKit-Lipo basée sur le microcontrôleur sans fil ESP32-C3 RISC-V offrant une connectivité WiFI 4 et Bluetooth 5.0, certaines E/S, ainsi que USB et JTAG.
Comme son nom l’indique, la carte peut être alimentée par une batterie LiPo et chargée via un port USB Type-C. Il offre jusqu’à 15 GPIO pour l’extension et est livré avec un connecteur ICSP au cas où vous auriez besoin de reflasher ou de déboguer le chargeur de démarrage via une interface JTAG.
Spécifications ESP32-C3-DevKit-Lipo :
- Module sans fil – Module Espressif Systems ESP32-C3-MINI-1-N4 avec :
- ESP32-C3 (ESP32-C3FN4) Processeur monocœur RISC-V 32 bits jusqu’à 160 MHz avec mémoire flash intégrée de 4 Mo, ROM de 384 Ko, SRAM de 400 Ko (16 Ko pour le cache), SRAM de 8 Ko en RTC
- Connectivité – 2,4 GHz 802.11b/g/n Wi-Fi 4 1T1R jusqu’à 150 Mbps et Bluetooth LE 5.0 avec antenne PCB
- USB – 1x port USB Type-C pour la programmation et le débogage JTAG
- Extension – 2x embases à 9 broches (soudées) avec jusqu’à 15x GPIO et signaux d’alimentation (5V, 3.3V, GND)
- Divers
- Connecteur de programmation ICSP pour sauver (le bootloader) avec le convertisseur USB vers série ESP-PROG-C
- LED d’état (batterie)
- Bouton de réinitialisation
- Source de courant
- 5V via le port USB-C
- Embase à 2 broches pour batterie LiPo ; prend en charge la charge
- Dimensions – Petit avec quatre trous de montage…
La carte prend en charge Arduino, PlatformIO, Espressif ESP-IDF et d’autres frameworks/langages compatibles avec le microcontrôleur ESP32-C3. Olimex ESP32-C3-DevKit-Lipo est un matériel open-source et des schémas KiCad, la disposition des circuits imprimés et d’autres fichiers de conception matérielle ont été publiés sur GitHub sous la «CERN Open Hardware License Version 2 – Strongly Reciprocal» avec la fiche technique ESP32-C3 et manuel de référence technique.

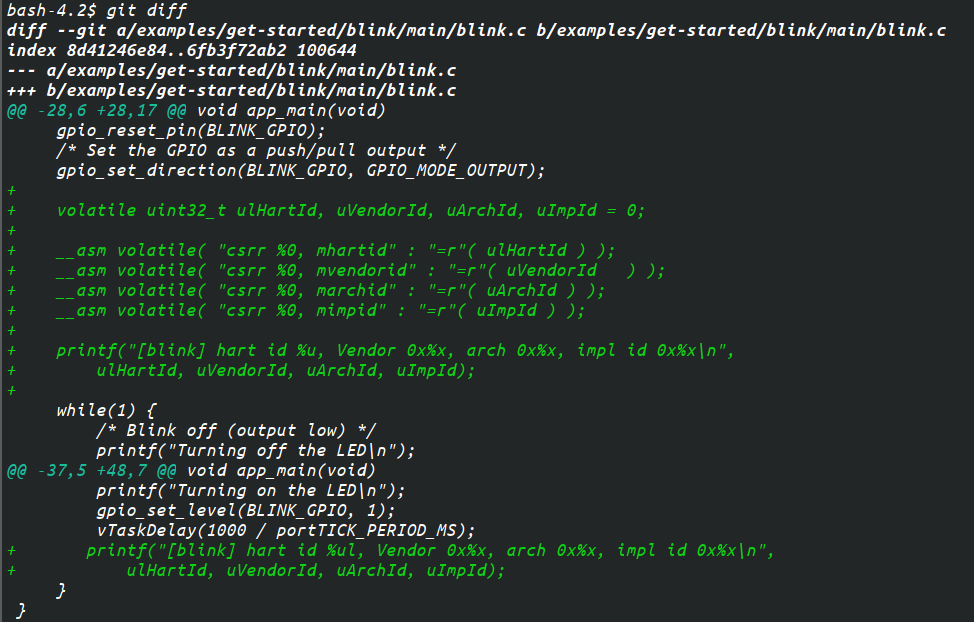

Il existe également un manuel d’utilisation de base ESP32-C3-DevKit-Lipo sur GitHub, et Shteryana Shopova a utilisé la carte pour un atelier RISC-V en Bulgarie (voir les diapositives de présentation en bulgare) où les gens pouvaient apprendre à utiliser l’ESP-IDF avec un échantillon C, le débogage JTAG avec OpenOCD, et elle a même montré un assemblage RISC-V en ligne dans le code C, ainsi que certaines applications de démonstration Bluetooth.
Olimex vend la planche à 6 euros sur leur site internet.
