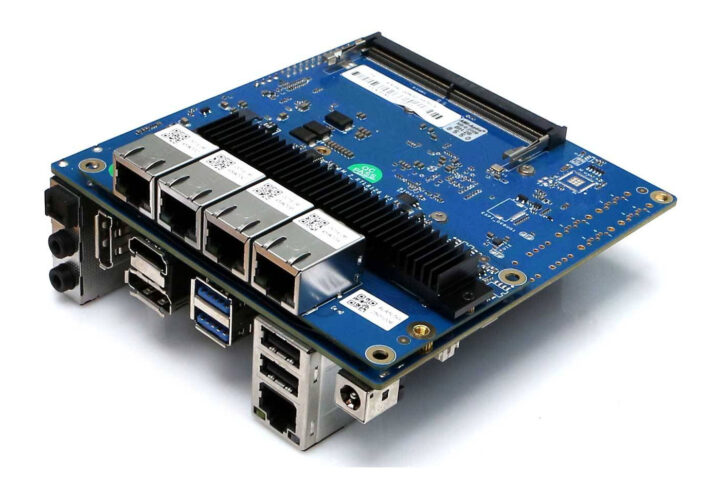

Hardkernl Netcard 3 est une carte d’extension avec quatre ports Ethernet de 5 Gbps conçus pour les SBC ODRoid-H3 et ODRID-H4 et ajoutant aux deux ports de 2,5 gbe sur les ordinateurs à planche unique Intel Jasper Lake et Alder Lake-N.
Il suit la carte H2 Net avec quatre ports de 2,5 GBE introduits en 2021 pour l’ODRIDE-H2, et testé par Ian avec l’Odroid-H3 + SBC en 2023. Hardkernel a fini par se vendre plus que prévu, ils ont donc conçu le Netcard 3 avec des ports 5GBE comme mise à niveau. Il reste à voir si le réseautage de 5 Gbitps sera aussi populaire que 2,5 Gbe ou que les utilisateurs préféreront passer au matériel 10GBE à la place…
NetCard 3 Spécifications:
- Ports Ethernet 4x 5 Gb
- Connecteur de bord M.2 avec PCIe Gen3 X4 Signalisation
- Refroidissement avec un long dissipateur de chaleur sur les contrôleurs RTL8126
- Compatible avec Odroid-H3 / H3 + et Odroid-H4 / H4 + uniquement, et pas les planches ODRID-H2 / H2 + antérieures
Vous devrez peut-être flasher une version du BIOS différente, comme cela doit être fait pour les cartes M.2 2 × 2 et M.2 4 × 1 pour l’Odroid-H3 / H4. En effet, par défaut, la carte est configurée en tant que PCIe Gen 3 X4 non bifurqué, mais le Netcard 3 attend quatre voies PCIe Gen 3 X1 bifurquées. Comme expliqué dans le Wiki, vous pouvez vérifier le BIOS en allant à Chipset-> PCH-IO Configuration-> PCI Express Configuration-> PCI Express Root Port 5/6/7/8 et vérifier s’ils utilisent des voies X1 bifurquées.
Si ce n’est pas le cas, vous devrez télécharger le BIOS pour votre carte actuellement «ADLN-H4_B1.08-4X1_NETCARD.BIN» pour les cartes ODRID-H4 et «JSL-H3_B1.17_4X1_NETCARD.BIN» pour l’ODRIDD-H3 série. La mise à jour du BIOS est effectuée à l’aide d’un lecteur flash USB. Toutes les instructions sont fournies dans le wiki susmentionné.

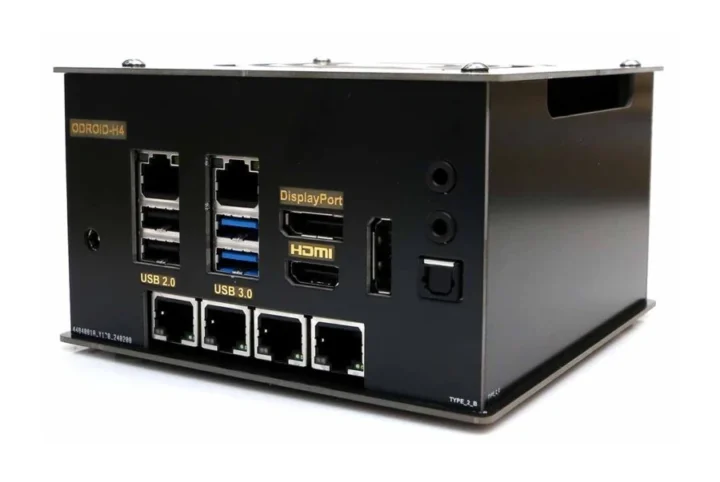

Le Netcard 3 fonctionne avec les cas Odroid-H4 Type 2, 3 et 4, ainsi que les enceintes ODRoid-H3 Type 5, 6, 7. Le contrôleur RTL8126 doit être pris en charge dans Linux 6.9 et plus, mais Hardkernel pointe toujours vers les pilotes Windows et Linux sur le site Web de Realtek.

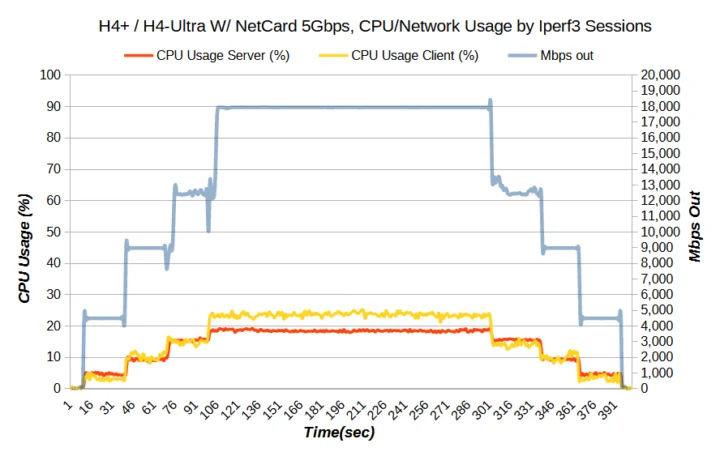

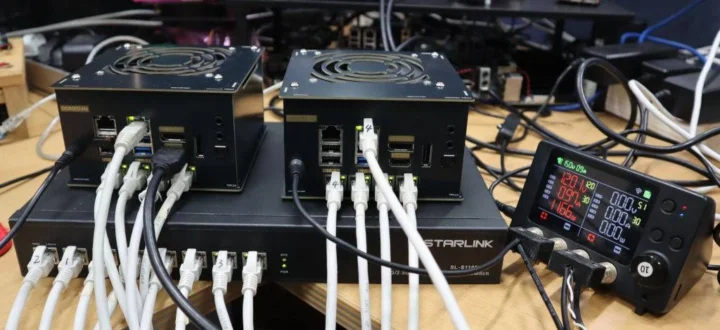

Hardkernel a testé les ports 5GBE à l’aide d’un ODRIDE-H4 +, un ODRoid-H4 Ultra et un commutateur 10GBE à l’aide d’IPERF3. Les interfaces ont toutes été saturées (4,5 à 4,67 Gbit / s) avec un débit combiné de ~ 18 Gbit / s et l’utilisation du processeur était d’environ 20% lors de l’exécution de l’IPERF3 sur les quatre interfaces.
Hardkernel vend la carte nette 3 pour 68,00 $ plus la livraison. Pour référence, la carte nette 2 avec des ports de 2,5 gbe (Intel I226-V) va pour 47 $ et RTL8126 M.2 et les cartes PCIe avec un seul port se vendent maintenant pour environ 12 $ à 25 $.
Merci à Domih pour le conseil.
