Obtenir un PCB fabriqué par PCBWay

Un message d’invité de mon ami proche, Tim Richardson, sur ses efforts pour concevoir et fabriquer son propre circuit imprimé.

Récemment, j’ai décidé de concevoir quelques PCB pour le Raspberry Pi, ce que je n’avais jamais fait auparavant. J’ai écrit sur le processus d’apprentissage ailleurs, mais je voulais montrer mon appréciation dans ce billet de blog de la société que j’ai utilisée pour fabriquer les planches.

J’ai conçu la première carte avant de chercher un fabricant. Je n’étais pas sûr que j’aurais la capacité d’en concevoir un car il y avait beaucoup de choses à apprendre car je connais très peu l’électronique en plus de ce que j’ai appris en écrivant le CamJam EduKit feuilles de travail.

j’ai utilisé KiCad pour concevoir la planche.

Ma première carte était extrêmement simple (juste deux en-têtes GPIO réunis), donc je ne voulais vraiment pas payer trop cher pour eux. Cela, et j’avais très peu confiance que ma première planche fonctionnerait, même si elle était si simple!

J’ai cherché sur Internet des fabricants britanniques, mais j’ai constaté qu’ils semblaient viser AutoDesk Eagle utilisateurs; J’avais essayé le logiciel, mais à l’époque je ne comprenais rien à son fonctionnement, donc j’avais besoin d’un logiciel capable de gérer les conceptions KiCad. J’ai également trouvé que les fabricants britanniques étaient assez chers et, avec les frais de port ajoutés, cela rendait ma simple planche ridiculement chère.

J’ai étendu mon regard plus loin et j’ai jeté un coup d’œil aux fabricants chinois. J’avais entendu dire qu’ils étaient à un prix assez raisonnable, mais que la livraison pouvait être lente.

J’ai visité quelques sites, mais j’ai constaté que je ne pouvais pas faire la part belle à ce dont ils avaient besoin. Je suis finalement tombé sur PCBWay pendant ma recherche et j’ai trouvé une page décrivant comment générer les fichiers requis sur leur site Web. Le site a utilisé un anglais clair et simple et des diagrammes pour me montrer exactement ce que je devais faire pour générer des fichiers pour la fabrication. En fait, le Zone de support technique PCBWay a une gamme assez étendue de sujets.

Et puis il y avait le prix; avec une offre spéciale, les 10 premières planches ne coûtaient que 8 $, frais de port compris. Je n’étais pas très pressé, donc cela ne me dérangeait pas d’attendre.

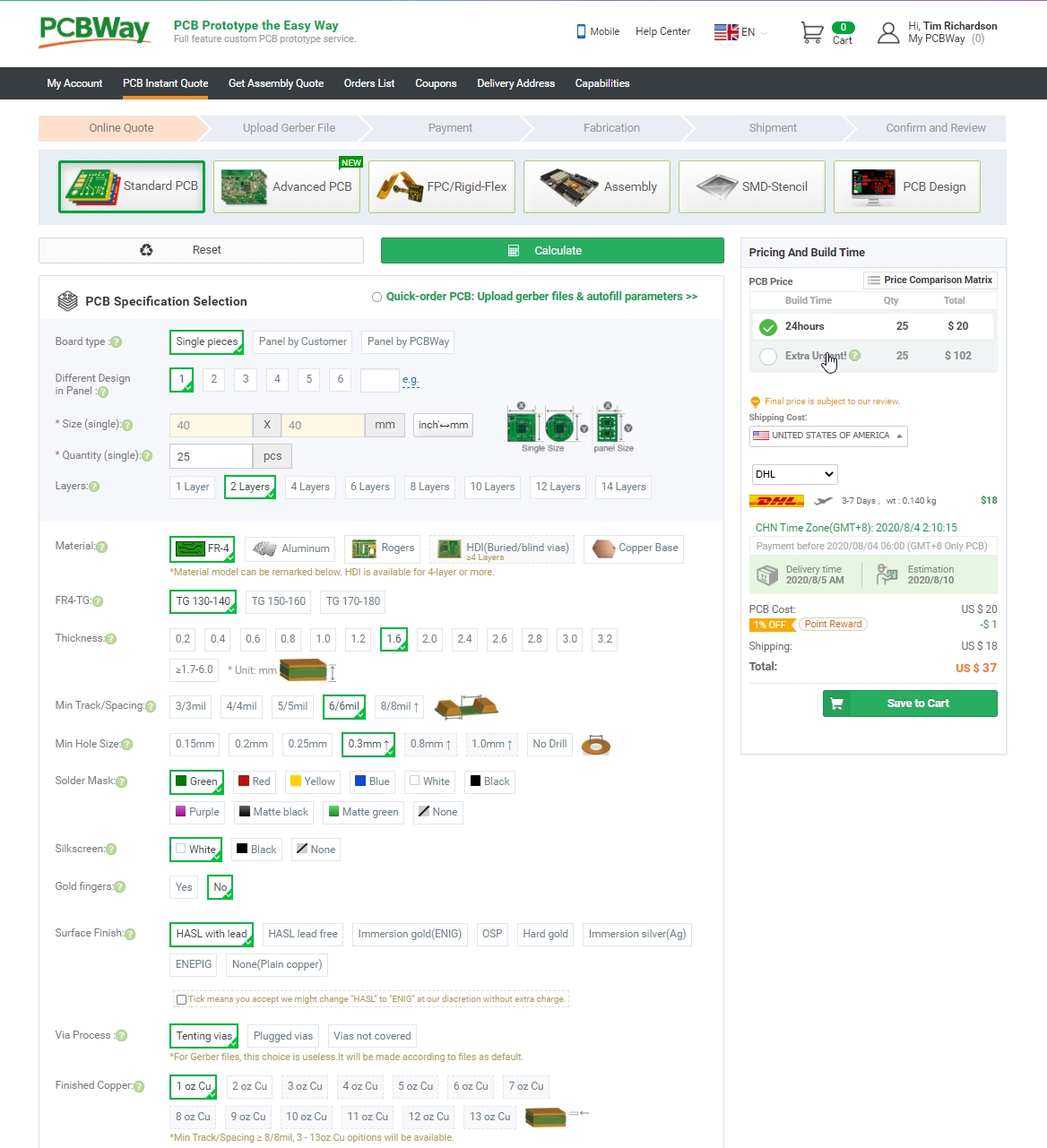

Il y avait un large éventail d’options parmi lesquelles choisir pour vos tableaux. Vous n’êtes pas laissé seul pour comprendre ce que chacun signifie – le petit bouton d’information à côté de chaque sélection vous aide à faire le bon choix, mais si vous êtes vraiment coincé, il y a toujours quelqu’un au bout de la ligne de discussion pour vous aider.

blank

Au moment où les planches sont arrivées, j’étais sur le point de terminer ma deuxième planche plus complète.

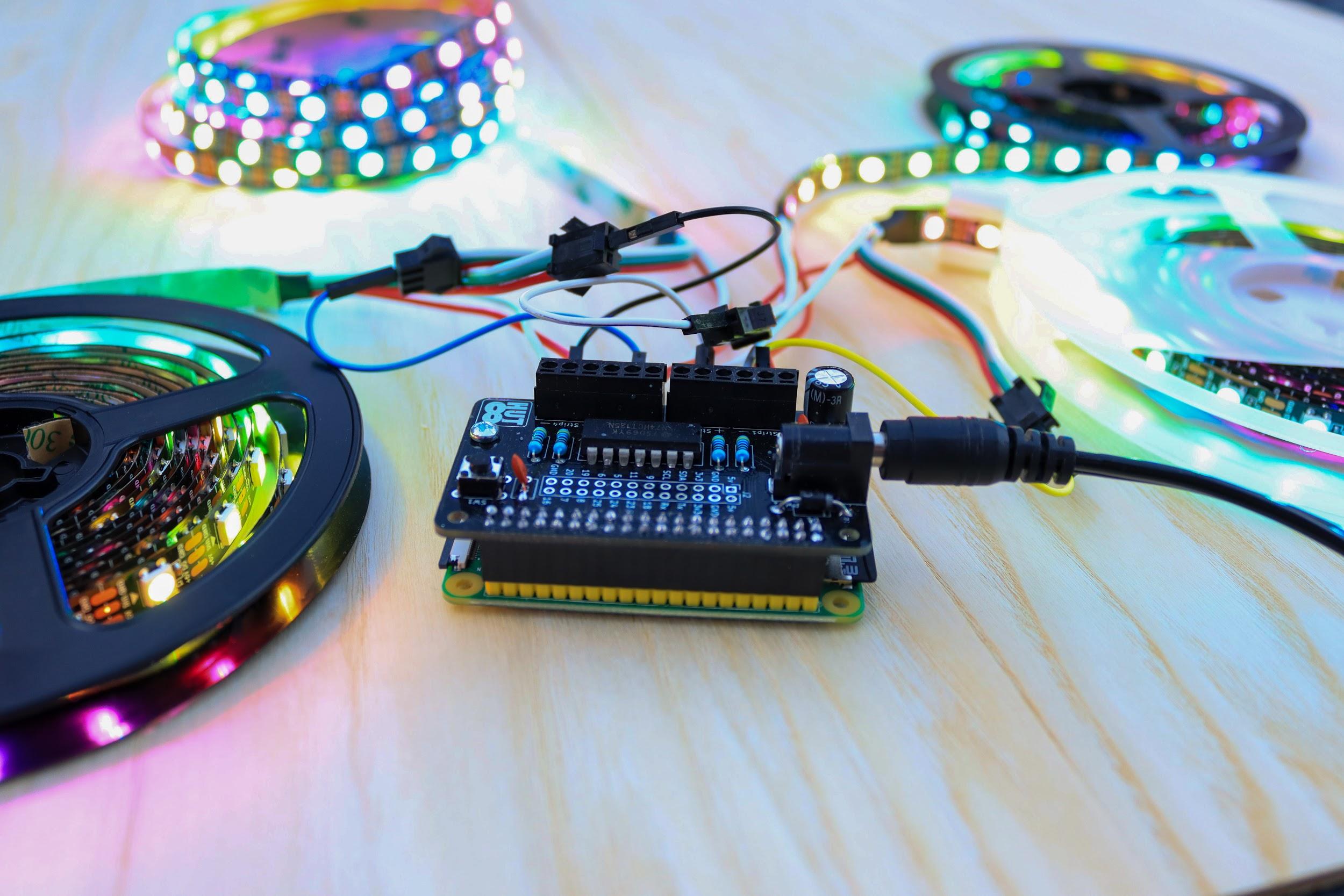

J’ai été très satisfait de la première planche (photo ci-dessous). Cela a parfaitement fonctionné, pour commencer!

Quand est venu le temps de fabriquer ma deuxième carte, je n’ai pas hésité à retourner chez PCBWay, mais cette fois j’ai choisi de faire fabriquer plus de cartes (25) et de payer les frais de port rapide. En une semaine, mes nouvelles cartes prototypes sont arrivées! Il n’y avait que quelques défauts de conception que j’avais commis, mais ils étaient mineurs et seront modifiés si je suis plus fait.

Bravo, PCBWay!
