OBJEX LINK S3LW Ultra-Low-Power ESP32-S3 Lorawan Board prend jusqu’à 100W Entrée CC

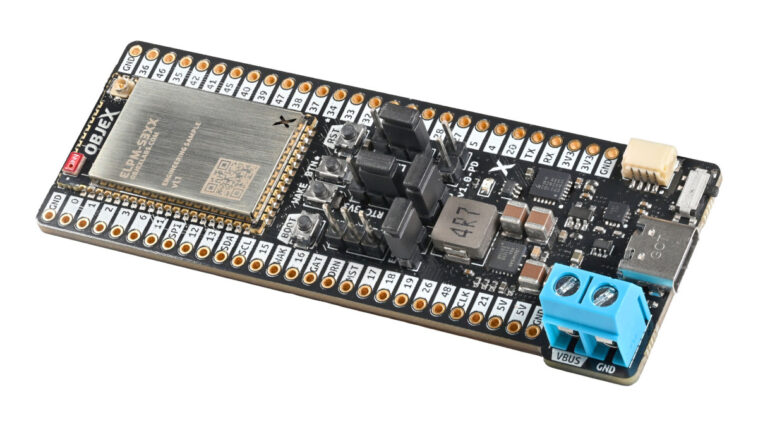

OBJEX LINK S3LW est une petite carte de développement basée sur le module ELPM-S3LW ultra-faible avec la connectivité MCU et Lorawan ESP32-S3 et la possibilité de prendre une entrée de 100W via USB-C ou un terminal à 2 broches pour la conduite des moteurs, le contrôle des bandes LED RVB et d’autres projets à haute puissance.

Il est conforme à la norme PD USB, dispose de deux en-têtes à 28 broches et d’un connecteur STEMMA I2C pour l’expansion, ainsi que d’un pont USB CP2102 / CP2104 intégré à un pont série pour le débogage et de quelques boutons. La société propose également un module OBJEX ELPM-S3 et une carte S3 OBJEX avec les mêmes fonctionnalités, moins la prise en charge de Lora / Lorawan.

OBJEX LIEN S3LW SPÉCIFICATIONS:

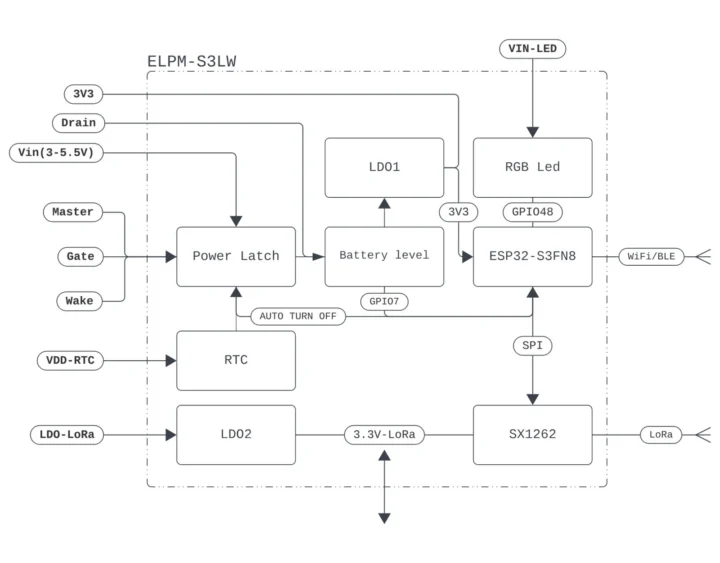

• Module sans fil ELPM-S3LW V1.2
  • Soc sans fil – ESP32-S3FN8
    • CPU – Microcontrôleur Xtensa LX7 à 32 bits avec des instructions vectorielles AI jusqu’à 240 MHz, co-processeur RISC-V ULP
    • Mémoire – 512KB SRAM
    • Stockage – Flash de 8 Mo
    • Sans fil – 2,4 GHz WiFi 4 (802.11b / g / n), Bluetooth 5.0 BLE + MAIS
  • Support Lora
    • Lora Transmetteur – Semtech SX1262 connecté sur SPI au MCU ESP32-S3
    • Bandes de fréquence – 862 MHz à 928 MHz
    • Power TX – 22 dBm
    • Plage – 10 km
    • Compatibilité complète avec Lora et Lorawan
  • Antenne
    • Antenne en céramique pour WiFi / BLE
    • Pin de 50 ohms pour WiFi / BLE
    • Antenne U.FL / PAD de 50 ohm pour Lora
  • Expansion – Pin 33X GPIO avec I²C, I²S, SPI, UART et USB; Remarque: 7x réservé à Lora – SPI
  • MISC – LED de statut RVB (WS2812B)
  • Caractéristiques de faible puissance (mode d’arrêt profond)
    • LDO1 dédié 3v3 @ 300mA pour ESP32
    • Détecteur de bord montant / tombant (1-30na)
    • Entrée de réveil et de porte (1-30na)
    • RTC RV-3028-C7 (45-100NA)
    • Tamp d’alimentation RTC dédié
    • Circuit au niveau de la batterie (courant de maille de fuite zéro)
  • Dimensions – 30 x 18 mm
  • Poids – 2,30 grammes
• Expansion
  • En-têtes 2x 28 broches avec des E / O du module et 5 V, 3,3 V, signal de puissance GND
  • Connecteur à 4 broches STEMMA I2C
• Débogage – USB à UART Bridge (CP2102 / CP2104)
• Mission
  • Interrupteur d’alimentation
  • Quatre boutons (démarrer, faire, btn *, premier)
  • Cavaliers de configuration
• Alimentation électrique
  • Jusqu’à 21V / 5A via USB-C PD (type 2.0 PD PPS 3.0)
  • Bloc de borne pour VBU (USB Type-C PD)
  • Défense synchrone DC / DC (V-out: 5V / 2 A)
• Dimensions – 84,74 x 30,50 mm
• Poids – 16,85 grammes

Objex affirme que la carte est compatible avec le cadre ESP-IDF, Arduino, Platformoo, Micropython et Rust. Ils fournissent également du code de base Arduino / Platformo Exemple pour gérer la livraison d’alimentation USB (PPS 3.0) et la connectivité LORA. Les fichiers de conception matérielle de la carte de liaison Objex et du module ELPM Objex (je suppose que l’empreinte) sera publiée bientôt sur GitHub. Vous pouvez également trouver un mémoire de produit et une fiche technique sur la page du produit.

Les applications cibles pour la carte et le module Objex comprennent les nœuds alimentés par batterie, les compteurs intelligents, le suivi des actifs, les villes intelligentes, la chaîne d’approvisionnement et la logistique, l’automatisation des bâtiments, la récolte d’énergie, l’agriculture intelligente et les capteurs environnementaux. Ce n’est pas la première carte ESP32 qui peut prendre une tension d’entrée élevée, et nous avons précédemment écrit sur la carte ESP32-S3 Powerfeather, principalement conçue pour être alimentée par des panneaux solaires.

Le module ELPM-S3LW peut être acheté pour 19,90 euros sur Hentronic, et la carte S3LW de liaison Objex pour 49,90 euros. Si vous ne vivez pas en Europe, il y a aussi une prochaine campagne sur la fourniture de foule, mais la société n’a pas pu me dire quand elle y serait lancée. La vidéo fournit des détails sur l’origine du module et de la carte, un aperçu et certains cas d’utilisation pour une carte Lorawan ESP32-S3 compatible 100W.
