NXP MCX W72X Cortex-M33 Wireless SoC prend en charge Bluetooth 6.0 avec sondage de canal, Zigbee, Thread and Matter

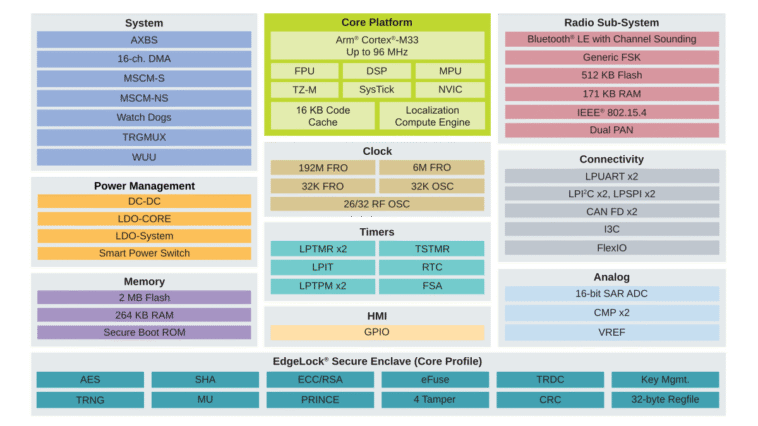

NXP MCX W72X Série Cortex-M33 SoC sans fil Prise en charge des Bluetooth 6.0 et d’une radio 802.15.4 pour Zigbee, Thread et Matter. La famille MCX W72X implémente également le sondage du canal Bluetooth pour des mesures de distance précises à l’aide d’un moteur de calcul de localisation (LCE) pour réduire la latence.

C’est la deuxième partie MCU de la famille sans fil MCX W suivant le MCX W71X MCU, et le nouveau microcontrôleur sans fil MCX W72X est proposé avec jusqu’à 264 KB SRAM, 2MB Flash, dispose d’un Cortex-M33 dédié à gérer Bluetooth et 802.15.4 Radios, implémente une enclave sécurisée Edgelock pour la sécurité, et intégre les radios, implémente une enclave sécurisée Edgelock pour la sécurité, et intégre les radios, Implémente un Edgelock Secure Enclave pour la sécurité, et intégre les radios, implémente un EDGELOCK SÉCURIT Package à 48 broches.

NXP MCX W72X Clés et spécifications:

• Cœurs MCU et mémoire / stockage
  • Core d’application – ARM Cortex-M33 Core jusqu’à 96 MHz avec 2 Mo de programme Flash avec ECC, 264 Ko SRAM avec ECC et Parity
  • Core de réseautage – Core Cortex-M33 ARM avec un flash dédié 512 Ko et un SRAM dédié à 171 Ko
  • Core de sécurité – ARM Cortex-M0 + Core
• Sous-système radio
  • 802.15.4 Radio conforme à l’IEEE 802.15.4-2015
    • 101 DBM 250 kbps reçoivent une sensibilité
    • Amélioration du support de synchronisation ACK améliorée dans le matériel 802.15.4
    • Support à double casserole
  • Bluetooth 6.0
    • Jusqu’à 24x connexions matérielles simultanées dans n’importe quelle combinaison centrale / périphérique
    • Sensibilité Rx
      • 106 dbm à 125 kbit / s longue portée
      • 102 dBm @ 500 kbit / s longue portée
      • 97,5 dBm à 1 Mbit / s
      • 95 dBm @ 2 Mbit / s
    • Sonction de canal Bluetooth avec moteur de calcul de localisation intégré (LCE) pour réduire la latence de variété
  • Power de sortie TX – jusqu’à +10 dBm
  • Débit de données: 125 kbit / s, 500 kbit / s, 1 mbit / s et 2 mbit / s
  • Types de modulation – FSK à 2 niveaux, GFSK, MSK, GMSK
  • Balun sur puce avec port RF bidirectionnel à une extrémité
• Périphériques
  • 2x modules UART à faible puissance (LPUART)
  • 2x modules SPI de faible puissance
  • 2x I2C de faible puissance (LPI2C) avec support SMBUS, 1x MIPI I3C
  • 2x flexcans flexibles en option avec canet et canet fd support CAN 2.0, partie B
  • 1x module flexio programmable prenant en charge l’émulation de l’UART, I²C, SPI, caméra si, LCD RVB, PWM / Génération de forme d’onde
  • Jusqu’à 29x gpio
  • Analogique
    • Convertisseur analogique SAR à SAR à 16 bits (ADC) jusqu’à 2 MSPS
    • 2x comparateurs analogiques à grande vitesse (CMP) avec convertisseur numérique à analogue 8 bits (DAC)
    • Référence de tension – 1,0 V à 2,1 V
  • Chronomètre
    • 2x timeurs 32 bits à 6 canaux (TPM) avec capacité PWM et support DMA
    • 2x timeurs à faible puissance 32 bits (LPTMR) ou compteurs d’impulsions avec des fonctionnalités de comparaison
    • Timer d’interruption périodique à basse puissance à 4 canaux (LPIT) avec support DMA
    • Timer à horodat à 56 bits 56 bits
    • Counter en temps réel 32 bits (RTC) avec alarme 32 bits et alimentation indépendante
    • L’analyseur de fréquence du signal (SFA) fournit des installations pour la mesure de la période / fréquence de l’horloge ainsi que du temps entre les déclencheurs
  • Périphériques système
    • Convertisseur DC / CC supportant les modes de fonctionnement de Buck et de contournement
    • Contrôleur DMA asynchrone avec autorisations d’accès par canal (sécurisé / non-sécurisation)
    • Unité de réveil pour les modes de mise sous tension
• Sécurité – Edgelock Secure Enclave, profil de base
  • Prise en charge du déploiement et de la gestion des certificats basés sur le cloud Edgelock 2GO
  • Secure Boot and Debug
  • Encryption de clé symétrique – AES-128 / 192/256 et MODES ECB, CBC, CTR, GCM, CMAC et CCM
  • Encryption de clé asymétrique – ECC NIST P – 192 / 224/256/384/521, Curve25519
  • Algorithmes d’échange de clés – ECDH (E), Spake2 +, JPake
  • Génération, stockage et gestion sécurisés
  • Protection d’accès flash et cryptage facultatif décryptage à la volée à l’aide d’un mode de chiffre de bloc Prince Xex
• Tension d’alimentation – 1,8 V à 3,6 V
• Emballage – 48QFN, 7 × 7 mm, 29 GPIO
• Plage de températures – -40 ° C à 125 ° C
• Qualification AEC-Q100 avec grade industriel

La famille MCX W72X MCU est prise en charge par la suite McUXPresso avec un SDK avec des piles de connectivité et des exemples, des outils pour la broche, l’horloge, le périphérique, la sécurité et la configuration de la mémoire, la prise en charge de plusieurs IDE tels que McUXPresso pour les outils de programmation VS Code VS.

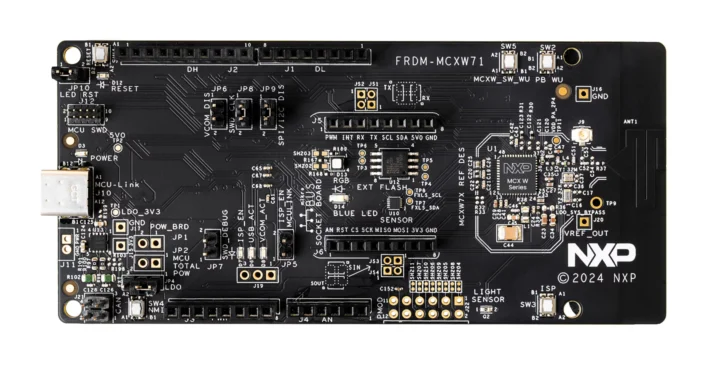

Le FRDM-MCXW72 Development Board et le kit d’évaluation complet MCX-W72XX-EVK arrivent également bientôt, mais en ce moment, les informations sont limitées, et je ne peux trouver que des photos à basse résolution sur le site de documentation du projet Zephyr. NXP dit que les versions à 48 broches des périphériques MCX W71X et MCX 72X sont compatibles Pin-to Pin.

Il y aura trois pièces MCXW72X avec MCXW727AMft, MCXW727DMFT et MCXW727CMFT rejoignant quelques SKU MCX W71X comme indiqué dans le tableau ci-dessus. Bien que le MCX W72X puisse obtenir une qualification AEC-Q100, NXP travaille également sur la famille KW47 spécifiquement pour apporter des canaux Bluetooth 6.0 sur le marché automobile. Deux concurrents directs du MCX W72X sont le semi Nordic Semi NRF54L15, maintenant trouvé dans les modules Bluetooth 6.0 + 802.15.4, et Silicon Labs MG24, également certifié Bluetooth 6.x.

Les microcontrôleurs KW47 et MCX W72 échantillonnent aujourd’hui, et la production de masse est prévue pour décembre 2025. Les développeurs peuvent commencer à travailler en utilisant des outils de développement et des conceptions de référence pour les microcontrôleurs KW45 et MCX W71. Visitez la page du produit de la famille MCX W72X pour plus d’informations.
