Nuvoton NuMicro MA35D1 SoM et SBC ciblent le contrôle industriel, la passerelle Edge IoT et les applications IHM

Forlinx Embedded OK-MA35-S21 SBC est basé sur le SoM FET-MA35-S2 de la société, alimenté par un microprocesseur Nuvoton Numicro MA35D1 Arm Cortex-A35/M4F, et proposé avec jusqu’à 1 Go de RAM et un flash eMMC de 8 Go.

Conçu pour des applications telles que les piles de chargement, les IHM, le contrôle industriel, les équipements médicaux, les nouvelles énergies, les passerelles de périphérie, les bâtiments intelligents et l’agriculture intelligente, le SoM MA35D1 prend en charge le double Gigabit Ethernet, CAN FD, jusqu’à 17x UART, 16x entrées analogiques, etc. .. et le SBC intègre en outre les borniers RS485 et RS232, le WiFi et le Bluetooth, ainsi qu’une connectivité 4G LTE en option

SoM Forlinx FET-MA35-S2

Caractéristiques:

• SoC – Nuvoton NuMicro MA35D1
  • Processeur
    • 2x cœurs Arm Cortex-A35 jusqu’à 800 MHz
    • Cœur du processeur Arm Cortex-M4 jusqu’à 180 MHz
  • GPU – Moteur graphique 2D (GFX)
  • VPU – Décodeur vidéo H.264 jusqu’à 1920×1080 à 45 Hz ; Décodeur d’images JPEG
• Mémoire système – 512 Mo/1 Go DDR3L
• Stockage – Flash eMMC de 8 Go
• Interfaces de carte support – 260 contacts via des plots LCC (Leadless Chip Carrier) avec pas de 1 mm et des plots LGA avec pas de bille de 1,5 mm
  • Affichage – Interface RVB jusqu’à 1920 × 1080 (RGB888)
  • Caméra – Jusqu’à 2x MIPI CSI prenant en charge jusqu’à 3MP
  • Audio – Jusqu’à 2x I2S
  • Mise en réseau – Jusqu’à 2x Gigabit Ethernet
  • USB – 1x hôte USB 2.0 ; 1x USB 2.0 OTG
  • Série – Jusqu’à 3x UART jusqu’à 9,5 Mbps, jusqu’à 4x CAN Bus (CAN-FD V1.0 et CAN2.0 A/B)
  • Carte à puce – Jusqu’à 2 interfaces ISO7816 prenant en charge ISO-7816-3
  • Analogique
    • 8 entrées ADC 10 bits jusqu’à 500 KSPS
    • Jusqu’à 8x EADC 10 bits jusqu’à 4,8 MSPS (également configurable en 4x entrées différentielles)
  • Autres interfaces – Jusqu’à 2x QSPI, 4x SPI, 5x I2C, 18x EPWM, 1x SDIO
• Alimentation – 5V
• Dimensions – 48 x 40 mm
• Plage de température – -40°C à +85°C

Le système sur module FET-MA35-S2 est proposé en deux configurations : 1 Go+8 Go et 512 Mo+8 Go. Ce n’est pas tout à fait le premier SoM NuMicro MA35D1 que nous avons couvert, car le MYC-LMA35 de MYIR Tech offre des fonctionnalités similaires, mais dans un format plus petit (39 x 37 mm) et une configuration de mémoire/stockage différente (256 Mo DDR3L, 256 Mo de flash NAND, 8 Go de flash eMMC). et EEPROM de 32 Ko).

Les ressources logicielles et de développement incluent un SDK Linux 5.10.140 avec des manuels, le code source du noyau Linux, des systèmes de fichiers root, des images d’usine et des outils de flashage. Linux 5.10 est assez ancien, mais c’est apparemment ce que propose Nuvoton puisque Forlinx et MYiR Tech utilisent le même SDK.

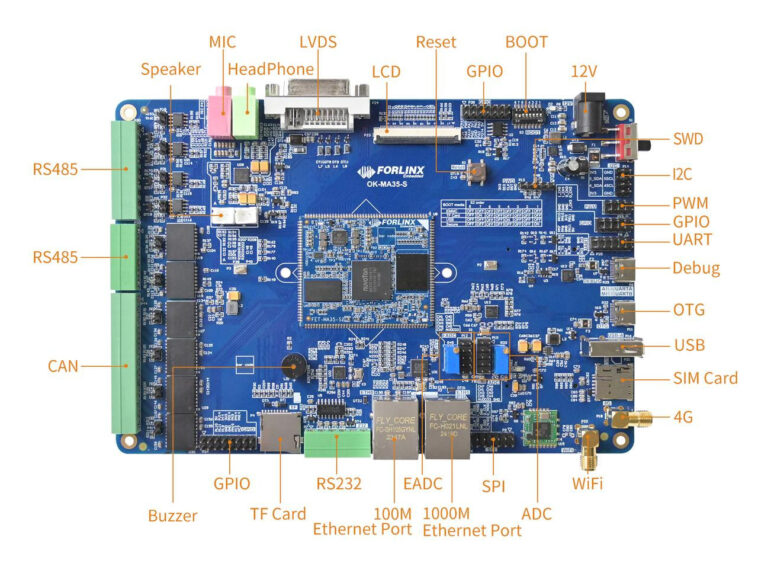

Forlinx OK-MA35-S21 SBC

Caractéristiques:

• SoM pris en charge – Forlinx FET-MA35-S2 comme décrit ci-dessus et soudé à bord
• Stockage
  • Flash QSPI NOR intégré de 16 Mo
  • Emplacement pour carte MicroSD (SD 3.0)
• Afficher
  • Connecteur LCD RGB888 pour écrans jusqu’à 1920 × 1080 à 60 Hz
  • LVDS via prise DVI-I (RaspberryME : première fois que je vois ça…)
• Audio
  • Codec audio Nuvoton NAU88C22YG
  • Prise casque 3,5 mm
  • Prise micro 3,5 mm
  • Connecteur 2 broches pour 2x enceintes 1W 8Ω
• Réseautage
  • Port Gigabit Ethernet RJ45
  • Port Ethernet RJ45 10/100 Mbps
  • WiFi 4 et Bluetooth 4.0 via le module RL-UM02WBS-8723DU-V1.2 et connecteur d’antenne SMA

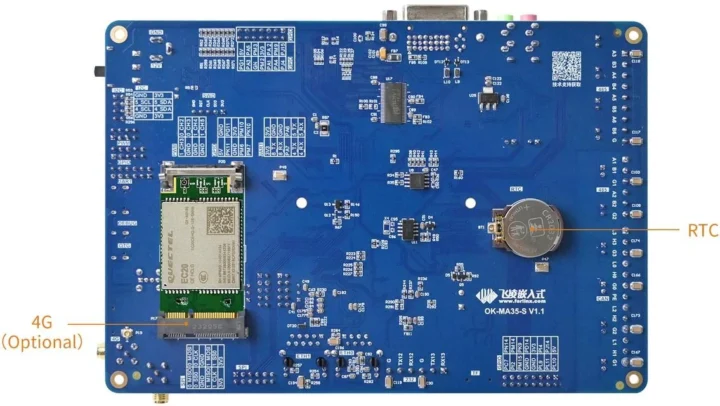

  • Module 4G LTE en option via module mini PCIe, emplacement pour carte SIM et connecteur d’antenne SMA
• USB – Port hôte USB 2.0 Type-A, port USB 2.0 Type-C « OTG » (mais utilisé uniquement comme port de périphérique ?)
• En série
  • 6x interfaces RS485 isolées via bornier
  • 4x bus CAN isolé via bornier
  • RS232 via bornier (non documenté dans les spécifications, mais clairement visible sur l’image ci-dessus)
  • 3x UART via 2x en-têtes à 6 broches
• Interfaces d’extension
  • 4x I2C : 2x pour le tactile et l’audio LCD, et 2x en-tête pour les appareils externes
  • 7x PWM : 2x pour régler respectivement la luminosité du rétroéclairage LCD et le BUZZER ; 5x pour l’extension
  • 2x SPI via 2x connecteur à 6 broches
  • Analogique – 8x ADC via un connecteur à 12 broches ; 8x EADC via un connecteur à 12 broches ; chacun pour potentiomètre pour ajuster la tension de référence
• Débogage
  • 2x Débogage UART pour les cœurs Cortex-A et Cortex-M via USB-C.
  • Connecteur SWD à 5 broches
• Divers
  • Interrupteur d’alimentation
  • Bouton de réinitialisation
  • RTC et support de batterie
  • Ronfleur
• Alimentation – 12 V via prise DC
• Dimensions – à déterminer

On ne sait pas pourquoi la carte d’opérateur ne comporte qu’un seul port Ethernet Gigabit et un port Ethernet 100 Mbps, alors que le SoM est censé gérer jusqu’à deux ports Ethernet Gigabit.

Forlinx Embedded ne fournit pas d’informations sur les prix de ses SoM et SBC NuMicro MA35D1, mais invite les parties intéressées à demander un devis. Des détails supplémentaires peuvent être trouvés sur la page produit et dans le communiqué de presse.
