Nuvoton NuMicro MA35D0 est un microprocesseur Arm Cortex-A35 double cœur à faible coût pour les applications industrielles de pointe

La série Nuvoton NuMicro MA35D0 est un MPU Arm Cortex-A35 double cœur économique conçu spécifiquement pour les applications IoT de pointe. Les spécifications de ce MPU sont très similaires à celles du Nuvoton MA35H0, et il ressemble davantage à une version basse consommation et économique du NuMicro MA35D1. Le MPU intègre des options de SDRAM DDR empilées (128 Mo ou 256 Mo) pour réduire la complexité des PCB et les coûts de nomenclature. Il offre également des options de sécurité avec Arm TrustZone, un démarrage sécurisé, des accélérateurs cryptographiques et un véritable générateur de nombres aléatoires, ce qui le rend idéal pour les applications industrielles.

Le MPU offre également divers périphériques et options de connectivité, notamment 2 interfaces Fast Ethernet (IEEE 1588 v2), USB haut débit, SD3.0/eMMC, trois CAN FD, onze UART, et plus encore. De plus, le MPU MA35D0 prend en charge les écrans tactiles et un contrôleur LCD TFT avec des résolutions allant jusqu’à 1280×800.

Spécifications de la série Nuvoton NuMicro MA35D0 :

• Sous-système CPU
  • 2 cœurs Arm Cortex-A35 fonctionnant jusqu’à 650 MHz
  • Cache L1 – 32 Ko d’instructions et 32 ​​Ko de données pour chaque cœur
  • Cache L2 – 512 Ko partagés
• Sous-système de mémoire
  • SRAM sur puce – jusqu’à 384 Ko
  • Contrôleur SDRAM – Prend en charge DDR2, DDR3, DDR3L (jusqu’à 533 MHz)
• Stockage
  • USB (appareil ou hôte)
  • SD/eMMC
  • Flash NAND
  • Flash SPI (SPI-NOR/SPI-NAND)
  • Bootloader – ROM de masque préchargée de 128 Ko avec toutes les options de démarrage ci-dessus
• Sous-système d’affichage et vidéo
  • Interface TFT-LCD – 24 bits, jusqu’à 1280 × 800 à 60 ips, divers formats pris en charge
  • Moteur graphique 2D – Blits, rotation, filtrage, mélange alpha, etc.
  • Décodeur d’images – JPEG
  • Post-traitement – ​​Mise à l’échelle, conversion des couleurs, rotation, etc.
• Réseau – 2x MAC Ethernet 10/100 Mbps
• USB
  • 1x hôte/périphérique USB 2.0 haute vitesse (émetteur-récepteur inclus)
  • 1x hôte haut débit uniquement
• Autres périphériques
  • DMA périphérique (PDMA)
  • 3x I2C (maître/esclave)
  • 2x contrôleurs hôtes numériques sécurisés
  • 3 contrôleurs CAN Bus, conformes à CAN 2.0 et ISO 11898-1:2015
  • SPI avec maître/esclave, jusqu’à 100 MHz
  • 11x UART basse consommation (jusqu’à 9,5 MHz)
  • PWM, minuteries, etc… – EPWM, minuteries 32 bits, interface carte à puce, interface clavier, GPIO
  • Contrôleur d’interruption générique (GIC) Pour la gestion des interruptions
• Sous-système de sécurité
  • Zone de confiance ARM
  • Démarrage sécurisé
  • Trusted Secure Island (TSI) – Vérificateur d’intégrité d’exécution (RTIC)
  • Cryptographique – AES, SHA, ECC, RSA, TRNG, PRNG
  • Keystore – Stockage sécurisé, gestion des clés, cryptographie
  • Contrôleur OTP – Mémoire programmable unique sécurisée de 8 000 bits
  • Broches de détection de fraude
  • Interface du capteur CMOS
• Caractéristiques supplémentaires
  • Contrôleur Flash NAND
  • ADC – CAN SAR 12 bits, 8 canaux
  • Interface de bus externe (EBI) – Jusqu’à 3 banques de mémoire
  • Horloge en temps réel (RTC)
  • Capteur de température intégré avec une précision de ±5°C
  • Sémaphore matériel
• Dimensions – 24 mm x 24 mm
• Package – Package LQFP-EP 216 broches
• Plage de température – -40 ~ 85°C (qualité industrielle)

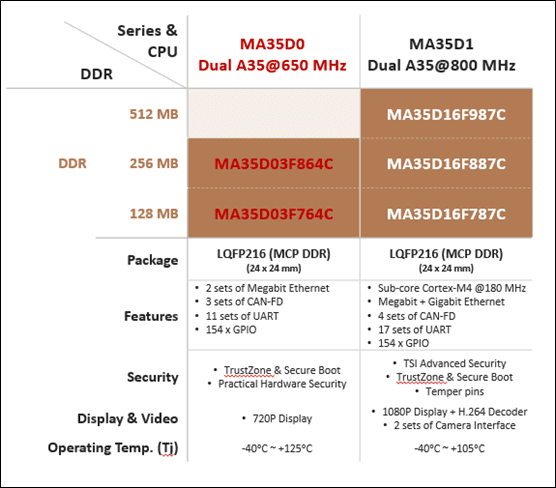

La société a introduit deux MPU avec les SKU MA35D03F764C et MA35D03F864C. La seule différence entre les MPU est que le F764C dispose de 128 Mo de mémoire DDR, tandis que le F864C dispose de 256 Mo. En dehors de cela, ils disposent de 154 GPIO, d’un flash PDM NAND 40 bits, de minuteries de surveillance, de codecs vidéo et d’un décodeur JPEG.

Nuvoton propose des outils logiciels et matériels pour réduire le temps de développement. Grâce à la prise en charge des bibliothèques graphiques telles que SEGGER emWin, Qt et LVGL, les développeurs peuvent créer sans effort des interfaces utilisateur graphiques (GUI). La société montre également qu’elle prend en charge les systèmes de build Yocto et Buildroot pour Linux, les firmwares sécurisés et de nombreuses autres ressources qui peuvent être trouvées dans la section ressources de la page produits. La société dispose également de son propre dépôt GitHub où peuvent être trouvés des exemples de code et d’autres documents.

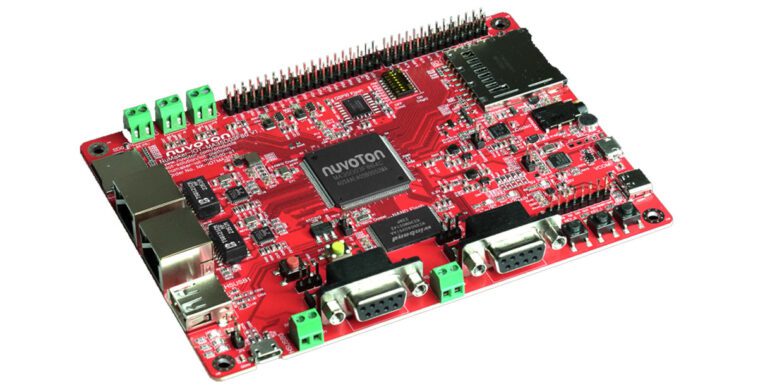

La société propose également une carte de développement NuMaker-IoT-MA35D0-A1 basée sur le MPU MA35D03F864C. C’est idéal pour ceux qui souhaitent démarrer facilement avec cette planche. La société propose des schémas, des PCB, des fichiers Gerber et des nomenclatures pour la carte de développement.

Spécifications de la carte de développement NuMaker-IoT-MA35D0-A1 :

• Puce principale – MPU MA35D0 hautes performances avec deux cœurs Cortex-A35 (jusqu’à 650 MHz)
• Mémoire – 256 Mo de RAM DDR3L en MCP (Multi-Chip Package) pour une conception simplifiée
• Stockage
  • Flash NAND Quad SPI intégré de 512 Mo
  • Flash NAND intégré de 1 Go
  • Emplacement MicroSD compatible SD2.0
  • Emplacement pour carte SD standard compatible SD3.0
• USB
  • 1x USB Type-C pour une entrée d’alimentation 5V
  • 1x hôte/périphérique USB haute vitesse
  • 1x hôte USB haute vitesse.
• Ethernet – 2 ports Gigabit Ethernet (RMII) avec PHY, transformateurs et connecteurs RJ45.
• Audio – Codec audio avec entrée micro et sortie haut-parleur.
• Débogage
  • USB Virtual COM – Port de débogage UART accessible en tant que port COM virtuel USB.
  • Connecteur SWJ – Port de débogage JTAG + SWD.
• Options de démarrage – Commutateur DIP pour sélectionner la source de démarrage à la mise sous tension.
• Interface utilisateur
  • Boutons – 3x boutons utilisateur
  • LED – 3x LED utilisateur
  • ADC – en-tête ADC 8 canaux
• Divers
  • RS232/RS485 – 2x émetteurs-récepteurs RS232/RS485 avec DB9/en-tête
  • CAN FD – 3x émetteurs-récepteurs CAN FD avec embases
  • Batterie RTC – Connecteur pour batterie de secours de l’horloge en temps réel.
• Dimension – 143 mm x 106 mm

Au moment de la rédaction de cet article, la société ne vend pas directement les MPU, mais la carte de développement NuMaker-IoT-MA35D0-A1 est disponible à l’achat au prix de 119,00 $ sur Nuvoton Direct. Plus d’informations sur le CI peuvent être trouvées sur la page produit ou dans le communiqué de presse.
