Nuvoton MA35H0 est un MPU Cortex-A35 double cœur de 650 MHz conçu pour les applications IHM industrielles avec une résolution allant jusqu’à 1 280 × 800 qui offre une alternative économique au microprocesseur Nuvoton MA35D1 de 800 MHz gérant jusqu’à des résolutions de 1 920 × 1 080.
Le MA35H0 intègre 128 Mo de mémoire DDR, prend en charge l’accélération graphique 2D, le décodage vidéo JPEG et H.264 jusqu’à 1280 × 800 à 60 FPS et est équipé d’une gamme d’interfaces telles que Fast Ethernet, CAN FD, UART et jusqu’à 154 GPIO. Il est conçu pour fonctionner dans une plage de températures étendue comprise entre -40 et 125°C.
Spécifications du Nuvoton NuMicro MA35H0 :
- Sous-système CPU – 2 cœurs Cortex-A35 fonctionnant jusqu’à 650 MHz
- Sous-système de mémoire
- SRAM sur puce de 384 Ko
- Paquet multi-puces (MCP) DDR de 128 Mo
- Stockage
- Quadri-SPI
- Contrôleur flash NAND
- Contrôleur hôte numérique sécurisé (SDHC)
- Sous-système d’affichage et vidéo
- Interface d’affichage TFT-LCD RVB 18 bits 24 bits jusqu’à 1280 × 800 à 60 Hz
- Moteur graphique 2D (GFX)
- Décodeur vidéo H.264 jusqu’à 1280×800 à 60 FPS
- Décodeur d’images JPEG
- Mise en réseau – MAC Ethernet 10/100 M
- USB – Hôte et périphérique USB 2.0 haute vitesse
- Autres périphériques
- 154x broches GPIO
- Série – CAN FD, UART basse consommation
- I2C
- Audio – I2S
- DMA périphérique (PDMA)
- PWM amélioré (EPWM), minuterie PWM 32 bits
- Interface d’encodeur en quadrature (QEI)
- IHM – Interface clavier (KPI), tactile 4/5 fils
- Convertisseur analogique-numérique (ADC)
- Sécurité
- Armer la zone de confiance
- Démarrage sécurisé
- Cryptographique – AES, SHA, ECC, RSA, SM 2/3/4 TRNG
- Mémoire à programme unique (OTP) – Magasin de clés
- Divers – Horloge en temps réel (RTC)
- Package – LQFP216 (24 x 24 x 1,4 mm, pas de 0,4 mm) pour MA35H04F764C
- Plage de température – -40 ~ 125°C
Le tableau ci-dessus montre certaines des différences entre les microprocesseurs MA35H0 et MA35D1, le premier supprimant Gigabit Ethernet et offrant un nombre inférieur d’interfaces CAN FD et UART. Les fonctionnalités de sécurité sont également plus limitées avec Arm TrustZone et Secure Boot, mais par exemple, les broches d’humeur ont disparu. Le MA35H0 n’a aucune interface de caméra, ne prend en charge que les écrans 720p et le décodage H.264, et le cœur temps réel Cortex-M4 trouvé dans le MA35D1 a également disparu. Sa plage de température de fonctionnement est cependant légèrement plus large que celle du MPU MA35D1.

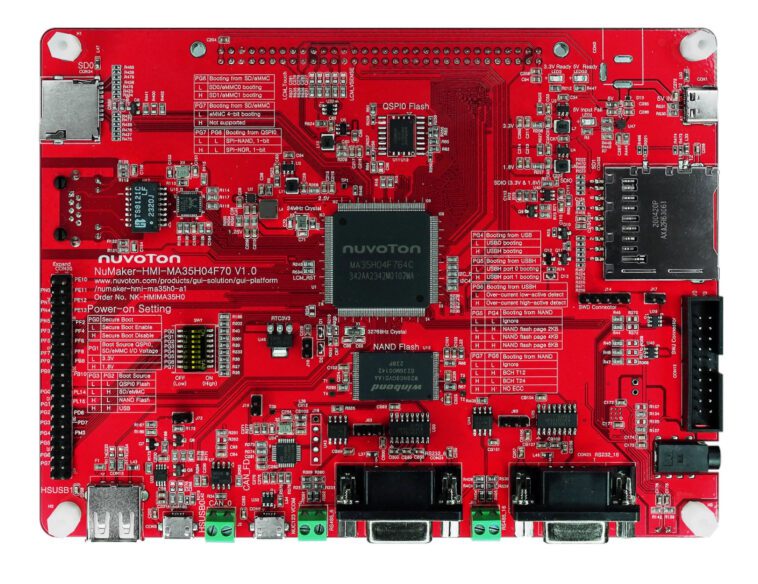

La société propose également le kit d’évaluation NuMaker-MA35H0-A1 composé de la carte NuMaker-HMI-MA35H04F70 et de la carte fille NuMaker TFT-LCD7 avec un écran LCD de 7 pouces.
Spécifications du NuMaker-MA35H0-A1 :
- MPU – Package MCP Nuvoton MA35H04F764C (LQFP216) avec 128 Mo de SDRAM DDR comme décrit ci-dessus
- Stockage
- Flash NAND QSPI de 512 Mo
- Flash NAND de 1 Go
- Emplacement pour carte MicroSD
- Emplacement pour carte SD
- Connecteur d’affichage – Connecteur LCM pour carte fille NuMaker TFT-LCD7 LCD 7 pouces 1024 × 600 et connecteur d’écran tactile résistif à 4 broches
- Audio – Codec audio avec entrée microphone et sortie haut-parleur
- Réseau – port Ethernet 10/100 Mbps
- USB – 2x ports USB 2.0 (1x hôte/périphérique ; 1x hôte)
- En série
- 2x émetteurs-récepteurs RS232/RS485 et connecteurs DB9/header
- 1x émetteur-récepteur CAN FD et connecteur d’en-tête
- Extension – connecteur d’en-tête ADC 3 canaux
- Débogage
- Port de débogage UART0 – port USB Virtual COM (VCOM)
- Port de débogage – connecteur SWJ (JTAG + SWD)
- Divers
- 3x boutons utilisateur
- 3x LED utilisateur
- Commutateur DIP pour la sélection de la source de démarrage
- Source de courant
- 5 V via le port USB Type-C
- Connecteur de batterie pour alimentation RTC
- Dimensions – à déterminer
Nuvoton prend en charge le développement de logiciels Linux, RTOS et bare metal, et propose des démonstrations d’applications HMI, notamment une station de recharge pour véhicules électriques, un contrôle industriel, une machine à café, ainsi que l’affichage de la vitesse et des données des véhicules.
Je ne trouve pas d’informations sur les prix du MPU lui-même, le kit d’évaluation NuMaker-HMI-MA35H0-A1 peut être acheté pour 189 $ avec tous les accessoires. Plus de détails sur le MPU Nuvoton MA35H0, y compris les fiches techniques, les manuels d’utilisation et les notes d’application, sont disponibles sur la page produit.
