Nuvoton lance les microcontrôleurs Arm Cortex-M4F à très faible consommation de la série M433 et la carte de développement NuMaker-M433SE

Nuvoton a récemment annoncé ses MCU de la série M433 (M433LE8AE et M433SE8AE) ainsi que la carte de développement NuMaker-M433SE. Nuvoton appelle cela la série « M433 CAN/USB FS OTG », dotée d’un cœur Arm Cortex-M4F avec des extensions DSP et FPU. Le MCU est cadencé à 144 MHz et consomme 350 nA en mode de mise hors tension profonde, ce qui le rend idéal pour les applications IoT, industrielles et grand public fonctionnant sur batterie.

Ce n’est pas le premier Nuvoton MCU sur lequel nous écrivons. Ces derniers mois, nous avons vu Nuvoton lancer la série NuMicro M091, le Nuvoton MA35H0 – un MPU à coût optimisé, ainsi que d’autres cartes de développement et MCU. N’hésitez pas à les consulter si le sujet vous intéresse.

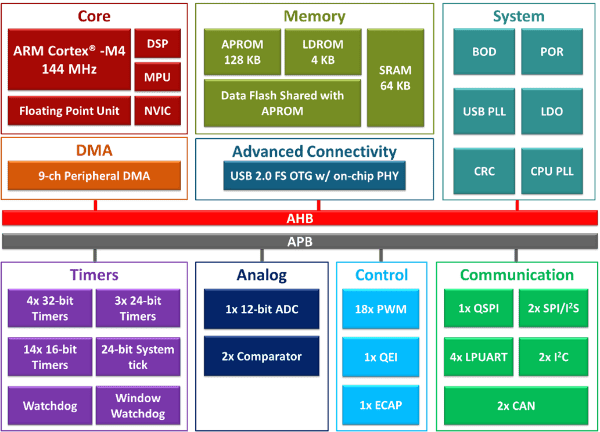

Spécifications des microcontrôleurs Nuvoton série M433 :

• Noyau du MCU
  • Bras Cortex-M4F 144 MHz
  • Comprend les instructions DSP et FPU
  • Unité de protection de la mémoire (PMU) avec 8 régions
• Mémoire
  • Jusqu’à 128 Ko de mémoire Flash
  • 4 Ko de mémoire LDROM
  • Jusqu’à 64 Ko de SRAM avec contrôle de parité
• PDMA
  • PDMA à 9 canaux
  • Prend en charge divers déclencheurs
• Horloges
  • Oscillateur à cristal de 4 à 24 MHz
  • Cristal de 32,768 kHz pour RTC
  • Oscillateurs internes : 48 MHz, 12 MHz, 10 kHz
  • PLL jusqu’à 200 MHz
• Gestion de l’alimentation
  • Mode actif : 132 μA/MHz
  • NPD : 230 μA
  • SPD sans rétention de RAM : 1,5 μA
  • DPD : 0,35 μA
  • Prise en charge du réveil depuis le mode NPD
• Minuterie et PWM
  • Quatre minuteries 32 bits
  • Options PWM améliorées et de base
  • Minuteries SysTick, chien de garde et chien de garde de fenêtre
  • EQEI et minuterie/compteur de capture d’entrée amélioré
• Analogique
  • CAN SAR 12 bits, 16 canaux, 5 Ms/s
  • Comparateurs analogiques doubles
• Interfaces de communication
  • Jusqu’à 4 x UART avec prise en charge IrDA et LIN
  • Jusqu’à 2 interfaces I²C avec SMBus/PMBus
  • Jusqu’à 2 x SPI/I²S, 1 Quad-SPI
  • Deux interfaces CAN 2.0B
• USB – USB 2.0 FS OTG/Hôte/Appareil avec PHY
• E/S – 41 broches d’E/S avec capacité d’interruption
• Les caractéristiques de fonctionnement
  • Tension : 1,8 V à 3,6 V
  • Température : -40°C à 105°C
• Aide au développement
  • Arm Keil RVMDK, IAR EWARM, compilateur GNU avec Eclipse
  • Programmation ICP et FAI
  • Outil PinViewer et PinConfigure
• Identification – UID 96 bits UCID 128 bits
• Conditionnement – ​​LQFP48 avec 41 broches d’E/S, pas de 0,5 mm, dimensions 7x7x1,4 mm

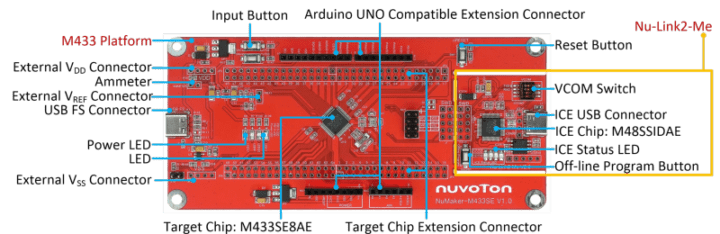

Spécifications de la carte de développement NuMaker-M433SE :

• Microcontrôleur principal – NuMicro M433SE8AE, rétrocompatible avec M433LE8AE.
• Connectivité – Connecteurs d’extension à broches complètes ; Connecteurs compatibles Arduino UNO.
• Mesure de puissance – Connecteur ampèremètre pour l’analyse de la consommation électrique du microcontrôleur.
• Options d’alimentation
  • Connecteur VDD externe.
  • Vin via connecteur compatible Arduino UNO.
  • Connecteur USB FS sur la plateforme M433.
  • Le connecteur USB ICE sur Nu-Link2-Me.
• Débogueur/programmeur intégré – Nu-Link2-Me avec
  • Débogage de l’interface SWD.
  • Prise en charge de la programmation en ligne et hors ligne.
  • Fonctionnalité de port COM virtuel.

Le microcontrôleur peut être programmé avec le débogueur Nuvoton Nu-Link à l’aide des environnements de développement Keil ou IAR, et la société fournit également un outil Pin Viewer et PinConfigure pour ce MCu.

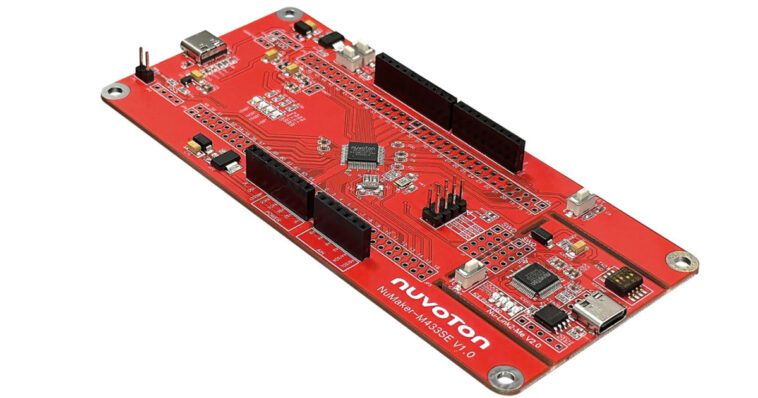

Nuvoton propose la carte de développement NuMaker-M433SE, équipée du programmateur Nu-Link-Me, pour un démarrage facile avec le MCU. Il comporte également une disposition des broches compatible Arduino UNO ainsi qu’un ampèremètre pour surveiller la consommation d’énergie. De plus, le Nu-Link2-Me agit à la fois comme débogueur et programmeur, prenant en charge la programmation en ligne et le débogage via l’interface SWD. Il comprend une fonction de port COM virtuel pour envoyer des messages à un PC et peut être détaché pour une utilisation en production de masse.

Pour plus de détails sur le produit, n’hésitez pas à consulter leur communiqué de presse et leur page produit. La société prend en charge les IDE tiers tels que Keil MDK, IAR EWARM et Eclipse IDE avec les compilateurs GNU GCC. De plus, ils fournissent des exemples de code, des bibliothèques, des fiches techniques et bien plus encore sur leur page GitHub.

Au moment de la rédaction de cet article, j’ai seulement découvert que le circuit intégré M433LE8AE est disponible au prix de 1,28 $ sur Techdesign Store et que la carte de développement NuMaker-M433SE est disponible au prix de 25,00 $ sur le site Web de Nuvoton.
