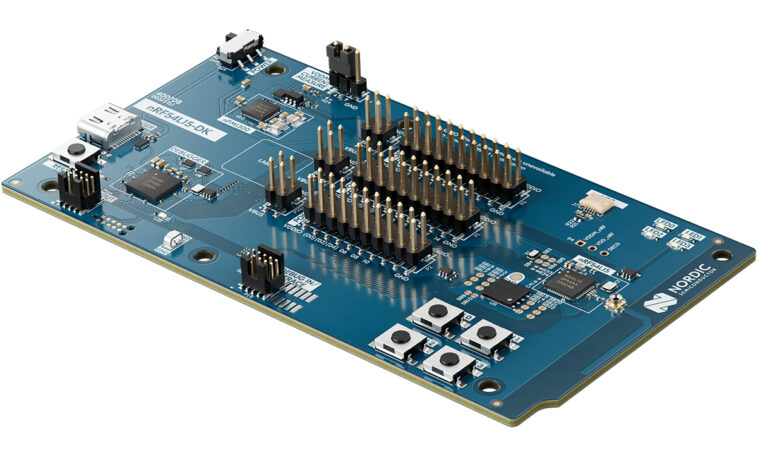

nRF54L15 DK : un kit de développement pour les SoC nRF54L15, nRF54L10 et nRF54L05 avec Bluetooth, Thread et Zigbee

Le nRF54L15 DK est un kit de développement conçu pour évaluer les SoC sans fil des SoC sans fil nRF54L15, nRF54L10 et nRF54L05. Ces SoC prennent en charge plusieurs protocoles sans fil, notamment les protocoles propriétaires Bluetooth Low Energy, Bluetooth Mesh, Matter, Thread, Zigbee et 2,4 GHz, avec des débits de données allant jusqu’à 4 Mbps. Le kit intègre le SoC nRF54L15 et fournit des capacités d’émulation pour le nRF54L10 et le nRF54L05, permettant des tests et un développement flexibles sur l’ensemble de la série nRF54L.

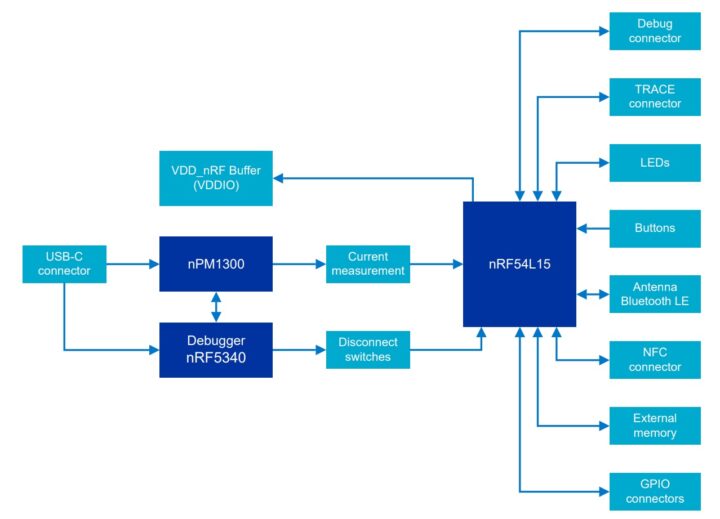

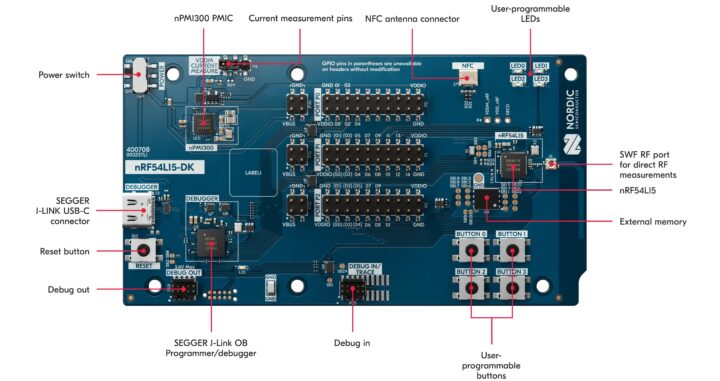

Spécifications du Nordic nRF54L15 DK (Kit de développement) :

• SoC – SoC sans fil nRF54L15
  • Processeur
    • Arm Cortex-M33 jusqu’à 128 MHz avec jusqu’à 1,5 Mo de Flash + 256 Ko de SRAM
    • Coprocesseur RISC-V pour « périphérique défini par logiciel »
  • Sans fil
    • Bluetooth 5.4 LE avec radiogoniométrie, Bluetooth mesh, etc… Prêt pour les futures versions Bluetooth
    • Radio 802.15.4 pour Thread, Matter
    • NFC
    • Propriétaire 2,4 GHz jusqu’à 4 Mbps
    • -Sensibilité RX de 96 dBm à 1 Mbps pour Bluetooth LE
    • Puissance d’émission jusqu’à 8 dBm
  • Sécurité
    • Conçu pour la norme de sécurité IoT certifiée PSA niveau 3
    • Isolation TrustZone, protection des canaux latéraux et détection de falsification
  • Colis – QFN48 (6×6 mm)
• Stockage – Mémoire flash externe de 64 Mbit prenant en charge SPI et QSPI
• Antenne – 2,4 GHz et connecteur d’antenne NFC (connecté à P1.02/NFC1 et P1.03/NFC2)
• USB – Port USB Type-C pour l’alimentation et la programmation
• Ports série – 2x interfaces UART via des ports série virtuels
• Extensions – L’accès aux GPIO nRF54L15 est disponible à partir des connecteurs P0, P1 et P2
• Déboguer
  • Programmeur/débogueur SEGGER J-Link OB avec SoC multiprotocole double cœur nRF5340
  • Connecteur RF SWF pour mesures RF directes
  • Port d’entrée et de sortie de débogage
  • Broches pour mesurer la consommation électrique
• Divers
  • 4x LED programmables par l’utilisateur
  • 4x boutons programmables par l’utilisateur
  • 1x bouton de réinitialisation
  • Interrupteur d’alimentation
  • Oscillateurs
    • Oscillateur à cristal haute fréquence 32 MHz (HFXO)
    • Oscillateur à cristal basse fréquence 32,768 kHz (LFXO)
• Alimentation
  • Entrée 5 V CC via le port USB Type-C
  • nPM1300 PMIC fournissant un 1,8 V à 3,3 V
• Dimensions – 117 x 64 mm

La carte et le SoC sont conçus pour des applications telles que les accessoires PC, les contrôleurs de jeu, les télécommandes, la réalité virtuelle et augmentée, les maisons intelligentes (y compris Matter), les appareils médicaux et l’IoT industriel.

Le nRF54L15 DK prend en charge le développement des SoC nRF54L15, nRF54L10 et nRF54L05 avec des outils tels que le SDK nRF Connect pour le développement de protocoles sans fil, nRF Connect for Desktop pour les tests et la programmation, et nRF Connect for VS Code pour le débogage. Il dispose d’un débogueur intégré SEGGER J-Link et d’un contrôleur de carte configurable géré via le configurateur de carte nRF Connect.

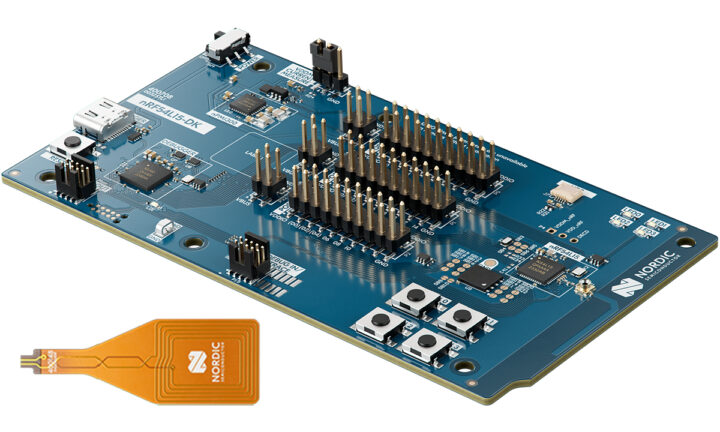

Le nRF54L15 DK (PCA10156) est livré avec du matériel, un micrologiciel préprogrammé, de la documentation, des schémas matériels, des fichiers de configuration et une antenne NFC. Sa page produit donne accès aux fichiers de conception matérielle, notamment aux schémas, aux configurations de circuits imprimés, à une nomenclature et aux fichiers Gerber.

Le nRF54L15 DK (kit de développement) de Nordic est désormais disponible auprès de distributeurs tels que Mouser, DigiKey et Symmetry Electronics, au prix de 39,00 $.
