Nouvelle révision de l’ESP32-P4 : Broche 54 transformée en VDD_HP_1 et mises à jour essentielles

Selon cnx-software, l’ESpressif ESP32-P4 en révision 3.0 et au-delà modifie la broche 54 de la puce, initialement non connectée (NC), en un rail d’alimentation (VDD_HP_1). Cela requiert des composants passifs supplémentaires ainsi qu’une mise à jour du micrologiciel.

Introduit pour la première fois en janvier 2023, le SoC double cœur RISC-V ESP32-P4 fonctionnant à 400 MHz a vu sa carte de développement officielle, l’ESP32-P4-Function-EV, lancée en août 2024. Bien que l’on puisse penser que le silicium et son matériel seraient désormais stabilisés, des modifications récentes ont encore été apportées.

Amélioration de la broche 54 et des spécifications : Une nécessité pour la stabilité à 400 MHz

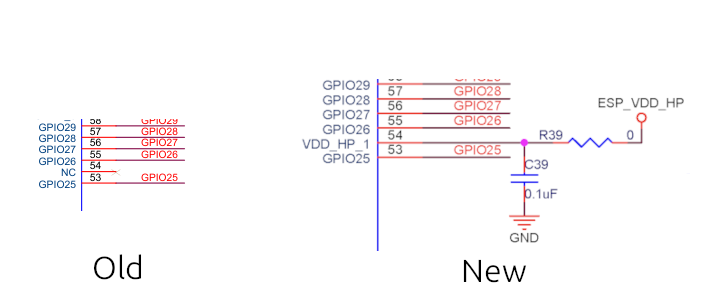

La conversion de la broche 54 en VDD_HP_1 vise à renforcer la stabilité de la section numérique dédiée aux performances élevées. Il est important de noter que les révisions précédentes 1.0, 1.1 et 1.3 ne sont pas adaptées pour de nouveaux développements, et la société recommande l’utilisation des versions 3.0 ou 3.1. Des schémas de référence actualisés illustrent les changements majeurs, notamment la nouvelle définition de la broche 54, l’intégration d’une résistance de 1 MΩ sur la broche DP, deux résistances de 499 kΩ ainsi qu’un condensateur de 22 pF dans le circuit DCDC.

Les différences notables entre les révisions de puce 1.0 et 1.3 qui ne sont pas suggérées pour de nouvelles conceptions, et la v3.0 incluent la redéfinition de la broche 54 et la mise à jour des composants électroniques.

De plus, les deux derniers schémas ne nécessitent pas un redesign complet du PCB, mais il peut y avoir besoin d’ajouter ou de retirer des composants. Toutefois, la création de la nouvelle broche VDD_HP_1 ainsi que la disposition de ses composants nécessiteront, dans certains cas, une refonte du PCB avec ajout de fils connexes.

Versions 3.0 et 3.1 : Compatibilité et mise à jour du micrologiciel

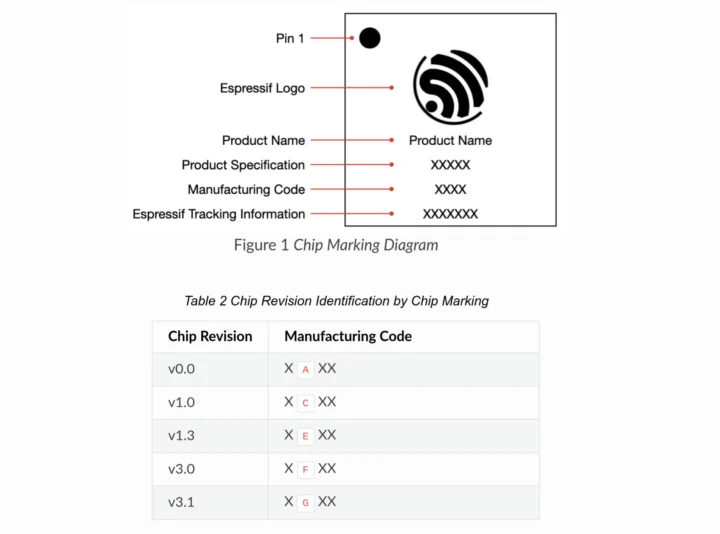

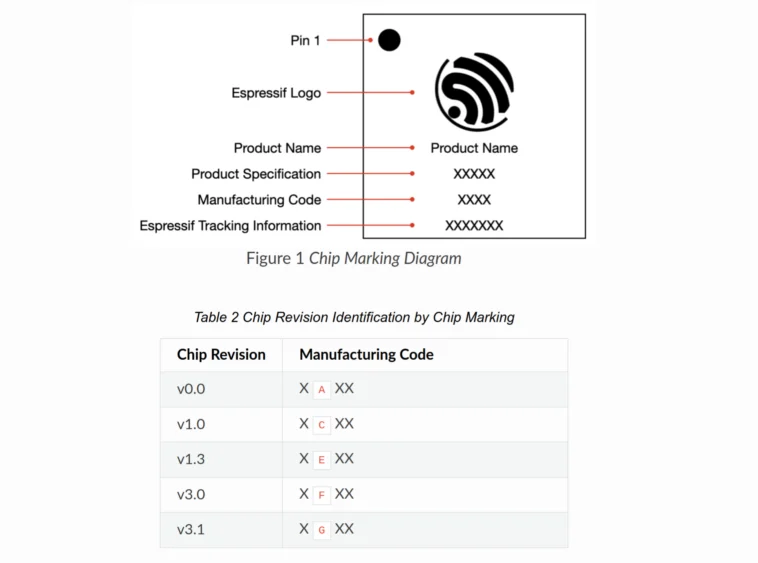

Étant donné que la version 3.x constitue une révision majeure par rapport à la 1.x, le micrologiciel doit être recompilé en définissant CONFIG_ESP32P4_REV_MIN dans le cadre ESP-IDF. La plupart des fournisseurs vendent l’ESP32-P4 simplement sous ce nom, ce qui complique parfois l’identification de la révision spécifique. Les révisions sont marquées dans le code de fabrication, la version 3.0 apparaissant sous le code XFXX et la 3.1 sous le code XGXX.
