Nouvelle référence Octavo OSD62X-PM : un SIP compact et puissant pour vos projets électroniques

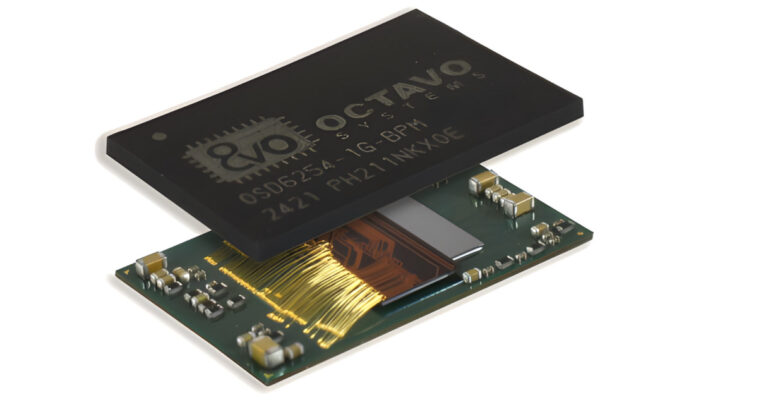

Selon cnx-software, l’Octavo OSD62X-PM est un système dans un package (SIP) compact regroupant le SoC Texas Instruments AM62X, qui est un processeur quadricœur Cortex-A53, avec jusqu’à 2 Go de mémoire DDR4 et des composants passifs, le tout dans un format BGA de 14×9 mm. Cette version s’avère être à la fois plus petite et moins onéreuse que l’Octavo OSD62X, qui mesure 21×21 mm et comprend également l’AM62X SoC, la mémoire DDR4, un PMIC, une EEPROM et d’autres intégrations optionnelles. Dans un article précédent, nous avions mentionné à la fois l’OSD62X et l’OSD62X-PM, désormais disponibles à la vente, tandis que le tableau d’évaluation OSD62-PM-BRK est également prêt à être expédié.

AM62X et 2 Go de DDR4 : Un format réduit pour des performances accrues

Le SoC Texas Instruments AM62X, qui inclut des variantes telles que AM623 et AM625, offre un processeur à quatre cœurs ARM Cortex-A53 fonctionnant à une fréquence maximale de 1,4 GHz. Ce système comprend également un microcontrôleur ARM Cortex-M4F ainsi qu’un GPU capable de gérer des graphismes 3D à 2048 x 1080 à 60 images par seconde, mais uniquement pour l’AM625. En termes de connectivité, l’OSD62X-PM propose une interface de stockage via 1 EMMC, 2 interfaces SDIO et 1 GPMC, tandis que l’affichage est pris en charge par une interface MIPI DPI de 24 bits et OLDI/LVDS capable d’atteindre jusqu’à 1080p à 60 ips. Le module est également équipé d’une interface MIPI CSI-2 pour la caméra et de deux ports Ethernet Gigabit 10/100/1000 m avec support TSN, renforçant ainsi ses capacités dans divers environnements.

OSD62-PM-BRK : Évaluation matériel et logiciels optimisés

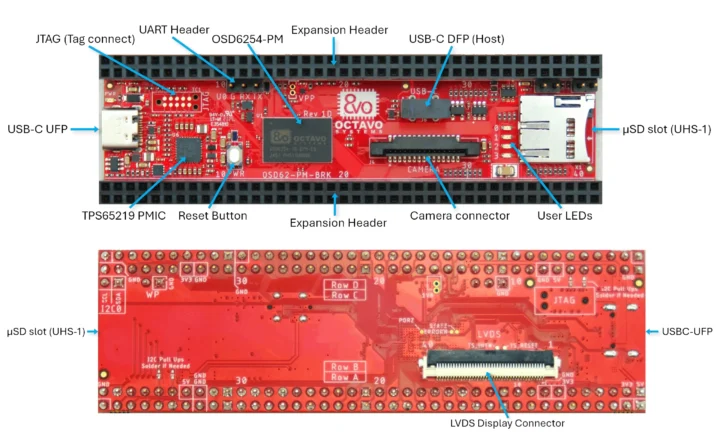

Pour accompagner le SIP OSD62X-PM, Octavo Systems a conçu une carte d’évaluation, l’OSD62-PM-BRK, qui inclut des schémas détaillés, des listes de matériaux, des fichiers de mise en page ainsi que le support des BSP Yocto, TI SDK et Linux (Debian). Ce matériel est donc idéal pour les développeurs désireux de se lancer dans des projets variés. Quant aux spécifications de la carte d’évaluation, elle se compose du SIP OSD6254-1G-IPM, qui intègre le SoC TI AM6254 avec ARM Cortex-53 et M4F. Sa mémoire DDR4 de 1 Go (x16) permet une performance robuste.

Pour compléter les fonctionnalités, la carte d’évaluation dispose de slots pour une carte microSD, d’une interface OLDI/LVDS pour l’affichage et d’un connecteur CSI pour la caméra. Les connecteurs USB-C facilitent les connexions et pour ceux qui souhaitent étendre davantage le système, des en-têtes de pas de 2,54 mm sont disponibles, compatibles jusqu’à deux cartes de clics Mikroe. La conception prend également en charge le débogage via un connecteur JTAG et est équipée de composants significatifs comme un bouton de réinitialisation et une gestion d’alimentation via un TPS65219.

Le module SIP OSD62X-PM est adapté à une variété d’applications incluant les interfaces utilisateurs à double écran, les systèmes d’automatisation industrielle, ainsi que les passerelles IoT. En termes de prix, le SIP Octava OSD6254-1G-IPM peut être trouvé sur des sites comme Digikey au prix de 29,23 $ ou sur Mouser pour 35,58 $. Pour des achats en gros de plus de 100 unités, le prix peut descendre à 24,68 $ par pièce. La carte d’évaluation OSD64X-PM-BRK est actuellement au prix de 115 $, mais elle est en rupture de stock, ce qui en dit long sur l’intérêt pour ce produit sur le marché.
