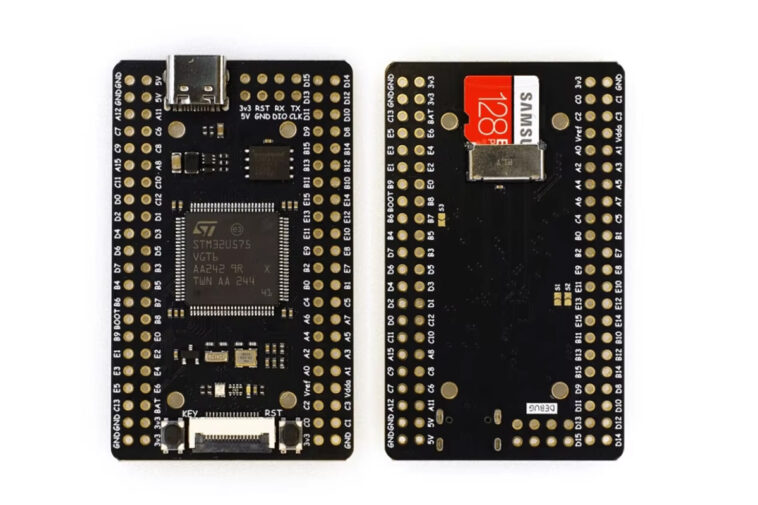

Comme le rapporte cnx-software, récemment, nous avons découvert la carte de développement WeAct Studio STM32U585CIU6, équipée d’un MCU STM32U5 Cortex-M33 à consommation réduite et intégrée à MicroPython v1.28. Si vous êtes à la recherche d’une alternative basée sur le même processeur STM32U5, Maker Go propose maintenant un modèle interessant : la carte STM32U575. Celle-ci offre un connecteur d’affichage, un emplacement pour carte microSD et de nombreux GPIO.
ST STM32U575VGT6 à 160 MHz : une option performante pour vos projets compacts
Le STM32U575VGT6 qui équipe la carte Maker Go est étroitement dérivé du STM32U585 de WeAct et partage les mêmes caractéristiques fondamentales, avec un cœur Cortex-M33 capable de fonctionner à une fréquence de 160 MHz. Cette carte, dans sa conception, assure également une consommation d’énergie ultra-basse. En plus, elle inclut un flash externe de 8 Mo et est compatible avec les écrans LCD de 1,47 pouces ou 2,0 pouces, ce qui élargit les possibilités d’utilisation pour des interfaces utilisateurs compactes.
8 Mo de stockage et connectivité USB Type-C : une carte enrichie pour des projets diversifiés

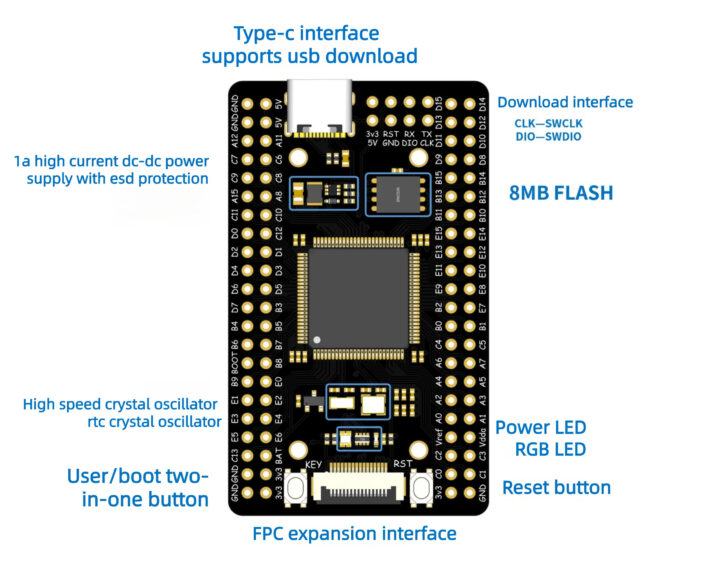

Cette carte de développement dispose d’un microcontrôleur ST STM32U575VGT6, qui intègre un noyau Arm Cortex-M33 cadencé à 160 MHz avec FPU et Arm TrustZone. Elle est dotée de 786 Ko de SRAM et d’1 Mo de flash. En matière de graphismes, l’accélérateur Chrom-ART (DMA2D) est conçu pour faciliter les applications graphiques 2D. Pour le stockage, en plus des 8 Mo de flash SPI, la carte possède également un emplacement pour une carte microSD.
La connectivité est améliorée grâce à un port USB Type-C, qui permet non seulement l’alimentation, mais également la programmation. La carte expose deux connecteurs à 48 broches pour les GPIO, 3,3 V, 5 V, et GND. Les options de débogage et de programmation sont variées : SWD pour le téléchargement, avec prise en charge des méthodes de gravure via USB ou port série.

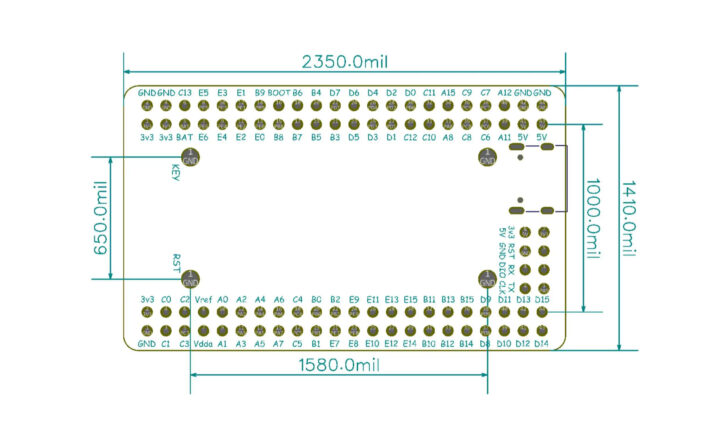

En ce qui concerne les fonctionnalités additionnelles, la carte inclut des boutons de réinitialisation et utilisateur en un seul module, des LEDs d’état, ainsi qu’un oscillateur à cristal à grande vitesse. Elle peut recevoir une alimentation de 5 V via USB Type-C, avec une capacité de courant élevée et protection ESD. Ses dimensions sont de 59,7 mm x 35,8 mm.
Pour utiliser pleinement la carte, il est nécessaire de souder les broches d’en-tête fournies, car la disposition est adaptée à la maquette. Le processus de flashage peut se faire selon trois méthodes principales, à savoir via un téléchargeur SWD, directement en USB ou à l’aide du port série.
En termes de logiciels, bien qu’il n’y ait pas de ressources spécifiques pour cette carte, STMicroelectronics offre des bibliothèques STM32Cube IDE et HAL pour le développement en C/C++. La mise à jour MicroPython v1.27 a introduit un support basique pour la série STM32U5, ce qui devrait permettre d’adapter le MCU. Pour des détails supplémentaires, consultez le référentiel GitHub officiel STM32CubeU5.
La carte de développement STM32U575 est actuellement disponible sur AliExpress pour un prix de 15,00 $. Cependant, il ne semble pas y avoir d’options d’achat avec écran. Bien que certains noms comme « QSZNTEC » et « IO Impulse » soient mentionnés, les informations restent rares. Il est suggéré que QSZNTEC pourrait être une marque, tandis qu’IO Impulse pourrait être le nom du concepteur. Vous pouvez également la trouver à des prix variés dans d’autres boutiques sur AliExpress.
