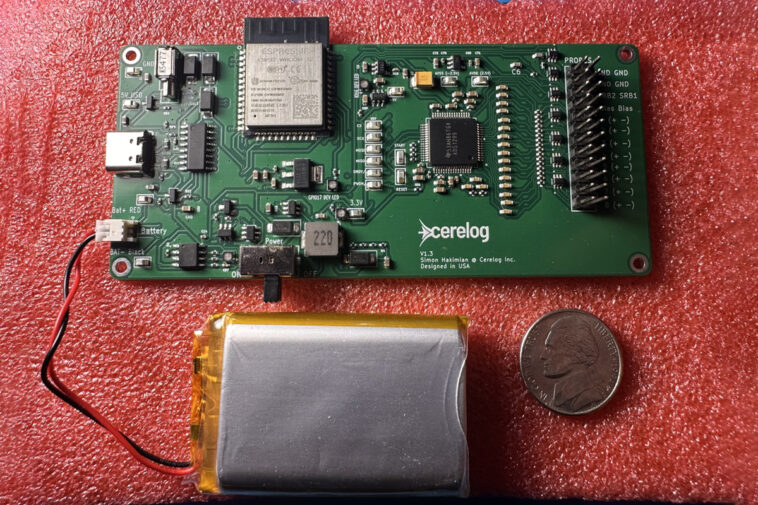

Selon cnx-software, le Cerelog ESP-EEG est un circuit imprimé d’interface cerveau-ordinateur (BCI) à faible coût, qui se base sur le puissant MCU ESP32. Ce dispositif, capable de collecter des données EEG sur 8 canaux, se connecte facilement à un système hôte via un port USB-C pour l’alimentation et le transfert de données.
8 canaux EEG à 24 bits avec l’ESP32 : une solution abordable pour la recherche

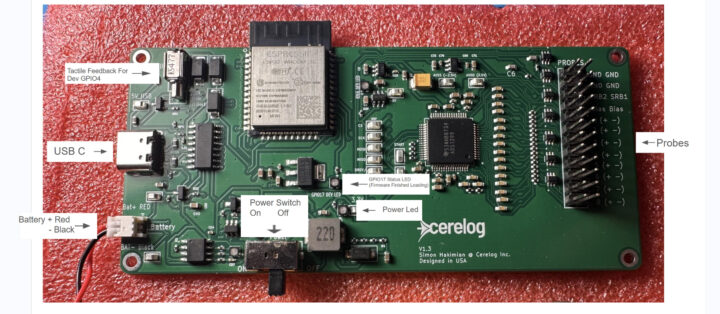

Le Cerelog ESP-EEG est équipé d’une broche de polarisation pour la suppression active du bruit, permettant de réduire les interférences électriques. Il intègre également plusieurs LEDs d’état, y compris un indicateur pour la capture active des données. Cet appareil fonctionne harmonieusement avec des casques EEG tiers ou personnalisés grâce à des cartes adaptateurs et propose des fichiers STL pour la conception de supports imprimés en 3D. À cela s’ajoute une gamme d’outils logiciels et des exemples de code, facilitant la visualisation EEG en temps réel, les expériences BCI, le neurofeedback ainsi que des applications sur mesure contrôlées par le cerveau.
ESP32 à 160 MHz et 4 Mo Flash : des performances solides pour moins de 300 $
Les caractéristiques techniques du Cerelog ESP-EEG sont impressionnantes. Il fonctionne avec un module sans fil ESP32-WROOM-32, qui abrite un processeur à double cœur opérant à 160 MHz. La mémoire vive est de 520 Ko SRAM, et le stockage s’élève à 4 Mo de mémoire flash. La connectivité se fait via Wi-Fi (802.11 b/g/n) et Bluetooth 4.2. Cet appareil intègre aussi un front-end analogique grâce à l’ADC ADS1299 de TI, capable de traiter 8 canaux d’entrée différentiels plus une sonde de polarisation. Le taux d’échantillonnage atteint 250 échantillons par seconde par canal, et il est possible d’ajuster le gain de 1 à 24 selon les besoins de l’utilisateur.
En termes d’alimentation, le Cerelog ESP-EEG peut être alimenté par USB-C avec une tension de 5V ou par une batterie LiPo externe de 3,7 V grâce à un connecteur JST-PH de 2,0 mm. L’intégration de haptic feedback ajoute une dimension intéressante lors des interactions. Les dimensions finales de la carte sont encore à déterminer.
Candy sont nécessaires pour son fonctionnement, y compris des capuchons d’électrodes EEG, des adaptateurs résistants au contact, et un gel conducteur. Il est important de noter que le Cerelog ESP-EEG est strictement destiné à des fins de recherche et développement et n’est pas homologué comme dispositif médical. Ce matériel doit être utilisé exclusivement sur batterie, et ne doit pas être connecté au secteur.
Pour assurer une intégration logicielle performante, le Cerelog ESP-EEG est associé à Lab Streaming Layer (LSL) pour une interopérabilité accrue avec divers outils de neurosciences et à BrainFlow pour le développement d’applications spécifiques. Une interface Python personnalisée permet de diffuser les données EEG via LSL, rendant la visualisation compatible avec des logiciels standards tels que MATLAB. En termes de développement, un fork BrainFlow du programme fournit une API unifiée compatible avec plusieurs langages de programmation, y compris Python, C++, Java, et MATLAB. De plus, tous les logiciels et exemples d’applications sont accessibles sur GitHub. Bien que Wi-Fi et Bluetooth soient intégrés, le logiciel sans fil est en phase de développement.
Nous avons également présenté d’autres matériels BCI, tels que le kit PiEEG, un laboratoire de biosciences basé sur SoC Raspberry Pi 5, ainsi que le bouclier ardEEG pour Arduino capable de mesurer plusieurs biosignaux.
La carte ESP-EEG est proposée au prix promotionnel de 299,99 $ sur le site officiel de Cerelog, bien que son prix de vente conseillé soit de 499,99 $.
Via Hackster.io.
