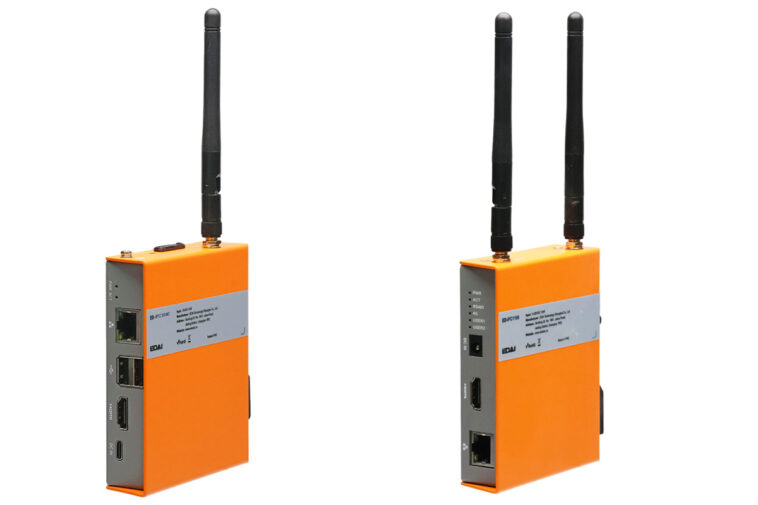

Nouveaux boîtiers PC industriels EDATEC ED-IPC1000 et ED-IPC1100 basés sur Raspberry Pi CM0

Selon cnx-software, EDATEC a récemment lancé ses nouveaux boîtiers PC industriels, l’ED-IPC1000 et l’ED-IPC1100, qui reposent sur le module Raspberry Pi CM0. Ces dispositifs sont conçus pour être montés facilement sur rail DIN. L’ED-IPC1000 est orienté vers un usage économique, intégrant des options de connectivité basiques telles que le Wi-Fi et le Bluetooth. En revanche, l’ED-IPC1100 se distingue par des fonctionnalités avancées, incluant un module RS-485 ainsi qu’une connectivité 4G CAT-1, en plus d’une entrée d’alimentation plus flexible, idéale pour des applications industrielles particulières.

Broadcom BCM2710A1 et 512 Mo de RAM : des performances en entrée de gamme

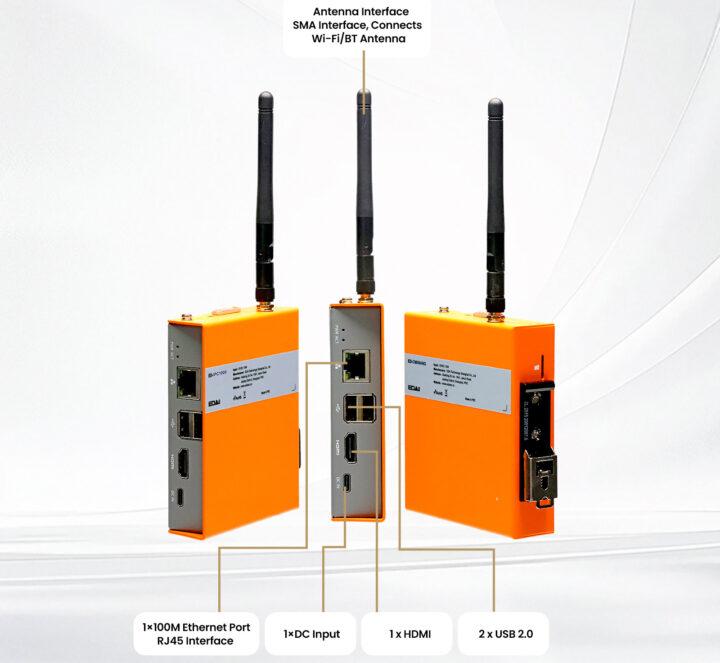

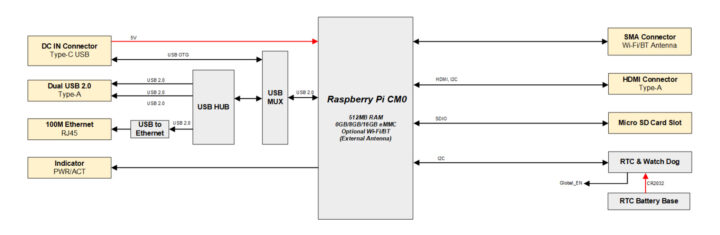

Le Raspberry Pi CM0, utilisé dans ces modèles, est équipé d’un processeur Arm Cortex-A53 quadricœur, le Broadcom BCM2710A1, dont la fréquence atteint 1,0 GHz. Il propose également une mémoire vive de 512 Mo de RAM LPDDR2 et un flash eMMC disponible en versions de 8 Go ou 16 Go. Ce module inclut en option un Wi-Fi et Bluetooth à 2,4 GHz, mais il est uniquement accessible pour les fabricants en Chine. Attendez-vous à trouver des produits dérivés comme les ED-IPC1000 et ED-IPC1100 sur le marché mondial. Parmi les autres spécifications notables, ces boîtiers offrent une sortie vidéo HDMI 1080p à 30 fps, deux ports USB 2.0 et une connexion Ethernet de 10/100 Mbps.

4G CAT-1 et RS-485 : des options d’extension pour l’ED-IPC1100

Pour les utilisateurs exigeant des fonctionnalités supplémentaires, l’ED-IPC1100 est pourvu d’un module 4G LTE Cat-1, avec des options de cartes Nano-SIM spécifiques à chaque région, telles que la Quectel EC800M-CN pour la Chine ou la Quectel EC800K-EU pour l’Europe. Cette variante comprend également un terminal RS-485, permettant une communication série robuste grâce à un connecteur Phoenix. Les antennes SMA pour Wi-Fi/BT et 4G LTE sont intégrées, tout comme un supercondensateur pour la sauvegarde de l’horloge temps réel (RTC) et une entrée d’alimentation avec une large plage de tension allant de 9 à 28 V CC.

Les deux modèles disposent d’alimentations électriques adaptées. Pour l’ED-IPC1000, une simple connexion via un port USB-C pour 5 V est suffisante. En revanche, l’ED-IPC1100 nécessite une alimentation dédiée en raison de sa consommation électrique, qui s’élève à environ 5 W en fonction des fonctionnalités actives.

Chaque modèle est conçu pour fonctionner dans une plage de température allant de -20°C à +60°C avec un niveau d’humidité de 5 % à 95 % sans condensation. Par ailleurs, les dimensions des appareils varient légèrement, l’ED-IPC1000 mesurant 107,5 × 94,5 × 26 mm et l’ED-IPC1100 104 × 86,4 × 26 mm, tandis que leurs poids respectifs sont de 320 grammes et 270 grammes.

Également, le système d’exploitation Raspberry Pi est supporté pour ces modèles, y compris les versions 32 bits et 64 bits de la nouvelle Debian 13 (Trixie). Pour assurer un fonctionnement continu et fiable des fonctionnalités intégrées comme le RTC ou le module 4G, il est nécessaire d’installer le BSP EDATEC et les packages de micrologiciel disponibles par l’intermédiaire des sources officielles.

En ce qui concerne la disponibilité, les modèles ED-IPC1000 et ED-IPC1100 peuvent être trouvés sur les sites DigiKey et Mouser, avec des prix variant pour l’ED-IPC1100 généralement entre 100 et 150 USD, et l’ED-IPC1000 entre 75 et 105 USD, en fonction des spécifications choisies et des quantités commandées.
