Comme le rapporte cnx-software, le SoM Beacon AM62L, basé sur le SoC double cœur Cortex-A53 de Texas Instruments, marque une avancée notable pour les applications IoT et HMI à faible consommation. Une autre version de ce module, conforme à la norme OSM Size-S, a également vu le jour, accompagnée d’une carte porteuse de la taille d’un Raspberry Pi.
iWave Systems iG-RainboW-G69M : 30 x 30 mm avec 2 Go de LPDDR4 et 332 contacts LGA

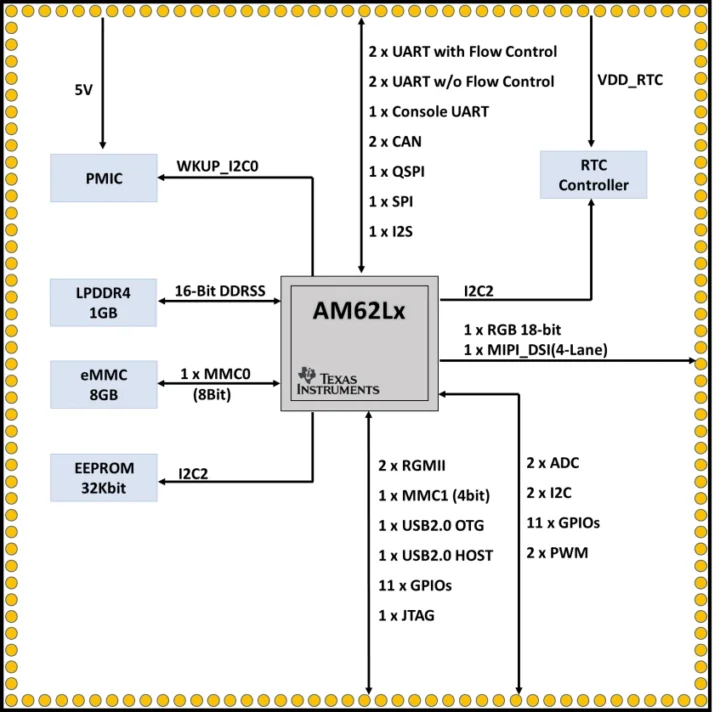

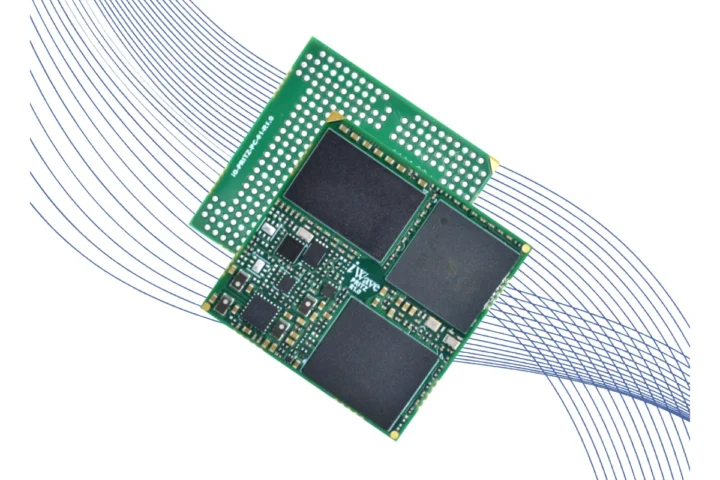

Le module CPU iWave Systems iG-RainboW-G69M, mesurant 30 x 30 mm, est proposé avec 1 Go ou 2 Go de LPDDR4 et un stockage eMMC de 8 Go par défaut. Avec un total de 332 contacts LGA, il expose une variété d’interfaces, telles que les sorties d’affichage LCD RVB et MIPI CSI, des ports Ethernet en double gigabit, des interfaces audio I2S, des connexions USB 2.0, ainsi qu’une gamme d’entrées/sorties à faible vitesse.
Le module intègre un SoC Texas Instruments AM62Lx, équipé d’un processeur Arm Cortex-A53 bi-cœur pouvant fonctionner jusqu’à une fréquence de 1,25 GHz. Le cache comprend 32 Ko de cache D L1 et 32 Ko de cache I L1 par cœur, avec un cache L2 partagé de 256 Ko. Concernant la mémoire, elle est extensible jusqu’à 2 Go alors qu’il y a une option de stockage avec un flash eMMC de 8 Go, ainsi qu’un EPPROM de 32 Kbits.
332 contacts LGA, diverses interfaces et échange de données ultra rapide
Le module dispose d’une multitude de contacts, avec un stockage SD à 4 bits, une interface MIPI DSI à 4 voies et une interface LCD RVB à 18 bits pour un rendu graphique optimal. L’audio est traité via l’interface I2S, tandis que la connectivité réseau est assurée par deux ports RGMII pour une connexion Gigabit Ethernet. Le module offre également des ports USB, dont un USB 2.0 OTG ainsi qu’un hôte USB 2.0.
En termes d’analogie, il est équipé de deux entrées CAN, et d’un riche assortiment d’E/S basse vitesse, incluant des UART, SPI, I2C, ainsi que des GPIO. Pour le débogage, l’utilisateur peut s’appuyer sur un débogage UART et JTAG.
La prise en charge logicielle inclut Linux 6.12.13 ou supérieur, mais les processeurs AM62L sont également compatibles avec Android, Linux RT et FreeRTOS. Les applications cibles pour ce module sont variées, englobant les interfaces homme-machine (IHM), la surveillance dans le secteur médical, ainsi que les solutions d’automatisation pour l’énergie solaire et les infrastructures des véhicules électriques.

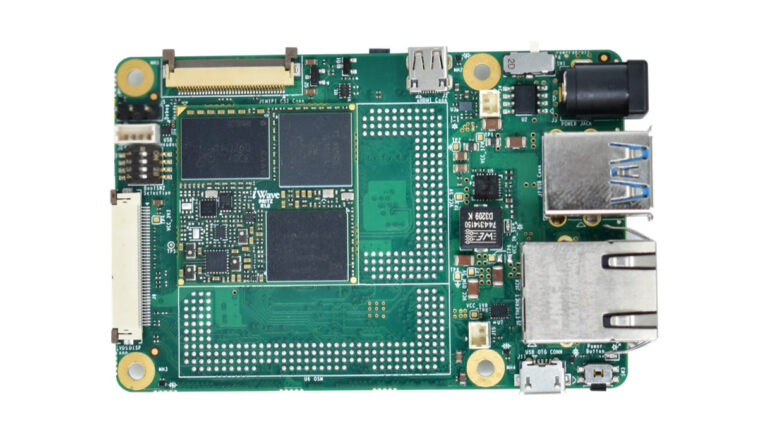

Comme mentionné précédemment, un kit d’évaluation est également proposé, incluant une carte porteuse OSM de format Raspberry Pi, intégrant des interfaces pour affichage et caméra, le Gigabit Ethernet, ainsi qu’un en-tête GPIO de 40 broches.
Caractéristiques:

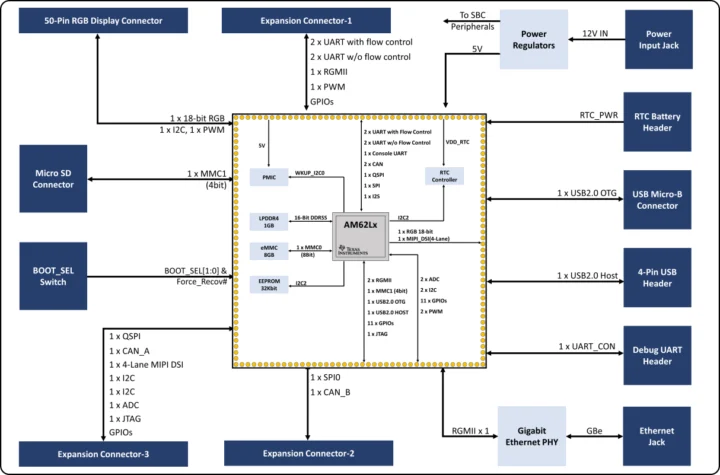

Ce kit inclut le module iG-RainboW-G69M, qui comme mentionné plus tôt, possède un emplacement pour carte microSD, des connecteurs d’affichage et une interface caméra MIPI CSI. La connectivité est assurée par un port Gigabit Ethernet RJ45, accompagné de deux ports USB 3.0 ainsi qu’un port micro-USB 2.0 OTG. Trois connecteurs d’extension à 100 broches offrent des possibilités d’intégration étendues.
Concernant l’alimentation, le module nécessite 12 V via une prise DC, et ses dimensions sont de 85 x 56 mm, ce qui le rend pratique et conforme aux exigences industrielles avec une plage de température de fonctionnement de -40°C à +85°C. De plus, il respecte les normes REACH et RoHS3.
Le kit est fourni avec une alimentation de 12 V/2 A, des instructions de sécurité et un câble de débogage USB. Bien que quelques informations soient disponibles sur le site de documentation, de nombreuses ressources nécessitent une inscription par email pour obtenir une approbation manuelle pour l’accès aux documents.
Il est intéressant de noter que cette carte présente des similitudes avec le SBC iW-RainboW-G54S d’iWave Systems, qui est basé sur un module STM32MP133/MP135 conforme au format OSM Size-S. Cela souligne l’avantage d’utiliser une norme, permettant à la carte porteuse de supporter divers modules OSM allant de la taille 0 à la taille L, produits par iWave Systems et d’autres fabricants.
Pour l’instant, aucune information n’est disponible concernant la disponibilité ou les prix de ces modules. Toutefois, certaines indications laissent supposer que le module pourrait ne pas être totalement finalisé, les numéros de pièce n’étant pas clairement affichés sur les visuels fournis. Pour plus de détails, il est possible de consulter les pages produits dédiées au module et au SBC.
