Nouveau Microchip Maxtouch M1 Automotive Touch Screen Controchers Prise en charge des écrans incurvés, une technologie de bouton physique

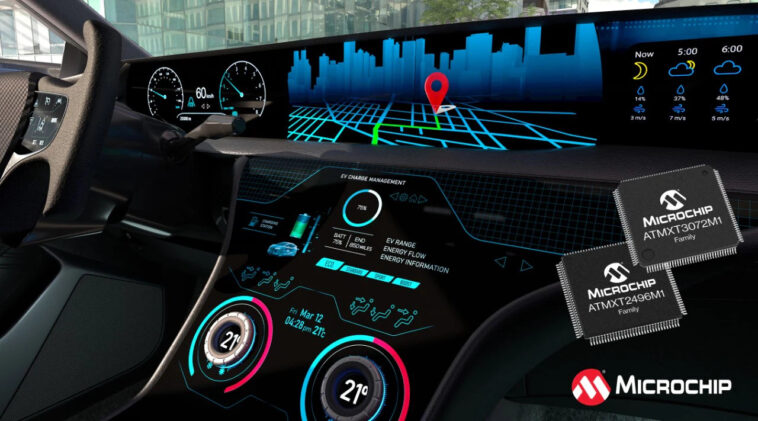

ATMXT3072M1 et ATMXT2496M1 de Microchip Technology Ajouter aux contrôleurs à écran tactile automobile MAXTOUCH M1 existants et sont conçus pour de grands écrans incurvés et libres, y compris ceux utilisant des technologies OLED et Microled.

Ces contrôleurs prennent en charge jusqu’à 112 canaux tactiles reconfigurables (ou 162 en mode ultra-large), permettant une fonctionnalité tactile pour les affichages jusqu’à 20 pouces (format 16: 9) ou de 34 pouces (format 7: 1). De plus, ils utilisent une acquisition de touche mutuelle intelligente pour améliorer le rapport signal / bruit (SNR) de +15 dB, assurant une détection tactile fiable dans des environnements à haute capacité. Les contrôleurs disposent également de la technologie de bouton intégrée (KOD) pour les boutons de contrôle physique sur les écrans tactiles et la rétroaction haptique à faible latence pour une interaction améliorée par l’utilisateur. Les commandes répondent aux normes de sécurité ASIL-A et B et soutiennent les mises à jour du micrologiciel OTA avec l’authentification SHA-512 pour la conformité à la cybersécurité (ISO 21434: 2021). Toutes ces fonctionnalités rendent ces MCU adaptés aux systèmes d’infodivertissement et de tableau de bord conviviaux.

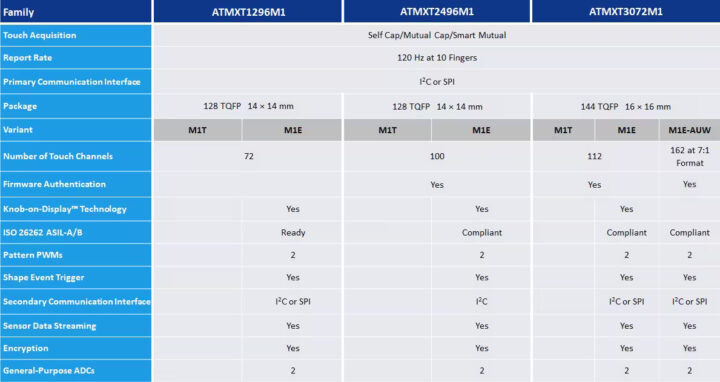

Microchip ATMXT3072M1 et ATMXT2496M1 Spécifications

• Canaux à écran tactile
  • Atmxt3072m1 – 112 lignes de capteur entièrement configurables
  • Atmxt2496m1 – 100 lignes de capteur entièrement configurables
• Taille tactile
  • Atmxt3072m1
    • Jusqu’à 17,65 ″ (rapport d’aspect 16: 9) avec une hauteur de capteur de 5,5 mm
    • Mode ultraide (ATMXT3072M1E-AUW) – jusqu’à 34 ″ (rapport d’aspect 7: 1)
  • ATMXT2496M1 – jusqu’à 15,9 ″ (rapport d’aspect 16: 9) avec une hauteur de capteur de 5,5 mm
• Multi-touch – suit jusqu’à 16 touches simultanées
• Méthodes de détection tactile
  • Capacité mutuelle (standard et intelligent)
  • Autonabilité
  • Capacité mutuelle P2P
• Performance tactile
  • Taux de rapport typique – ≥120 Hz (10 touches)
  • Latence tactile initiale – <25 ms
  • Diagnostics de capteur tactile automatique
• Support de Knob-on-Display (KOD)
  • Prend en charge jusqu’à 4 boutons avec jusqu’à 64 détenteurs
  • Zone de suppression configurable pour éviter les touches accidentelles
  • Fonction Push / Release facultative
• Suppression du bruit – Algorithmes adaptatifs pour contrer le bruit ambiant et en ligne de puissance
• Interfaces
  • I²c (jusqu’à 3,4 MHz)
  • SPI (jusqu’à 8 MHz)
• Débogage – interface SPI
• Sécurité
  • Configuration cryptée et données tactiles
  • Authentification du micrologiciel avec SHA-512
• Alimentation:
  • Digital (VDD) – 3,3 V
  • Analogique (AVDD) – 3,3 V
  • Drive haute tension (XVDD) – jusqu’à 8,5 V (mode mutuel intelligent: 3,3 V)
• Options de package
  • ATMXT3072M1 – TQFP de 144-lead (16 × 16 × 1 mm, hauteur de 0,4 mm)
  • ATMXT2496M1 – TQFP de 128-laads (14 × 14 × 1 mm, hauteur de 0,4 mm)
• Température de fonctionnement – -40 ° C à + 105 ° C (AEC-Q100 Grade 2)

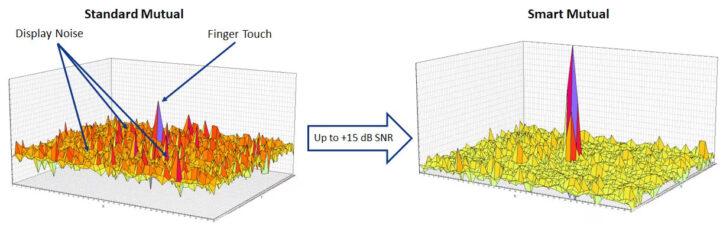

La société mentionne que les contrôleurs à écran tactile MAXTOUCH M1 Automotive prennent en charge l’acquisition et la technologie de bouton de désactivation de la touche Smart Mutual. L’acquisition de touche mutuelle intelligente est un algorithme de traitement du signal propriétaire qui augmente le rapport signal / bruit (SNR) de +15 dB, garantissant une détection tactile plus fiable et précise, même dans des environnements automobiles à haut bruit.

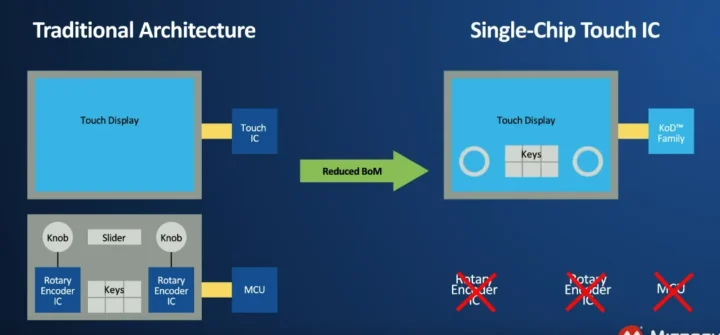

Les contrôleurs à écran tactile prennent également en charge la fonction KOD unique de Microchip, permettant aux boutons physiques d’être placés sur des écrans tactiles capacitifs, ce qui est rare dans d’autres kits de développement à écran tactile. Il supprime le besoin de CI encodeur rotatif et de MCU supplémentaire car tout est géré par le contrôleur à écran tactile. Vous pouvez consulter une démo KOD et mieux comprendre comment cela fonctionne dans la vidéo intégrée ci-dessous à l’aide de contrôleurs Kod Touch précédents.

https://www.youtube.com/watch?v=ieovxi9_tsg

Les puces sont conformes aux normes CISPR 25 de classe 5 pour la suppression de l’interférence électromagnétique (EMI), les deux contrôleurs disposent de la conformité ISO 26262 ASIL-A / B, fournissant des mécanismes de sécurité fonctionnels tels que le diagnostic des capteurs tactiles en temps réel et la détection des défauts. De plus, ces contrôleurs prennent en charge les données tactiles chiffrées et les paramètres de configuration, ainsi que l’authentification du micrologiciel SHA-512. Le code de correction d’erreur intégré (ECC) dans la mémoire flash améliore encore la fiabilité en empêchant la corruption des données.

Pour rendre le processus de développement rapide et simple, la société a conçu la carte de développement EV01S50A basée sur le contrôleur tactile ATMXT3072M1 et un capteur tactile ITO de 15,6 ”. La carte de développement est open source et vous pouvez obtenir le schéma et les fichiers de conception de la section de documentation de sa page de produits. Il peut être programmé avec la plate-forme de développement intégrée (IDP) gratuite de Maxtouch Studio Lite disponible pour Windows.

Au moment de la rédaction du moment de la rédaction, l’attron2496m1 serait en production. L’ATMXT3072M1, en revanche, est étiqueté comme un futur produit et n’a pas de prix ou de date de sortie. Cependant, vous pouvez déjà acheter la carte de développement EV01S50A basée sur ATMXT3072M1 auprès du magasin Microchip pour 150 $. Des informations supplémentaires sur les contrôleurs MAXTOUCH M1 sont disponibles sur la page des produits et dans le communiqué de presse.
