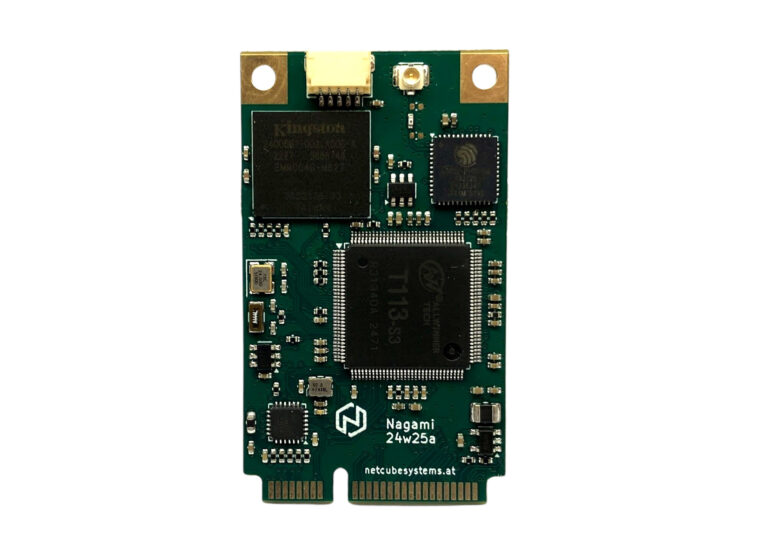

Selon cnx-software, le système sur module Nagami de NetCube Systems se distingue par son utilisation du SoC Allwinner T113-S3, récemment intégré à Linux 6.18. Ce SoM offre des caractéristiques particulières, y compris un format mini PCIe et un coprocesseur ESP32 qui facilite la connectivité avec WiFi 4 et Bluetooth.
Allwinner T113-S3 et 128 Mo de DDR3 : des fonctionnalités uniques pour l’utilisation IoT

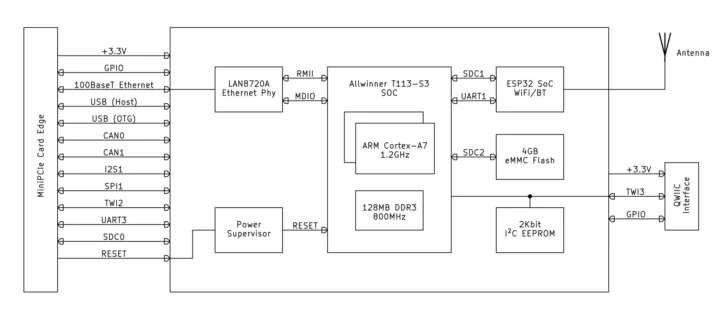

Le Nagami est équipé de 128 Mo de mémoire DDR3 intégrée, ainsi que de 4 Go de stockage eMMC. En termes de connexion, il possède un PHY Ethernet rapide et un connecteur Qwiic dédié pour les modules d’extension basés sur I2C. Toutes les interfaces d’entrée/sortie sont accessibles via un connecteur de bord mini PCIe standard, permettant de profiter d’un accès audio, Ethernet, USB 2.0 OTG/hôte, ainsi qu’une sélection d’entrées/sorties à faible vitesse.
Les principales spécificités du Nagami incluent un processeur Arm Cortex-A7 à double cœur cadencé à 1,2 GHz, avec un cache L1 de 32 Ko pour les instructions et les données, ainsi qu’un cache L2 de 256 Ko. Le SoC intègre également un DSP HiFi4 monocœur et gère le décodage vidéo H.265/H.264 jusqu’à 1080p60.
Support de connectivité : 10/100 Mbps avec WiFi 4 et Bluetooth 5.x
Le système dispose d’un contrôleur réseau PHY Ethernet 10/100 Mbps, tandis que la connectivité sans fil est assurée par le module ESP32, qui propose WiFi 4 et Bluetooth 5.x, connectés via UART et SDIO avec un connecteur d’antenne IPEX. Le connecteur de bord mini PCIe permet d’intégrer diverses interfaces telles que l’audio avec jusqu’à 2x I2S/PCM, ainsi qu’une entrée et sortie SPDIF. En termes de connectivité USB, le module comprend une interface USB 2.0 OTG et une hôte USB 2.0.
En plus, le Nagami supporte jusqu’à cinq UART, deux CAN 2.0B, quatre I2C et une interface SPI. L’alimentation est fournie par un adaptateur de 3,3 V, tout en respectant des dimensions de 50,95 x 30 mm pour un facteur de forme s’adaptant au mini PCIe standard.
Compatible avec les systèmes embarqués Linux, le Nagami s’appuie sur des outils tels que Buildroot ou Yocto et prend en charge les versions principales d’U-Boot ainsi que le noyau Linux. Ce module cible différents secteurs, notamment l’industrie, la domotique, l’IoT/IIoT et la robotique.
Cartes porteuses dédiées et options de personnalisation
Le journal des modifications de Linux 6.18 indique deux cartes porteuses conçues pour le Nagami. La première, la NetCube Systems Nagami Basic Carrier Board, est un simple support destiné à évaluer le module en le connectant à divers périphériques. La seconde, la carte personnalisée, permet d’intégrer un clavier, un lecteur NFC et une LED d’état, tous contrôlables via Ethernet avec prise en charge PoE.
Actuellement, les informations sur ces cartes porteuses ne sont pas disponibles sur le site de documentation, bien que des détails sur le module lui-même et le support logiciel soient fournis. Le Nagami représente la seconde carte basée sur Allwinner développée par NetCube Systems, une société autrichienne, suite à la carte d’automatisation Kumpat utilisant le SoC Allwinner V3.
Sur le marché, d’autres systèmes sur modules Allwinner T113-S3 existent, tels que le MYiR MYC-YT113X, mais peu d’entre eux offrent un support principal Linux, se contentant souvent d’une version BSP Linux 5.4. Pour l’instant, le SoM Nagami et ses cartes porteuses ne sont pas encore en vente, mais il est probable qu’ils figurent un jour sur la boutique Tindie de l’entreprise.
