NetBurner SOMRT1061 – Un SoM double Ethernet de la taille d’un tampon alimenté par le processeur croisé i.MX RT1061 de NXP

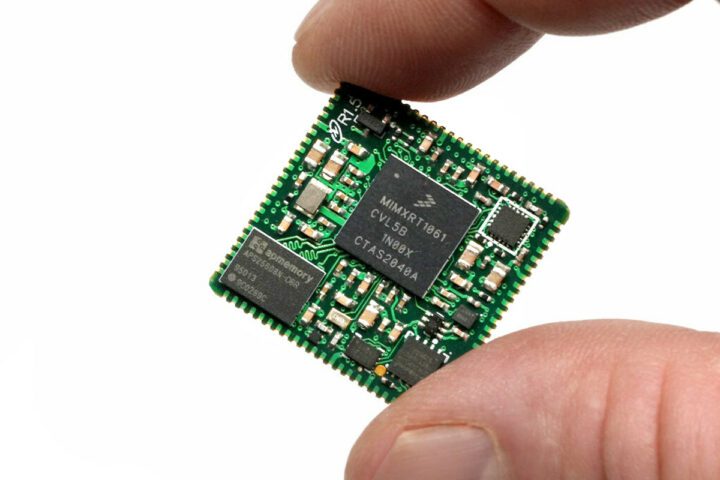

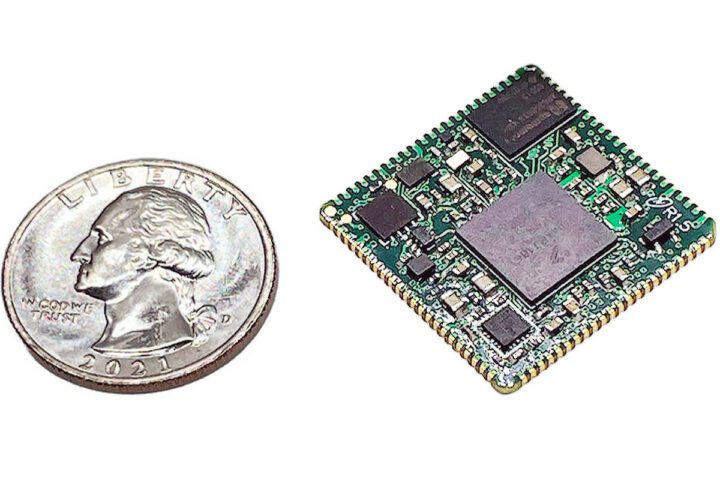

Le NetBurner SOMRT1061 est un système sur module (SoM) doté d’un format très compact de la taille d’un tampon mesurant seulement 25,4 mm x 25,4 mm, tout en bénéficiant d’une conception robuste et de 67 broches GPIO utilisables avec connecteurs de bord. Ces fonctionnalités rendent ce SoM idéal pour une large gamme d’applications médicales, industrielles et robotiques.

Le SoM est construit autour du SoC i.MX RT1061 Arm Cortex M7 du NXP et comprend 1 Mo de SRAM interne, 32 Mo de RAM externe et 8 Mo de stockage flash. Il comprend également un double Ethernet 10/100 M avec PTP, un capteur de température intégré, trois modules FlexIO, deux contrôleurs USB OTG 2.0, I2C, SPI, ADC, carte SD, CAN, UART et bien d’autres.

Spécifications du système sur module (SOM) NetBurner SOMRT1061

• SoC – NXP i.MX RT1061 Arm Cortex-M7 à 528 MHz.
• Mémoire
  • 1 Mo de SRAM sur le processeur
  • 32 Mo de RAM externe
• Stockage
  • Flash – 1 Mo de démarrage, 8 Mo d’application
  • SDHC – Interface de carte Flash
• Ethernet
  • Jusqu’à deux ports Ethernet 10/100 avec prise en charge 1588
  • Un PHY Ethernet est situé sur SOM, le deuxième port Ethernet nécessite un PHY externe
• USB – Deux contrôleurs USB OTG 2.0 avec PHY haute vitesse/pleine vitesse intégrés (partageant un VBUS) [current driver supports CDC mode]
• l’audio
  • Entrée et sortie S/PDIF
  • Trois modules d’interface audio synchrone (SAI) prenant en charge les interfaces I2S, TDM, codec/DSP et MQS pour un son de qualité moyenne via des pads GPIO
• GPIO – Jusqu’à 67 E/S à usage général avec capacité d’interruption
• FlexIO – Trois modules FlexIO configurables en I2C, SPI, UART, I2S, caméra I/F, bus parallèle 68K 8080, génération PWM/Waveform
• Capteur de température – Capteur de température sur matrice avec points de réglage programmables
• Bus d’adresse/données -12/16, 28/16 avec matériel de verrouillage d’adresse externe
• Série – 7 UART, 6 avec RTS/CTS
• Minuteries et PWM
  • Deux minuteries programmables générales (GPT) avec une résolution de 4 canaux de 32 bits chacune
  • Quatre minuteries d’interruption périodique (PIT) avec une résolution de 32 bits
  • Trois minuteries quadruples (QTimer) avec un total de 11 signaux d’E/S et des minuteries chaînables à 4 canaux de 16 bits chacune
  • Quatre FlexPWM avec jusqu’à 8 canaux PWM individuels pour chaque canal (résolution 16 bits)
• Autres E/S numériques basse vitesse – 3 ports CAN (dont 1 CAN FD), 3 interfaces I2C, 3 interfaces SPI, jusqu’à 2 FLASH Quad SPI simple/double canal avec prise en charge XIP
• Pouvoir
  • Tension d’entrée CC : 3,3 V à 150 mA typique, 330 mA maximum
  • Les modes basse consommation réduisent la consommation d’énergie en fonction des périphériques activés
• Dimensions – 25,4 x 25,4 mm
• Poids – 1,14 grammes
• Environnemental
  • Température de fonctionnement : -40° à 85°C
  • Conformité RoHS ; garantit que les appareils électroniques sont fabriqués avec moins de matériaux nocifs

En dehors de cela, le SoM comprend deux minuteries programmables générales, quatre minuteries d’interruption périodique, trois minuteries quadruples (QTimer) avec un total de 11 signaux d’E/S, quatre FlexPWM, quatre encodeurs/décodeurs en quadrature et de nombreuses autres fonctionnalités.

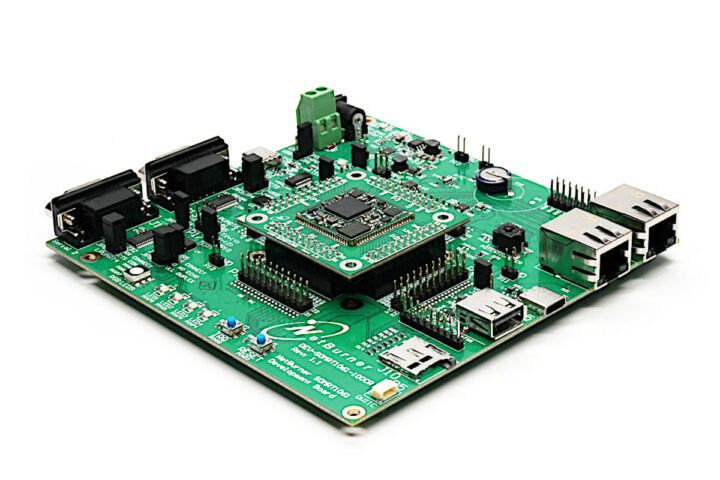

Pour ceux qui souhaitent démarrer rapidement avec le module, la société propose un kit de développement pratique construit autour du SOMRT1061 pré-soudé sur une carte support. Cette configuration expose toutes les E/S et périphériques pour l’expérimentation et le prototypage. De plus, la société propose une licence pour le kit de développement réseau NetBurner (NNDK), simplifiant la création d’applications embarquées.

Avec le SOMRT1061, vous bénéficierez de la prise en charge des systèmes basés sur RTOS, des piles réseau (y compris TLS/SSH/HTTPS) et des pilotes de périphériques. Les développeurs peuvent utiliser le compilateur et le débogueur GCC, ainsi que des environnements de développement comme Eclipse et la ligne de commande. Le logiciel peut être facilement intégré à d’autres outils comme VSCode. Toute la documentation, y compris le pilote de port Virtual COMM, le manuel de référence et d’autres documents, est disponible dans la section « Documents et téléchargements » de la page des produits.

Le SOM intégré NetBurner i.MX RT1061 et le kit de développement IoT i.MX RT1061 SOMRT1061 peuvent être achetés à partir de leurs pages produits respectives où le SOM est au prix de 49 $ et le kit de développement vous coûtera 129,00 $. De plus amples informations peuvent également être trouvées dans le communiqué de presse.

Merci à TLS pour le conseil.
