Nous venons d’écrire sur le Nanopi R3S LTS Dual Gigabit Ethernet SBC and Router avec sortie HDMI et un connecteur de haut-parleur la semaine dernière, mais FriendlyElec est de retour avec la production vidéo Nanopi R76 similaire, équipé de deux ports de 2,5 gbe SOC couplé avec jusqu’à 16 Go de LPDDR5.

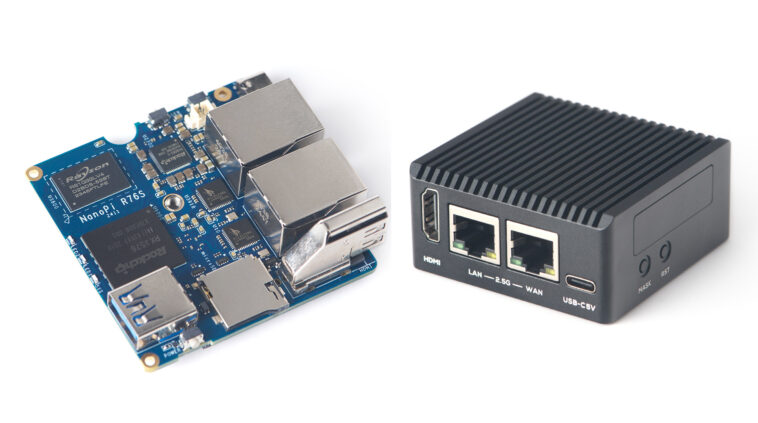

Comme ses prédécesseurs, les Nanopi R76 sont offerts comme une planche nue ou avec une enceinte métallique. Il est livré avec un flash EMMC de 32 Go, une fente de carte microSD, un port USB 3.0 pour le stockage ou une expansion sans fil, un port USB-C pour l’alimentation, un petit connecteur GPIO FPC à 8 broches et quelques boutons et LED.

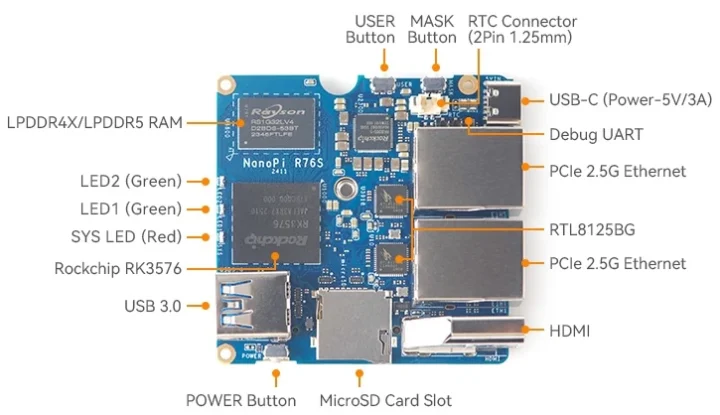

NANOPI R76S Spécifications:
- Soc – Rockchip RK3576
- CPU – CPU octa-core avec cœurs 4x cortex-a72 à 2,2 GHz, 4x cœurs de cortex-A53 à 2,0 GHz
- GPU – ARM MALI-G52 MC3 GPU avec prise en charge des OpenGL ES 1.1, 2.0 et 3.2, OpenCL 2.0 et Vulkan 1.2
- Accélérateur NPU – 6 Tops (INT8) AI avec prise en charge des opérations mixtes INT4, INT8, INT16, BF16, TF32.
- VPU
- Décodeur vidéo
- H.265, VP9, AV1 et AVS2 jusqu’à 8 kp30 ou 4kp120
- H.264 / AVC et MJPEG jusqu’à 4kp60
- Encodeur vidéo – H.264, H.265, MJPEG jusqu’à 4kp60
- Décodeur vidéo
- Mémoire système – 2 Go ou 4 Go LPDDR4X ou 16 Go LPDDR5
- Stockage
- Flash EMMC de 32 Go
- Prise de carte microSD avec prise en charge de UHS-1
- Sortie vidéo – port HDMI 2.0 jusqu’à 4kp60
- Réseautage
- Ports 2x 2,5GBE RJ45 via des contrôleurs PCIe RTL8125BG, chacun testé jusqu’à 2,30 Gbit / s (RX) et 2,10 Gbit / Gbps (TX) avec IPERF3

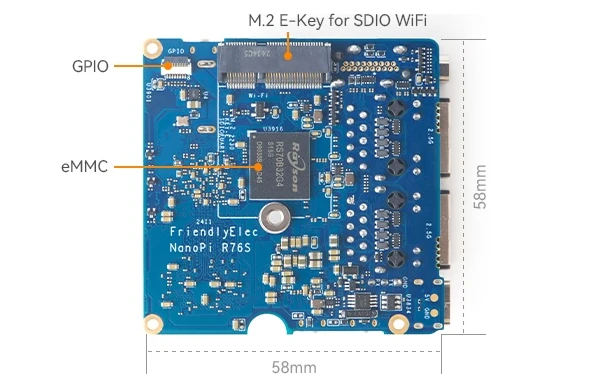

- Module SDIO WiFi / Bluetooth en option via M.2 Socket E-Key
- USB
- Port 1x USB 3.2 Gen 1 de type A
- Port 1x USB-C pour l’alimentation et les données (pour flasher le firmware)
- Extension – Connecteur GPIO FPIO à 8 broches
- Débogage – En-tête UART à 3 broches (1,5 Mbps Baudrate)
- Mission
- Boutons d’alimentation, d’utilisateur et de masque
- Connecteur à 2 broches pour la batterie RTC pour le Hym8563TS RTC
- 3x LED: Sys, LED1 et LED2
- Alimentation – 5V / 3A via le port USB Type-C
- Dimensions – PCB: 58 x 58 mm (PCB 8 couches); Enceinte: 62,5 x 62,5 x 29,2 mm
- Poids – 37,5 grammes sans le cas, 145,5 grammes avec l’enceinte métallique
- Plage de températures – 0 à 70 ° C
Friendlytelec fournit une longue liste d’outils de système d’exploitation pris en charge et de logiciels: Alpine Linux, Android 14 Tablet / TV, Buildroot, Debian 12 Core, Debian 11 Desktop, FriendlyWrt 21.02 / 23.05 / 24.10 (OpenWrt Fork), OpenMediaVault, Proxmox VE, Ubuntu 20.04 / 24.04 Desktop et UBUNTU 24.04 CORST, ALLOBS RECHERCHT et 6 Support U-Boot 2017.09. C’est à peu près la même liste que pour les Nanopi R3S LTS, bien qu’avec quelques variations. Plus de détails techniques et de liens vers des images peuvent être trouvés sur le wiki.
Les personnes qui souhaitent utiliser les R76 comme un dispositif de réseautage sans tête avec son enceinte déploreront à nouveau le manque d’accès à l’en-tête UART sans avoir à ouvrir l’appareil, tandis que le ROCKCHIP ROCK3582 RACSE ROCK3582 similaire fournit un port de débogage USB-C pour un accès facile à la console série. Cependant, notez que le périphérique RADXA n’offre pas de sortie HDMI ni de socket M.2 pour WiFi / Bluetooth.

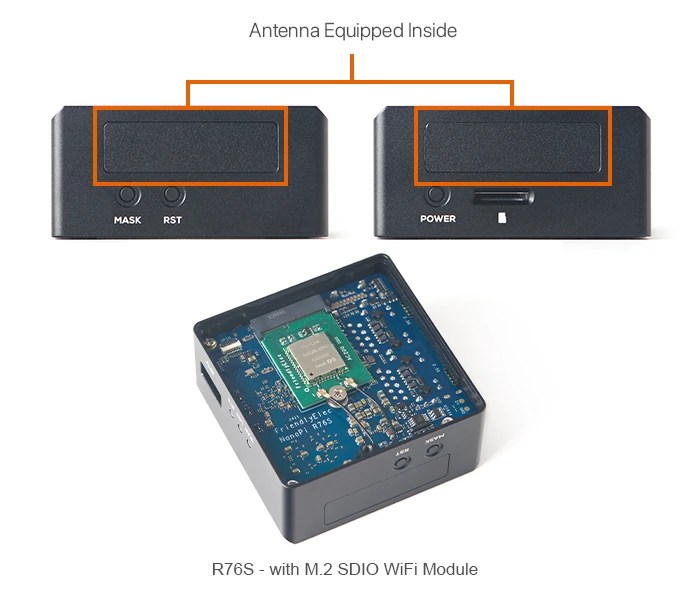

La plupart des autres cartes Nanopi ne prennent pas en charge le WiFi et le Bluetooth, mais la nouvelle carte Rockchip RK3576 fait via une prise M.2 pour un module sans fil SDIO et deux antennes internes.
Le Nanopi R76 commence à 49 $ avec la planche uniquement, 2 Go de RAM et 32 Go EMMC Flash, et monte jusqu’à 99 $ pour le module avec 16 Go de RAM et une enceinte métallique. Pour une raison quelconque, la société n’a pas encore offert le module AC200 SDIO Wireless (WiFi 5 + Bluetooth 5.0) en option sur la page R76S, mais je pouvais le trouver pour 9,99 $ sur une autre page.
