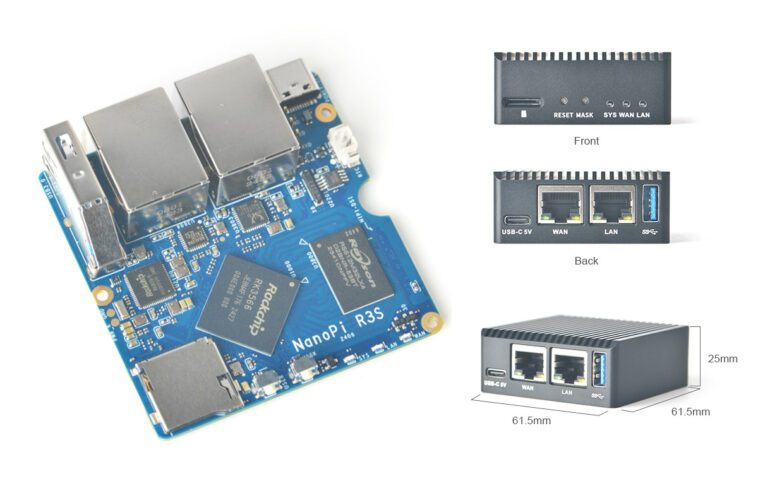

FriendlyELEC NanoPi R3S est un SBC et routeur Rockchip RK3566 à bas prix avec deux ports Ethernet Gigabit, un port hôte USB 3.0, un port USB-C pour l’alimentation et les données, un emplacement pour carte microSD, des boutons de réinitialisation et de masquage et quelques LED. Il dispose également d’un connecteur MIPI DSI pour les personnes souhaitant connecter un écran.
Sa conception et sa taille sont similaires à celles du NanoPi R5C double SBC 2,5 GbE et routeur, il peut donc être considéré comme une alternative à faible coût avec double GbE, pas de prise M.2 pour le WiFi et le Bluetooth, un seul port USB 3.0 et pas de sortie vidéo HDMI. L’entreprise le présente comme une plate-forme peu coûteuse pour les applications IoT, les solutions NAS de base, etc.

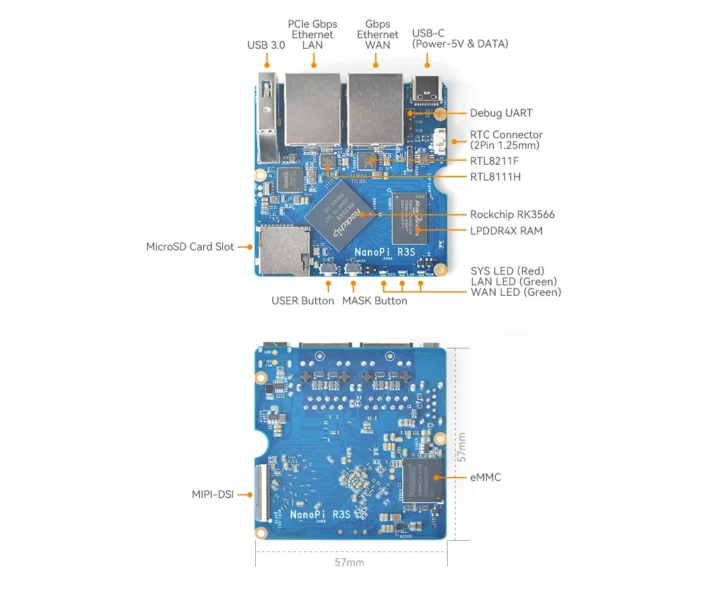

Spécifications du NanoPi R3S :
- SoC – Rockchip RK3566
- Processeur – Processeur Cortex-A55 à quatre cœurs jusqu’à 2,0 GHz
- Processeur graphique – Processeur graphique Arm Mali-G52 MP2
- NPU – Accélérateur d’IA 0,8 TOPS
- Unité de puissance virtuelle
- Décodeur vidéo 4Kp60 H.265/H.264/VP9
- Encodeur vidéo 1080p60 H.264/H.265
- Mémoire système – 2 Go LPDDR4X
- Stockage
- Mémoire flash eMMC 32 Go en option
- Prise pour carte MicroSD
- Interface d’affichage – Connecteur MIPI DSI FPC 30 broches (CNXSoft : je n’ai pas pu trouver de documentation à ce sujet ni d’écran connu pour fonctionner)
- Mise en réseau – 2 ports Gigabit Ethernet RJ45
- WAN via contrôleur Realtek RTL8111H PCIe vers GbE testé jusqu’à 934 Mbps (Tx) et 936 Mbps (Rx)
- LAN via Realtek RTL8211E testé jusqu’à 934 Mbps (Tx) et 941 Mbps (Rx)
- USB
- 1 port USB 3.2 Gen 1 Type-A
- 1 port USB-C pour l’alimentation et les données (par exemple pour flasher le firmware)
- Débogage – En-tête UART à 3 broches (débit en bauds de 1,5 Mbps)
- Divers
- Clé de masquage pour la mise à jour du flash eMMC
- Bouton utilisateur
- Connecteur à 2 broches pour RTC
- 3x LED utilisateur pour SYS, LAN, WAN
- Alimentation – 5 V via le port USB Type-C
- Dimensions – PCB : 57 x 57 mm ; boîtier : 61,5 x 61,5 x 25 mm
- Poids – 30 grammes sans le boîtier, 144 grammes avec le boîtier métallique
- Plage de température – 0 à 80°C
FriendlyELEC fournit des images Ubuntu Noble 24.04 Core, Debian 12 Core, OpenMediaVault 6.1 et FriendlyWrt (fork d’OpenWrt 21.02 ou 23.05) pour la carte, toutes basées sur Linux 6.1.x et u-boot
v2017.09. Ils peuvent être flashés sur la mémoire flash eMMC via une carte microSD ou un câble USB-C via l’utilitaire eFlasher ou démarrés directement depuis la carte microSD. Vous trouverez la documentation et les images du système d’exploitation sur le wiki.

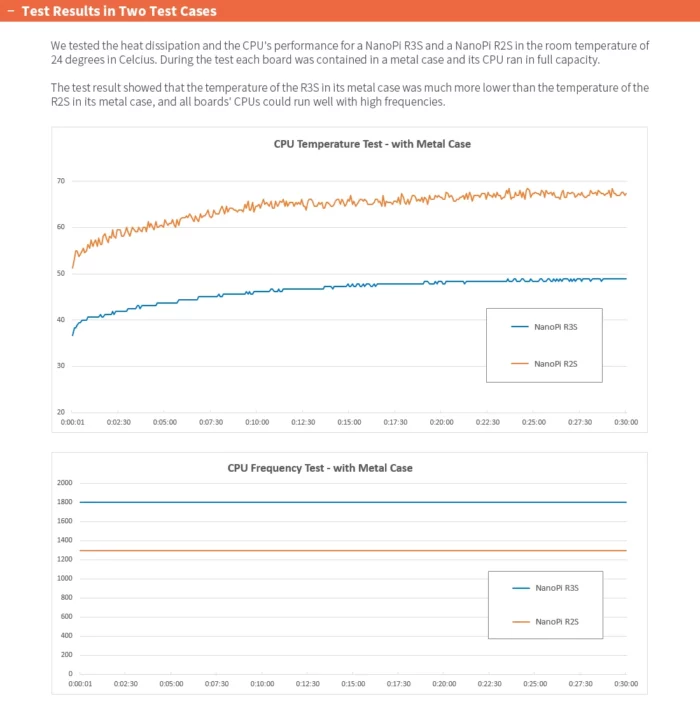

J’ai comparé le NanoPi R5C dans la présentation car les deux sont basés sur le processeur Rockchip RK3566/RK3568, mais il s’agit plutôt d’une mise à jour de la carte et de la passerelle IoT NanoPi R2S double GbE basée sur Rockchip RK3328 avec de meilleures performances et des fonctionnalités supplémentaires comme un port USB 3.0 Type-A et MIPI DSI. FriendlyELEC montre que le R3S fonctionne beaucoup plus froid que le R2S lorsqu’il est utilisé dans le même boîtier métallique/un boîtier métallique similaire.
La carte NanoPi R3S peut être achetée pour seulement 30 $ sans flash eMMC (ou 35 $ avec flash 32 Go), et le boîtier métallique ajoute 5 $, donc un kit complet avec flash eMMC 32 Go et un boîtier métallique se vend 40 $ plus les frais de port.
