NANOPI R3S LTS LTS DUAL GIGABIT Ethernet Router Board Gains HDMI Sortie et Connecteur de haut-parleur

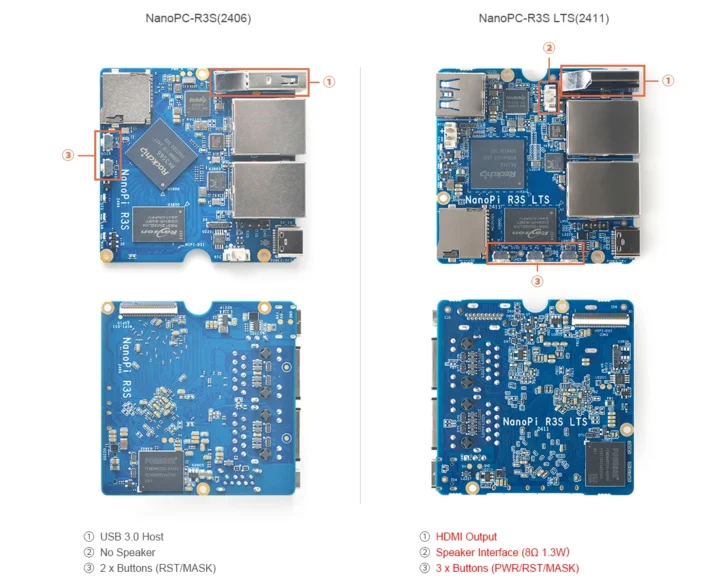

Friendlytelec Nanopi R3S LTS est une mise à jour du routeur Gigabit Ethernet à double coût Nanopi R3S introduit l’année dernière, qui gagne la sortie HDMI, un connecteur de haut-parleur et un bouton d’alimentation.

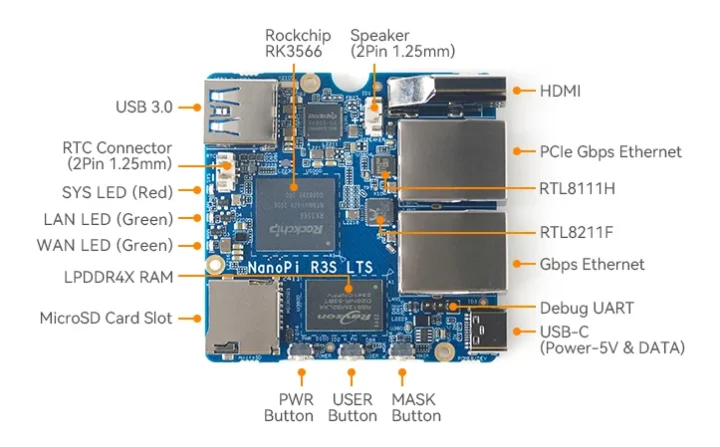

Le nouveau modèle dispose toujours d’un SoC RockChip RK3566 avec jusqu’à 2 Go de RAM, d’un flash EMMC de 32 Go en option, d’une prise de carte microSD, d’un connecteur d’affichage MIPI DSI, d’un port USB 3,2 Gen 1, et d’un port USB-C pour l’alimentation et de la programmation, ainsi qu’un en-tête UART 3-PIN accessible après l’ouverture de l’enceinte métallique.

NANOPI R3S-LTS Spécifications:

• Soc – Rockchip RK3566
  • CPU – Processeur quad-core Cortex-A55 @ jusqu’à 1,8 GHz
  • GPU – GPU ARM Mali-G52 MP2
  • NPU – 1 Accélérateur AI Tops
  • VPU
    • 4KP60 H.265 / H.264 / VP9 Décodeur vidéo
    • 1080p60 H.264 / H.265 Encodeur vidéo
• Mémoire système – 1 Go ou 2 Go LPDDR4 / 4XX
• Stockage
  • Flash EMMC en option de 32 Go en option
  • Prise de carte microSD avec prise en charge de l’UHS-1 (SDR104)
• Sortie vidéo
  • Port HDMI 2.0 jusqu’à 4kp60
  • Connecteur FPC MIPI DSI à 30 broches
• Connecteur audio – haut-parleur
• Réseautage – Ports Gigabit Ethernet Gigabit RJ45
  • WAN via realtek rtl8111h pCIe to GBE Controller testé jusqu’à 934 Mbps (TX) et 936 Mbps (RX)
  • LAN via RealTek RTL8211E a testé jusqu’à 934 Mbps (TX) et 941 Mbps (RX)
• USB
  • Port 1x USB 3.2 Gen 1 de type A
  • Port 1x USB-C pour l’alimentation et les données (pour flasher le firmware)
• Débogage – En-tête UART à 3 broches (1,5 Mbps Baudrate)
• Mission
  • Boutons d’alimentation, d’utilisateur et de masque
  • Connecteur à 2 broches pour la batterie RTC pour le Hym8563TS RTC
  • 3x LED utilisateur pour SYS, LAN, WAN
• Alimentation – 5V / 2A via le port USB Type-C

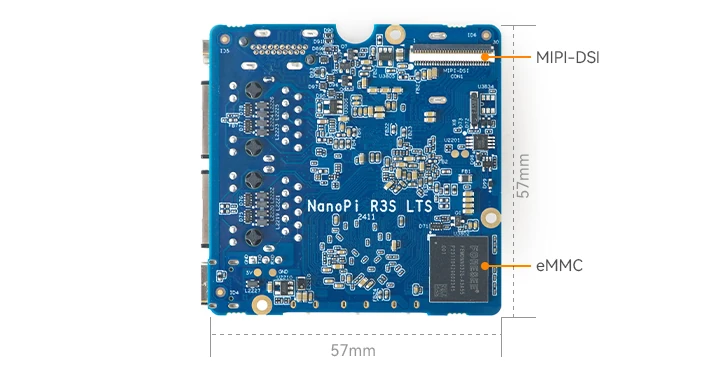

• Dimensions – PCB: 57 x 57 mm (PCB 8 couches); Enceinte: 61,5 x 61,5 x 25 mm
• Poids – 35 grammes sans le boîtier, 150 grammes avec l’enceinte métallique
• Plage de températures – 0 à 70 ° C

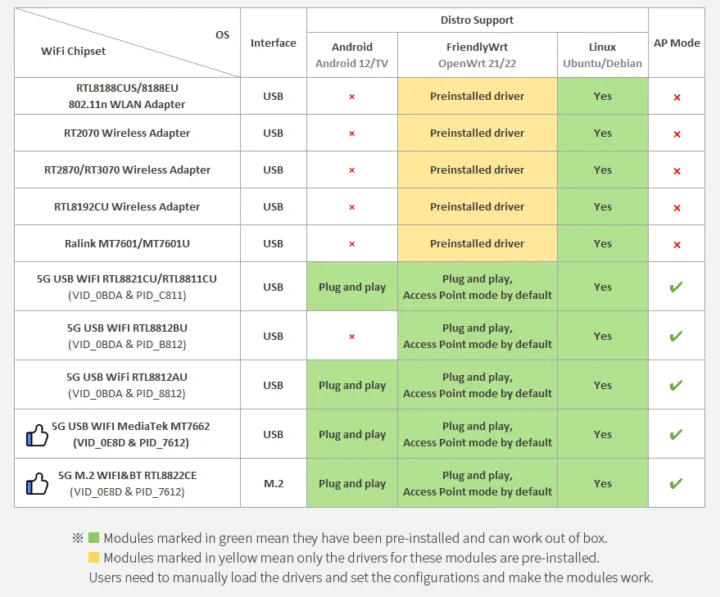

Comme d’habitude, il n’y a pas de WiFi à bord, et à la place, la société recommande une liste des Dongles WiFi MediaTek et Realtek USB testés avec FriendlyWrt et d’autres distributions Linux: RTL8188CUS / RTL8188EU. RT2070, RT2870 / RT3070, RTL8192CU, RALINK MT7601 / MT7601U, RTL8821CU / RTL8811CU, et autres. Certains prennent en charge le mode Point d’accès et d’autres uniquement en mode station.

Friendlytelec fournit une longue liste d’outils de système d’exploitation pris en charge et de logiciels: Alpine Linux, Buildroot, Debian 12 Core, Debian 11 Desktop, Friendlycore 20.04 (Ubuntu Core), FriendlyWrt 21.02 / 23.05 / 24.10 (OpenWrt Fork), OpenMediaVault, Proxmox VE, Ubuntu 20.04 Bureau LTS et U-Boot 2017.09 Support. Le niveau de support varie probablement et certains OS / outils peuvent fonctionner mieux que d’autres sur le conseil d’administration. Vous trouverez plus de détails et de liens vers des images sur le wiki Share pour les cartes Nanopi R3S et Nanopi R3S LTS.

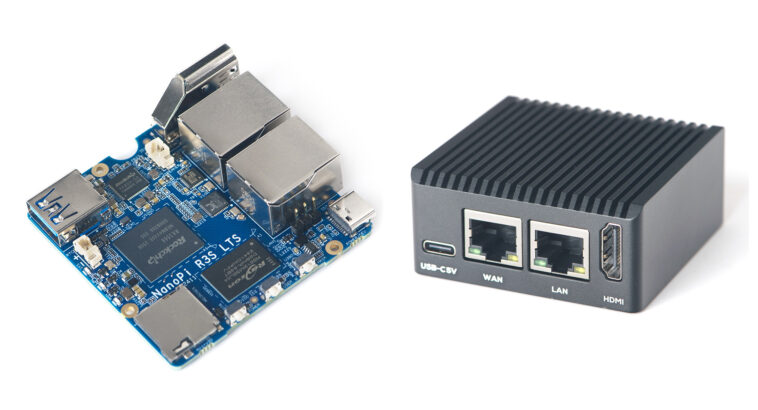

Le Nanopi R3S LTS est en place pour la commande / précommande à partir de 25 $ pour le modèle avec 1 Go de RAM, pas de flash EMMC et pas de boîtier en métal. Le modèle Top avec un flash EMMC de 2 Go, 32 Go, et un boîtier en métal va pour 42 $. Les variantes de 2 Go de RAM sont disponibles dès maintenant, tandis que les modèles avec 1 Go de RAM sont en pré-commande avec l’expédition prévue pour commencer à la fin de ce mois.
