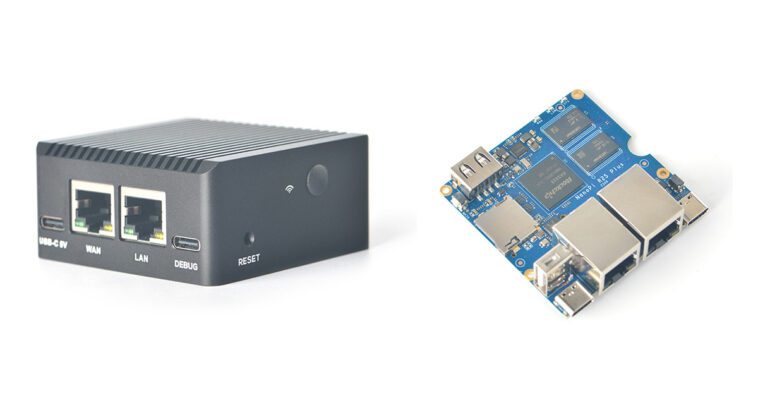

NanoPi R2S Plus dual GbE SBC et routeur est une mise à jour du NanoPi R2S SBC alimenté par Rockchip RK3328 qui a été introduit en 2020 avec le nouveau modèle ajoutant un flash eMMC de 32 Go, un port de débogage USB-C pour un débogage plus facile sans avoir à ouvrir le boîtier. , et une prise M.2 pour un module WiFi SDIO en option.
Le NanoPi R2 Plus est toujours livré avec 1 Go de mémoire DDR4, une carte microSD, deux ports Ethernet Gigabit implémentés via le GMAC du RK3328 et un contrôleur USB 3.0, ajoute un port USB 2.0 supplémentaire et abandonne le port micro USB utilisé pour l’alimentation avec un port USB. Port C.
Spécifications du NanoPi R2S Plus :
- SoC – Rockchip RK3328 quadricœur Cortex-A53 à 1,5 GHz avec Arm Mali-450MP2
- Mémoire système – 1 Go de RAM DDR4
- Stockage – Flash eMMC de 32 Go, emplacement pour carte MicroSD,
Empreinte flash SPI - Connectivité
- 1x Gigabit Ethernet (WAN) jusqu’à 941 Mbps (mesuré) via le contrôleur Gigabit Ethernet Realtek RTL8211F
- 1x Gigabit Ethernet (LAN) jusqu’à 941 Mbps (mesuré) via Realtek RTL8153B USB 3.0 vers contrôleur Gigabit Ethernet
- Le module sans fil M.2 RTL8822CS WiFi 5 et Bluetooth 5.0 en option prend en charge les modes AP et répéteur
- Deux trous d’antenne
- USB – 2x port hôte USB Type-A, 1x port USB-C (alimentation + esclave)
- Débogage
- Connecteur à 3 broches au pas de 2,54 mm pour console série
- Port de débogage USB-C pour console série réglé sur 1 500 000 bps
- Expansion
- Prise M.2 E-Key pour module WiFi SDIO
Connecteur GPIO 10 broches avec GPIO, I2C, UART, IR_Rx, 5V, 3,3V et GND
- Divers – 3x LED (WAN, LAN, SYS), boutons utilisateur et maskrom,
en-tête de ventilateur - Alimentation – 5 V CC/2 A via port USB-C
- Dimensions
- PCB – 58 x 58 mm (au lieu de 55,6 x 52 mm pour le NanoPi R2S)
- Routeur – 63,5 x 62,5 x 25,4 mm
- Poids – 145 grammes avec boîtier métallique
- Plage de température – 0°C à 70°C
Le nouveau PCB semble être légèrement plus grand, et d’autres petits changements incluent la suppression de l’en-tête GPIO à 10 broches et de l’empreinte flash SPI, nous obtenons deux boutons au lieu d’un et deux ports USB 2.0 au lieu d’un.
Nous avons examiné le NanoPi R2S avec Armbian (Linux 5.8) en octobre 2020, mais FriendlyELEC a désormais fourni des images basées sur Linux 6.1 de FriendlyWrt (fork d’OpenWrt), OpenMediaVault, Debian Core et Ubuntu Core pour le nouveau NanoPi R2S Plus, qui vous trouverez dans le wiki des instructions détaillées.
FriendlyELEC vend le NanoPi R2S Plus SBC pour 30 $ et le NanoPi R2S Plus Combo avec boîtier métallique pour 36 $. Un module M.2 WiFi RTL8822CS est proposé en option au prix de 9,99 $ avec deux antennes dans un format inhabituellement court. Le nouveau modèle rend fondamentalement obsolète l’ancien NanoPi R2C Plus « optimisé en termes de coûts », et je ne le trouve plus sur le site Web de FriendlyELEC.
Via LinuxGizmos
