NanoPi M6 – Une solution SBC Rockchip RK3588S et IHM sans ventilateur avec un écran tactile intégré de 3,5 pouces

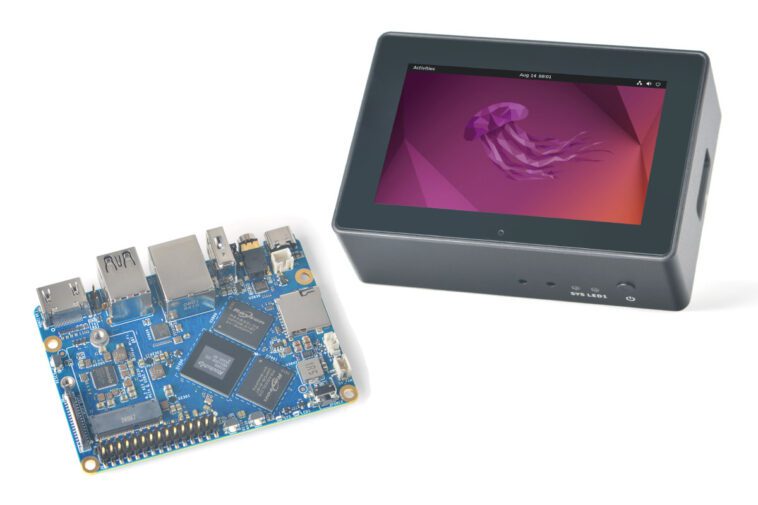

NanoPi M6 est un SBC (single board computer) Rockchip RK3588S qui est également proposé comme solution IHM complète sans ventilateur avec un boîtier métallique et un écran tactile capacitif de 3,5 pouces avec une résolution de 800 × 480.

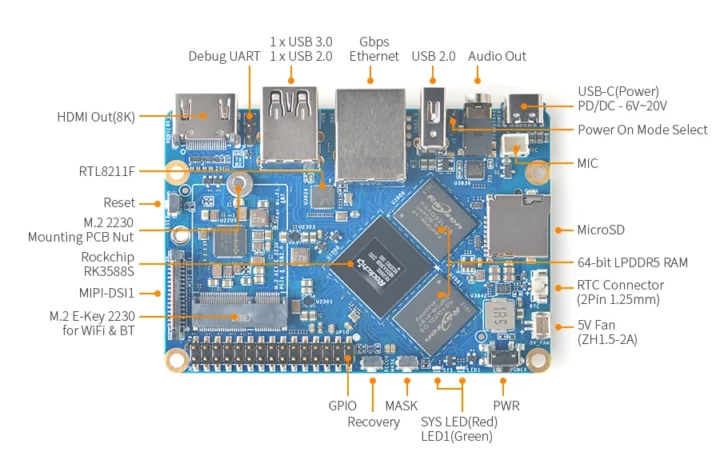

Le M6 est proposé avec une mémoire LPDDR5 de 4 Go à 32 Go, prend en charge les modules flash microSD, eMMC et le stockage de démarrage SSD M.2 NVMe, dispose d’un port HDMI 2.1, de deux connecteurs MIPI DSI, de deux connecteurs de caméra MIPI CSI, d’un Ethernet gigabit, d’une prise M.2 E-Key pour le WiFi et le Bluetooth, et d’un en-tête GPIO à 30 broches pour l’extension parmi quelques autres ports et fonctionnalités.

Spécifications du NanoPi M6 :

• SoC – Rockchip RK3588S
  • Processeur – Processeur octa-core avec 4 cœurs Cortex-A76 jusqu’à 2,4 GHz, 4 cœurs Cortex-A55 jusqu’à 1,8 GHz
  • GPU – GPU Arm Mali-G610 MP4 compatible avec les API OpenGL ES 3.2, OpenCL 2.2 et Vulkan 1.2
  • VPU – Décodeur vidéo 8Kp60 pour codecs H.265/AVS2/VP9/H.264/AV1, encodeur vidéo 8Kp30 H.265/H.264
  • Accélérateur d’IA – 6 TOPS NPU
• Mémoire système – 4 Go, 16 Go ou 32 Go LPDDR5 à 2400 MHz
• Stockage
  • Support de module eMMC prenant en charge le mode HS400
  • Emplacement pour carte MicroSD avec prise en charge du mode SDR104
  • Socket M.2 M-Key avec PCIe 2.1 x1 pour SSD NVMe
• Sortie vidéo
  • Port HDMI 2.1 jusqu’à 7680 × 4320 à 60 Hz ; format RVB/YUV (jusqu’à 10 bits)

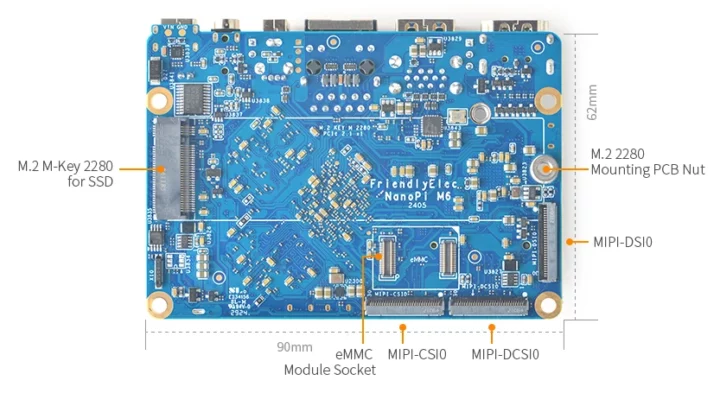

  • 2 connecteurs MIPI-DSI à 4 voies

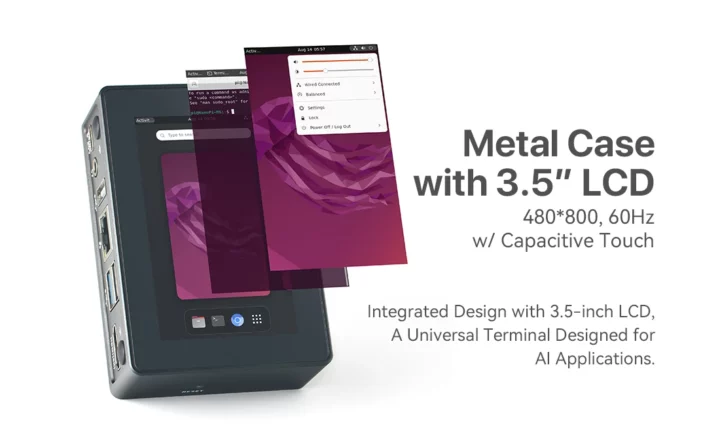

• Affichage en option – Écran tactile LCD de 3,5 pouces avec résolution 800 × 480 et écran tactile capacitif connecté à l’un des connecteurs MIPI DSI
• Entrée caméra
  • Connecteur MIPI-CSI V1.2 à 4 voies
  • Connecteur PHY D/C MIPI-CSI à 4 voies
• Audio
  • Prise jack 3,5 mm pour sortie casque stéréo
  • Connecteur PH-2A 2,0 mm pour entrée microphone analogique
• Mise en réseau
  • Port Gigabit Ethernet RJ45
  • WiFi et Bluetooth en option via prise M.2 E-key avec PCIe 2.1 x1 et hôte USB 2.0
• USB
  • 1 port USB 3.0 Type-A
  • 2 ports USB 2.0 Type-A
• Expansion
  • Prise M.2 Key-M pour stockage PCIe
  • Prise M.2 Key-E pour WiFi/Bluetooth (PCIe/USB)
  • Connecteur GPIO 30 broches 2,54 mm avec jusqu’à 1x SPI, 6x UART, 3x I2C, 1x SPDIF, 4x PWM, 20x GPIO
• Débogage – Connecteur à 3 broches pour console série
• Divers
  • 2x LED utilisateur
  • Connecteur d’entrée de batterie RTC à 2 broches pour circuit intégré RTC HYM8563TS à faible consommation
  • Boutons – MASK, Reset, Recovery, Power
  • Connecteur de ventilateur 5V
• Alimentation – Entrée 6V~20V via USB-C avec prise en charge PD
• Dimensions et poids
  • SBC – 90 x 62 mm (PCB 8 couches) | 52 grammes

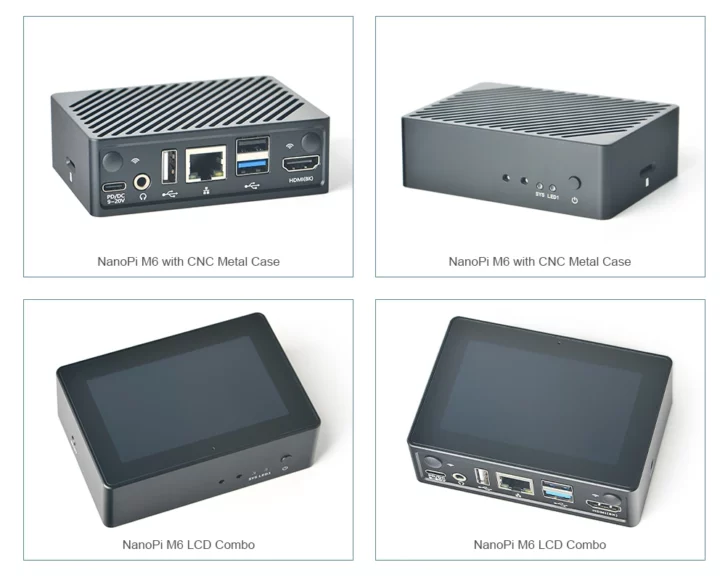

  • Boîtier en métal – 94,5 x 68 x 30 mm | 252 grammes
  • Boîtier en métal + écran LCD – 99 x 68 x 31 mm | 275 grammes
• Plage de température – 0°C à 70°C

FriendlyELEC fournit des images de système d’exploitation pour Debian 12 Core (headless), Debian 11 Desktop et Minimal, Ubuntu 20.04 Desktop, Ubuntu 22.04 Desktop et Minimal, Xubuntu 22.04, Android 12 TV, Android 12 Tablet, OpenMediaVault et FriendlyWrt, un fork d’OpenWrt. Toutes les images sont basées sur Linux 6.1 et la prise en charge d’Ubuntu 24.04 arrive bientôt. Vous trouverez ces informations et d’autres dans le wiki. Je m’attends à ce que le NanoPi M6 bénéficie du travail logiciel effectué sur le NanoPi R6S précédent que nous avons examiné avec Ubuntu 22.04.

La société a testé le NanoPi M6 dans son boîtier métallique avec ou sans écran et la température maximale du processeur était inférieure à 70 °C. Comme la carte n’est pas équipée du WiFi, elle fournit également une liste des dongles WiFi pris en charge. Ces informations sont disponibles sur la page produit où vous pouvez également acheter le NanoPi M6 pour 70 $ et plus selon les options. Le modèle haut de gamme avec 32 Go de RAM, un module flash eMMC de 64 Go, un boîtier métallique et un écran tactile de 3,5 pouces coûte 205 $.
