NANOPI M5 – A Rockchip RK3576 SBC avec HDMI, Dual GBE, M.2 NVME et SDIO WiFi Sockets, UFS 2.0 Support de stockage

Il semble que tout le monde lance maintenant du matériel basé sur le SoC Rockchip RK3576, le petit frère du RK3588 avec des noyaux Cortex-A72 / A53 au lieu de noyaux Cortex-A76 / A55, de sortie vidéo 4K et d’un GPU Mali-G52 à milieu de gamme, tout en gardant la plupart des mêmes interfaces.

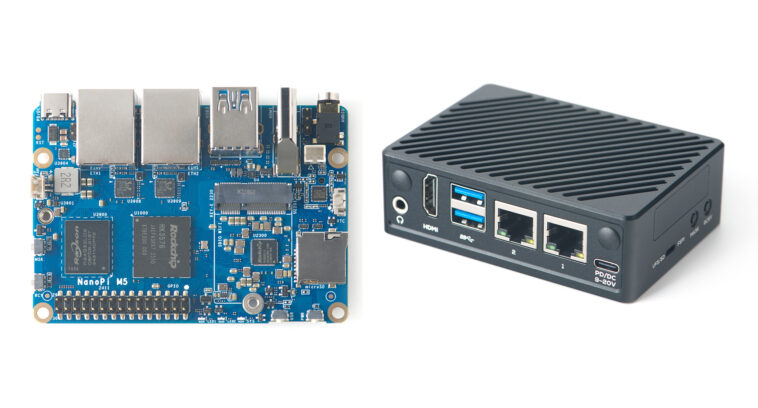

Friendlytelec a maintenant rejoint la mêlée avec le Nanopi M5 SBC équipé de 4 Go LPDDR4X ou 16 Go LPDDR5, des sockets pour un module UFS et un M.2 NVME SSD, HDMI 2.0 et MIPI DSI Interfaces, deux caméras MIPI CSI, deux portes d’étage d’éthobre de Gigabit, AI 3.5mm 3.0 ports, un en-tête GPIO à 30 broches, et plus encore.

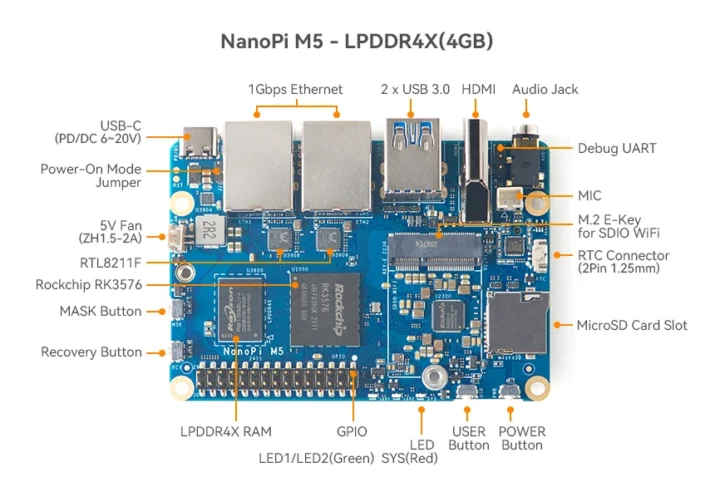

Spécifications Nanopi M5:

• Soc – Rockchip RK3576
  • CPU – CPU octa-core avec cœurs 4x cortex-a72 à 2,2 GHz, 4x cœurs de cortex-A53 à 2,0 GHz
  • GPU – ARM MALI-G52 MC3 GPU avec prise en charge des OpenGL ES 1.1, 2.0 et 3.2, OpenCL 2.0 et Vulkan 1.2
  • Accélérateur NPU – 6 Tops (INT8) AI avec prise en charge des opérations mixtes INT4, INT8, INT16, BF16, TF32.
  • VPU
    • Décodeur vidéo
      • H.265, VP9, ​​AV1 et AVS2 jusqu’à 8 kp30 ou 4kp120
      • H.264 / AVC et MJPEG jusqu’à 4kp60
    • Encodeur vidéo – H.264, H.265, MJPEG jusqu’à 4kp60
• Mémoire système – 4 Go LPDDR4X ou 8 Go / 16 Go LPDDR5
• Stockage
  • Flash SPI 16 Mo
  • Emplacement pour carte microSD supportant jusqu’à uhs-i

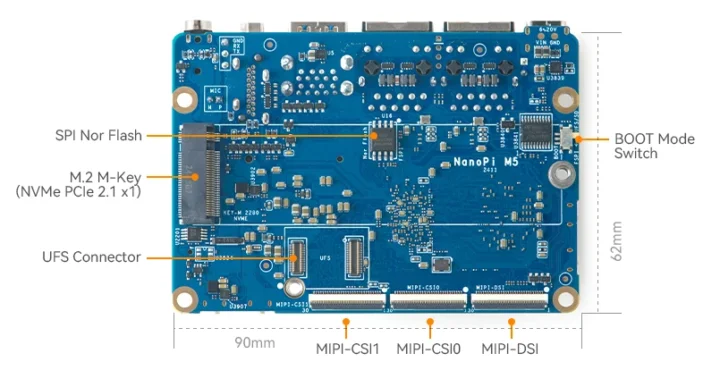

  • Connecteurs du module Flash UFS 2.0
  • M.2 m-key 2280 socket for NVME SSD (PCIe 2.1 x1)
• Sortie vidéo
  • Port HDMI 2.0 jusqu’à 4kp60 ou 1080p120
  • Connecteur MIPI DSI à 4 voies
• Audio
  • Prise audio de 3,5 mm pour sortie de casque stéréo
  • Connecteur PH-2A de 2,0 mm pour l’entrée de microphone analogique
  • Audio numérique via HDMI
• Caméra – 2x 4-LANE MIPI CSI-2 D-Phy V1.2 Interfaces
• Réseautage
  • 2x ports Gigabit Ethernet RJ45 via RTL8211F Phys
  • WiFi et Bluetooth en option via le module SDIO M.2 (RTL8822CE recommandé, prend en charge les modes AP et STA, toutes les images du système d’exploitation fournies par Friendlytelec)
• USB – 2x Ports USB 3,2 Gen 1 de type A
• Extension – en-tête GPIO de 2,54 mm à 30 broches avec 2x SPI, 4x UART, 3X I2C, 1x S / PDIF, 5x PWMS, 20X GPIO
• Débogage – en-tête UART de débogage à 3 broches; Niveau de 3,3 V, taux de bauds de 1 500 000 sbps
• Mission
  • Boutons d’alimentation, de récupération, d’utilisateur et de masque
  • LED Red Sys, LED utilisateur Green 2x Green
  • Connecteur d’entrée de batterie RTC à 2 broches 1,27 / 1,25 mm pour la faible puissance RTC IC Hym8563TS
  • Connecteur de ventilateur 5V (ZH1.5-2A)
  • Commutateur de mode de démarrage
  • Pull-over-on
• Alimentation – Port USB-C 6V à 20V avec prise en charge de l’entrée USB PD et DC
• Dimensions et poids
  • SBC – 90 x 62 mm | 58 grammes

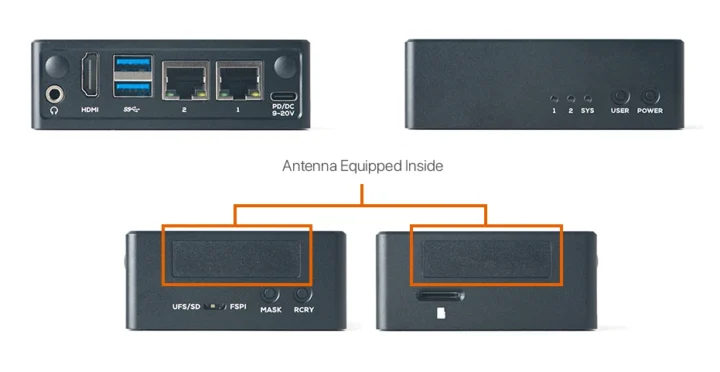

  • Case métallique – 94,5 x 68 x 30 mm | 246 grammes
• Plage de températures – 0 ° C à 70 ° C

Friendlytelec fournit une longue liste de SO et de solutions logicielles prises en charge, à savoir Alpine Linux, Android 14 Tablet, Buildroot, Debian 12 Core, Debian 11 Desktop, FriendlyWrt 21.02 / 23.05, OpenMediaVault, Proxmox VE, Ubuntu 20.04 / 24.04 Desktop et Ubuntu 24.04 Core. Tous sont actuellement basés sur Linux 6.1 LTS et U-BOOT-2017.09. Vous trouverez toutes ces images du système d’exploitation, ainsi que la documentation matérielle et logicielle sur le wiki.

Malgré son nom, le Nanopi M5 est assez différent du Nanopi M6 (RK3588S) et Nanopi M4B (RK3399), et je ne m’attends pas à ce que beaucoup d’accessoires pour les planches précédentes soient compatibles, sauf les affichages potentiellement, les caméras et les modules wifi. Son concurrent le plus proche est probablement le Banana Pi BPI-M5 Pro SBC avec un ensemble similaire de fonctionnalités et un boîtier métallique en option.

Cependant, le Nanopi M6 est assez moins cher, aidé en partie en manquant de stockage intégré (à l’exclusion du Flash SPI) et du module WiFi 6 / Bluetotoh. Le prix commence à 55 $ pour la carte Nanopi M6 4 Go et monte à 110 $ avec 16 Go de LPDDR5, une enceinte métallique et un module WiFi M.2. Malgré le connecteur UFS sur le tableau et la documentation connexe sur le wiki, je n’ai pas trouvé de modules UFS 2.0 à vendre sur le magasin Friendelec pour le moment.
