MYiR Tech MYC-LR3576 Rockchip RK3576 LGA SoM offre 6 TOPS NPU et une prise en charge vidéo 8K pour les applications AIoT

MYiR Tech MYC-LR3576 est un système sur module (SoM) basé sur le SoC octa-core Rockchip RK3576 Cortex-A72/A53 avec un NPU 6 TOPS et une prise en charge vidéo 8K adaptée aux applications AIOT qui alimente la carte de développement MYD-LR3576. Le SoM prend en charge jusqu’à 8 Go de RAM LPDDR4X et 64 Go de stockage eMMC, ainsi qu’une EEPROM de 32 Ko. Les options de connectivité incluent deux ports Ethernet Gigabit, USB 3.2 et plus encore. Pour le multimédia, il prend en charge les interfaces HDMI, DisplayPort, eDP, MIPI-DSI et MIPI CSI, ainsi que le décodage vidéo jusqu’à 8K/l’encodage vidéo 4K. Le MYC-LR3576 propose également plusieurs E/S audio et plusieurs interfaces GPIO et I2C adaptées aux systèmes embarqués.

La carte de développement MYD-LR3576 donne accès à deux ports Ethernet Gigabit, à la prise en charge Wi-Fi et Bluetooth, aux ports HDMI, Mini DisplayPort, USB 3.0 et aux en-têtes GPIO. Il prend également en charge les modules de caméra MIPI et un module LCD de 10,1 pouces et offre un accès complet aux fonctionnalités du SoM.

Nous avons déjà écrit sur diverses cartes de développement de MYiR, notamment MYiR Tech MYC-LD25X, MYD-J7A100T, MYD-YG2UL, MYD-YG2LX et bien plus encore. Nous avons également écrit sur divers produits qui utilisent le SoC Rockchip RK3576 comme le SoM Firefly Core-3576JD4, l’alternative Banana Pi BPI-CM5 Pro Raspberry Pi CM4, l’ordinateur embarqué Firefly EC-R3576PC FD, et plus encore.

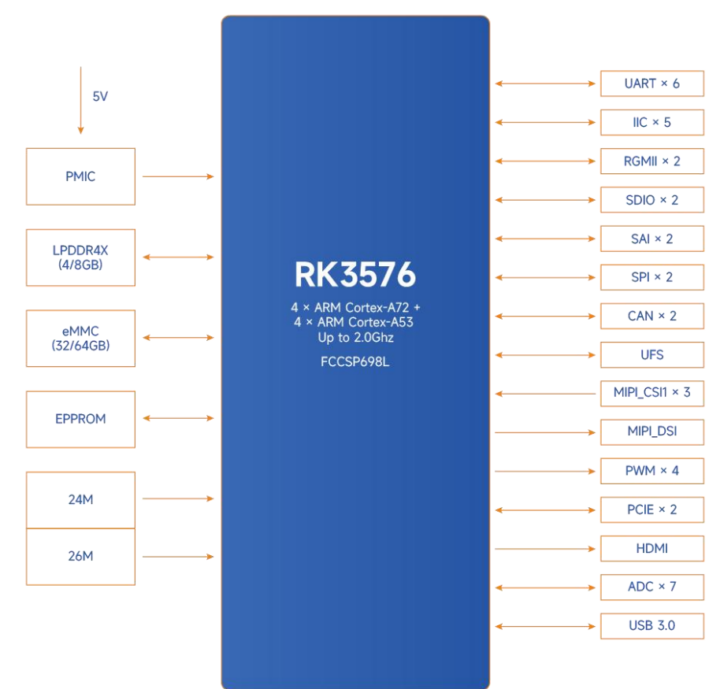

Système sur module MYiR Tech MYC-LR3576

Caractéristiques:

• SoC – Rockchip RK3576
  • Processeur – Processeur octa-core avec 4 cœurs Cortex-A72 à 2,2 GHz, 4 cœurs Cortex-A53 à 1,8 GHz
  • GPU – GPU Arm Mali-G52 MC3 avec prise en charge d’OpenGL ES 1.1, 2.0 et 3.2, OpenCL jusqu’à 2.0 et Vulkan 1.1
  • NPU – Accélérateur AI 6 TOPS (INT8) avec prise en charge des opérations mixtes INT4/INT8/INT16/BF16/TF32.
  • Unité virtuelle virtuelle
    • Décodeur vidéo – H.264, H.265, VP9, ​​AV1 et AVS2 jusqu’à 8Kp30 ou 4Kp120, décodage MPJEG jusqu’à 4Kp60
    • Encodeur vidéo – H.264, H.265, (M)JPEG jusqu’à 4Kp60
• Mémoire système – jusqu’à 8 Go LPDDR4X
• Stockage
  • Jusqu’à 64 Go de mémoire flash eMMC
  • EEPROM 32 Ko
• Paquet LGA 381 broches
  • Stockage – SD v3.0/MMC v4.5.1, 4 bits
  • Afficher
    • 1x MIPI-DSI, jusqu’à 2560×1600@60Hz
    • 1x interface combinée HDMI/eDP (prend en charge 4K à 120 ips/4K à 60 ips)
    • 1x interface combinée USB/DP (prend en charge 4K à 120 ips)
    • 1x RVB parallèle/BT.656/BT.1120, prend en charge 1080p à 60 ips
  • Caméra
    • 1x MIPI-CSI D-PHY v2.0 (4 voies, 4,5 Gbit/s)
    • 1x MIPI-CSI D-PHY v1.2 (24 voies/42 voies/4+2*2, 2,5 Gbit/s)
    • 1x DVP (8/10/12/16 bits, BT.601/BT.656 et BT.1120)
    • 1x FAI (16 millions de pixels)
  • Audio
    • 2x I2S/TDM/PCM (4 canaux)
    • 3x I2S/TDM/PCM (1 canal)
    • 2x émission SPDIF
    • 2x SPDIF-réception
    • 2x PDM (8 canaux)
  • Ethernet
    • 2x RGMII/RMII (Gigabit Ethernet)
    • Multi-PHY (1 voie PCIe2.1 ou SATA3.1, 1 voie PCIe2.1/SATA3.1/USB3.2)
  • USB – 1x combiné USB/DP, USB3.2 OTG
  • Autres E/S
    • Multi-PHY
      • PCIe 2.1 ou SATA 3.1 à 1 voie
      • PCIe 2.1/SATA 3.1/USB 3.2 à 1 voie
    • SDIO v3.0 (4 bits)
    • 12x UART (jusqu’à 8 Mbps, contrôle de flux automatique sauf UART0)
    • 2x CAN/CANFD
    • 10x I2C, 2x I3C
    • 1x FSPI (largeur de données 1/2/4 bits)
    • 16x MLI
    • DSMC/FlexBus (largeur de données 8/16 bits)
    • 6x SARADC, 12 bits
    • Jusqu’à 152x GPIO
  • Débogage – 1x JTAG, 1x SWD
• Tension d’alimentation – 5 V/3 A
• Dimension – 45 x 43 mm (conception PCB à 12 couches)
• Plage de température – 0 ~ 70 Celsius (qualité commerciale)

Le SoM Rockchip RK3576 de MYiR Tech prend également en charge Linux 6.1 et Debian 12 ainsi que des ressources logicielles telles que le code source du noyau et du pilote, les manuels d’utilisation et la documentation technique.

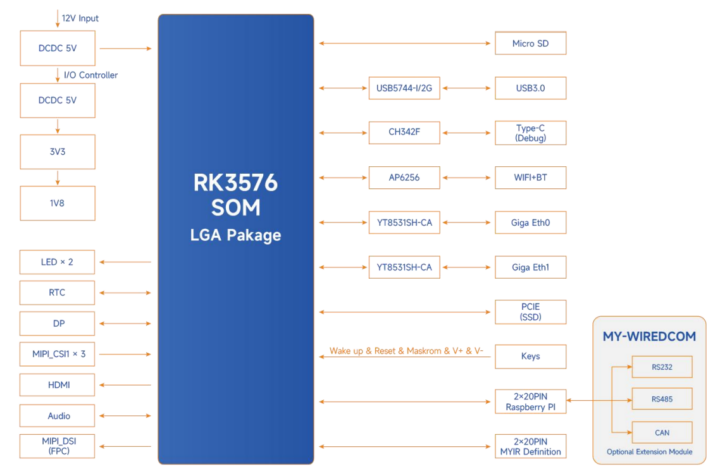

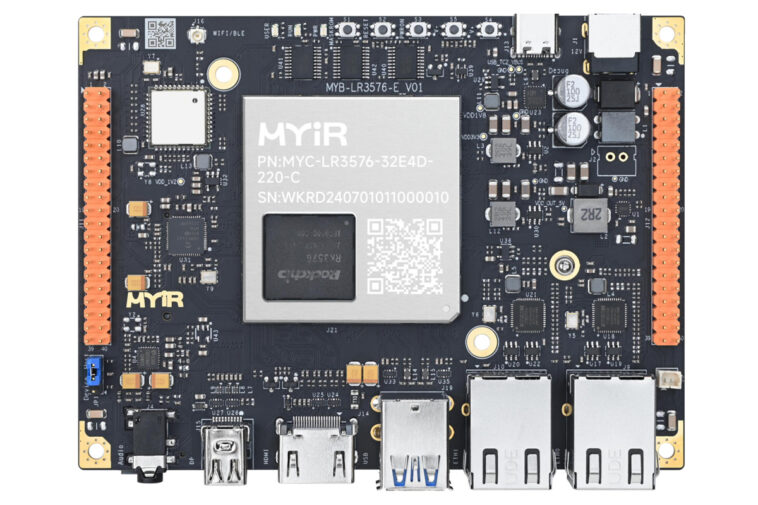

Carte de développement MYiR Tech MYD-LR3576

Pour rendre le processus de développement plus rapide et plus simple, la société a également lancé la carte de développement MYD-LR3576 qui donne accès à deux ports Ethernet GbE, deux ports USB 3.0, un port USB 2.0 et un module Wi-Fi/Bluetooth intégré pour la connectivité sans fil. La carte propose également un emplacement pour carte microSD, un emplacement PCIe compatible SSD M.2 NVMe pour le stockage et diverses interfaces d’affichage telles que HDMI, Mini DisplayPort et MIPI-DSI pour la sortie vidéo. Pour l’intégration de la caméra, la carte prend en charge trois entrées vidéo MIPI-CSI.

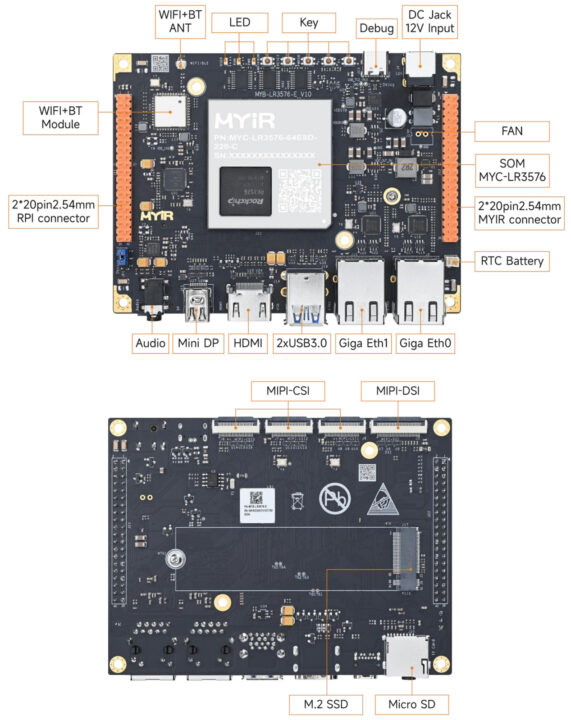

Spécifications de la carte de développement MYD-LR3576 :

• SoM pris en charge – MYC-LR3576 décrit ci-dessus avec processeur Rockchip RK3576, jusqu’à 8 Go de RAM, etc…
• Stockage – Emplacement pour carte MicroSD
• Interfaces d’affichage
  • Port HDMI
  • Interface mini-DP
  • Interface MIPI DSI (connecteur FPC 30 broches au pas de 0,5 mm) – Prend en charge le module MIPI MY-MIPI101C 10,1 pouces de MYIR, résolution 1920 × 1200
• Caméra – 3 interfaces MIPI-CSI (connecteur FPC 30 broches au pas de 0,5 mm) – Prend en charge les modules de caméra MIPI MY-CAM003M, MY-CAM004M et MY-CAM005M de MYIR
• Audio – Prise audio 3,5 mm pour entrée et sortie
• Connectivité
  • 2x Gigabit Ethernet (RJ45)
  • Module WiFi/BT (conforme à la norme IEEE 802.11 a/b/g/n/ac et prend en charge Bluetooth 5.2)
  • Connecteur d’antenne U.Fl Wi-Fi/BT
• USB
  • 2x ports USB 3.0 (Type-A)
  • 1x port hôte USB 2.0 (via l’interface MiFAN)
• Ports série – 3x ports série de débogage (1x Cortex-A35, 1x Cortex-M33 et un pour SWD)
• Expansion
  • Connecteur GPIO 40 broches (principalement) compatible Raspberry Pi avec GPIO/I2C/UART/SPI/CAN, prise en charge du module MY-WIREDCOM RPI avec RS485, RS232 et CAN Bus
  • Interface MiFAN (GPIO/I2C/UART/SPI/USB)
• Débogage – 1 x port USB-C pour le débogage via série
• Divers
  • 5x boutons (MaskRom, RST, PWR, V+, V-)
  • 3x LED (1x LED PWR, 1x LED RUN, 1x LED USR)
  • Prise VENTILATEUR
  • Connecteur de batterie RTC
• Alimentation – Alimentation 5 V/3 A via prise d’alimentation
• Dimension – 120 x 70 mm (conception PCB à 6 couches)
• Plage de température : -40 ~ 85 Celsius (qualité industrielle), mais pour le module WiFi/BT : -30 ~ 85 Celsius

La carte de développement MYD-LR3576 est livrée avec un adaptateur secteur 12 V/3 A, un câble USB Type-C, une antenne WiFi/Bluetooth et un guide de démarrage rapide. De plus, MYIR propose des modules complémentaires en option pour ce produit, tels que le module de caméra MIPI MY-CAM003M, le module de caméra MY-CAM004M 4AHD-to-MIPI, le module de caméra MIPI MY-CAM005M, le module LCD MY-MIPI101C 10,1 pouces, et les modules RPI MY-WIREDCOM qui doivent être achetés séparément.

Au moment de la rédaction de cet article, le module CPU MYC-LR3576 est disponible en deux variétés : l’une avec 4 Go de RAM et 32 ​​Go de stockage (MYC-LR3576-32E4D-220-C) est disponible pour 75 $ tandis que les options de 8 Go de RAM et 64 Go de stockage (MYC- LR3576-64E8D-220-C) se vend 99,99 $. La carte de développement MYD-LR3576 (MYD-LR3576-32E4D-220-C) commence à 149 $ avec le SoM MYC-LR3576. Vous pouvez consulter la page produit pour plus de détails.
