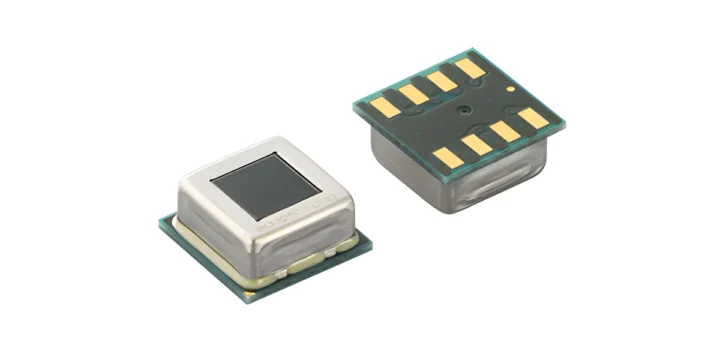

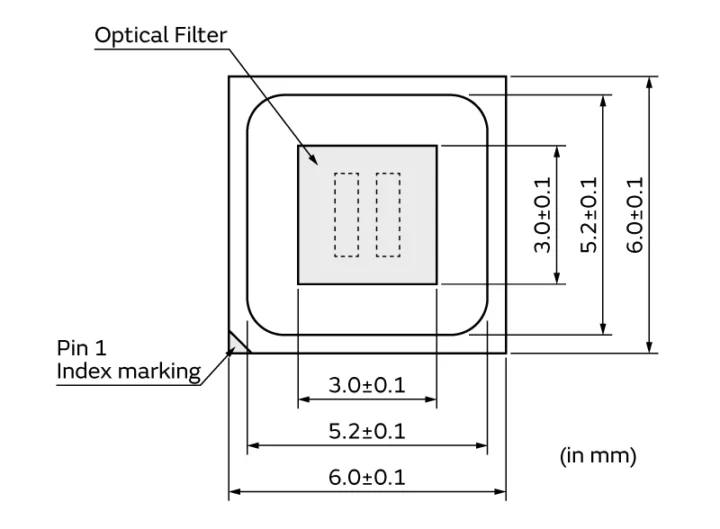

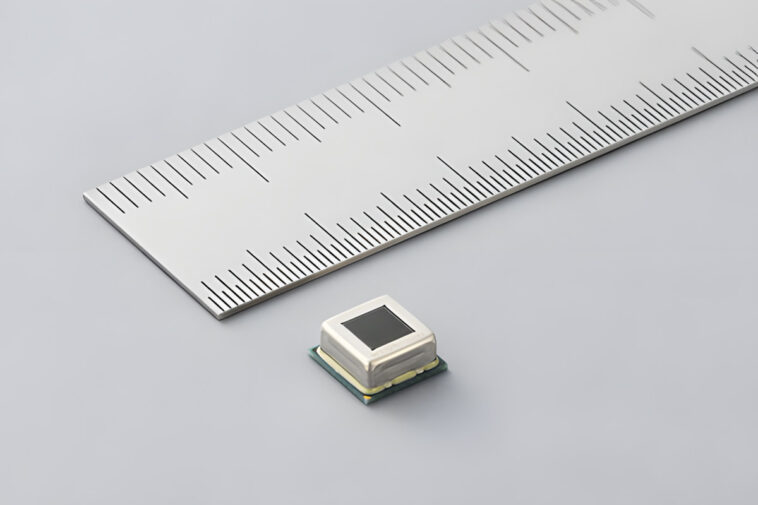

La miniaturisation des capteurs atteint un nouveau palier avec le Murata IRS-D200ST00R1, un capteur de mouvement PIR revendiquant le titre de plus petit au monde. Selon cnx-software, ce composant SMD reflowable mesure seulement 6×6 mm avec une épaisseur de 2.6 mm, révolutionnant l’intégration dans les dispositifs IoT contraints. L’interface I2C plus broche d’interruption facilite l’intégration avec les microcontrôleurs pour les applications de réveil et détection humaine dans caméras IP, sonnettes intelligentes, thermostats et systèmes d’éclairage connectés.
Interface I2C et 8 μA : architecture énergétique optimisée pour l’IoT
Le IRS-D200ST00R1 exploite deux électrodes de 2.0×0.5 mm délivrant une réactivité de 19.5 mV typ avec un rapport signal/bruit élevé et forte résistance aux interférences. Le champ de vision s’étend sur 55° en axe X et 42° en axe Y, permettant une couverture adaptée aux applications intérieures compactes.

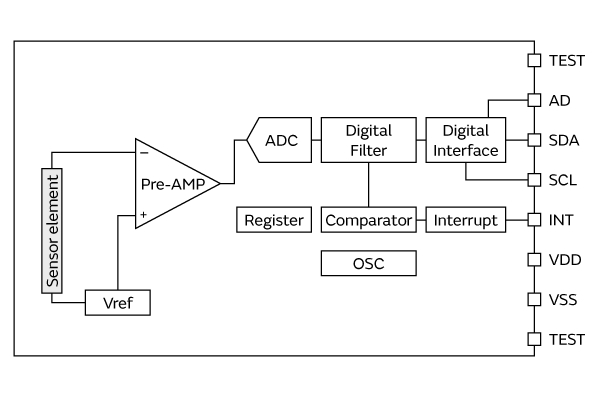

L’architecture électrique privilégie l’efficacité énergétique avec une consommation de seulement 8 μA à 3.3V, idéale pour les dispositifs alimentés par batterie. La tension d’alimentation flexible 1.8V à 3.3V facilite l’intégration dans diverses topologies de circuits. Les huit pads de soudure incluent l’interface I2C, la broche d’interruption, deux broches de test et les alimentations VDD/VSS.
La plage de température opérationnelle s’étend de -25°C à 85°C en fonctionnement et -40°C à 85°C en stockage, couvrant les applications industrielles et extérieures. La portée dépend entièrement de l’optique choisie, atteignant typiquement 10 à 15 mètres pour les caméras de surveillance extérieure avec lentille appropriée.
Lentilles Fresnel incompatibles et tarif 2,13 $ : défis d’intégration système
L’approche SMD reflowable du IRS-D200ST00R1 réduit significativement les coûts de fabrication en éliminant les étapes d’assemblage manuel traditionnelles. Cette miniaturisation extrême impose cependant des contraintes optiques spécifiques. Murata précise explicitement que ses lentilles IML/PPGI Fresnel standard ne conviennent pas à ce capteur, nécessitant une sélection optique personnalisée.
Cette limitation optique nécessite un accompagnement technique renforcé de Murata pour valider les solutions lentilles tierces. La société propose un support d’ingénierie dédié pour optimiser l’association capteur-optique selon les contraintes applicatives spécifiques. Cette approche collaborative compense l’absence de recommandations optiques standards.Le pricing s’établit à 2,13 $ par unité en bobines de 2000 pièces, avec un tarif échantillon de 3,66 $ sur Mouser. Ce positionnement tarifaire reste compétitif face aux solutions PIR traditionnelles, particulièrement en intégrant les économies de fabrication SMD. La disponibilité chez les distributeurs majeurs facilite l’approvisionnement pour les volumes de production.
L’écosystème applicatif du IRS-D200ST00R1 cible prioritairement les dispositifs IoT miniaturisés où l’encombrement constitue la contrainte principale. Les caméras IP compactes, sonnettes connectées, détecteurs d’éclairage intelligent et thermostats communicants bénéficient directement de cette miniaturisation sans compromise fonctionnelle.
La stratégie produit Murata privilégie l’accompagnement technique personnalisé pour compenser les défis d’intégration optique. Cette approche service différencie le IRS-D200ST00R1 des solutions PIR commoditisées, justifiant un positionnement premium malgré les volumes de production industriels.
-
