De nombreux fournisseurs de PCB proposent désormais des services de fabrication de PCB flexibles, mais Murata va plus loin avec une technologie de PCB extensible qui est non seulement pliable, mais peut également être tordue et étirée pour mieux s’adapter au corps pour les applications de biodétection et médicales, même sur des pièces telles qu’un coude.

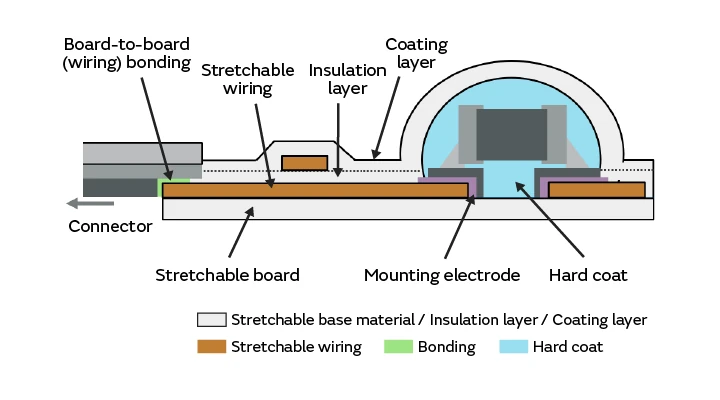

La technologie est en cours de développement, mais Murata a quand même partagé quelques points forts de la technologie :
- Impression par électrode extensible conforme à la norme ANSI/AAMI EC12 (test interne). EC12 est une norme établie par l’American National Standards Institute (ANSI) et l’Association américaine pour l’avancement de l’instrumentation médicale (AAMI) qui stipule les spécifications requises pour les électrodes jetables utilisées lors de la réalisation d’électrocardiogrammes et d’autres tests.
- Environ 100 µm par couche
- PCB testé avec des électrodes extensibles en argent et en chlorure d’argent
- Supprime l’apparition de migration d’ions, un phénomène qui provoque des courts-circuits dans les câbles métalliques, les câbles à motifs et d’autres éléments formés sur les matériaux en résine en raison de l’application d’une tension constante dans un environnement très humide.
- Revêtement avec un matériau de base sûr vérifié par un test de cytotoxicité (test interne basé sur la norme ISO 10993)

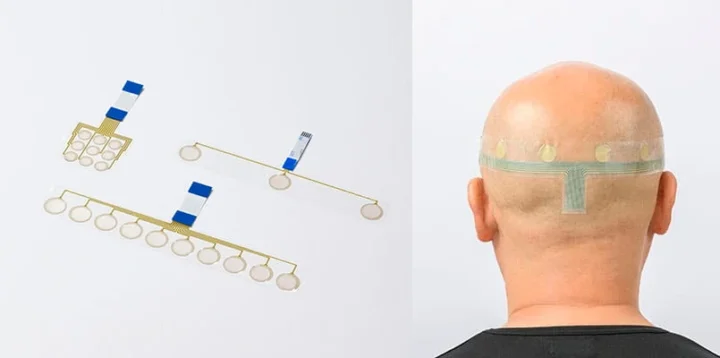

Certaines applications incluent des feuilles de bioélectrodes extensibles pour les mesures de biopotentiel et de bioimpédance telles que les électrocardiogrammes (ECG), les électroencéphalogrammes (EEG) et les électromyographes (EMG), des feuilles d’électrodes actives équipées d’un amplificateur à proximité de la bioélectrode, des patchs portables extensibles sans fil équipés de BLE. , MCU et piles bouton, feuilles de mesure multiparamètres équipées de divers capteurs tels que des thermistances et des accéléromètres, et distribution de signaux souples blindée câbles.

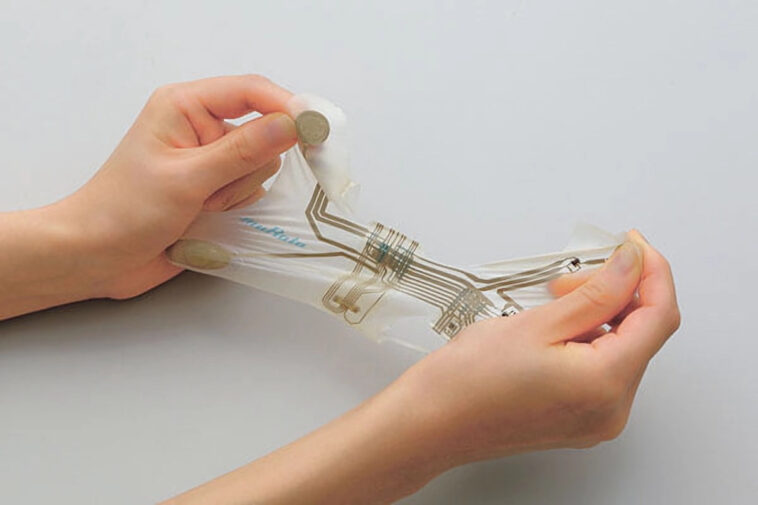

Murata n’a pas fourni de calendrier pour les services de circuits imprimés extensibles, mais la société affirme qu’elle sera en mesure de concevoir et de fabriquer des modules d’interface entre le corps humain et les dispositifs médicaux, de développer conjointement des produits personnalisés et de fournir une assistance locale. Mais ils ne peuvent PAS aider les clients à concevoir des dispositifs médicaux, à mettre en œuvre la production finale, à effectuer des inspections, à mener des essais cliniques et à obtenir l’approbation en tant que dispositifs médicaux. Plus de détails peuvent être trouvés sur le site Web de Murata et la vidéo ci-dessous vaut le détour, car les PCB extensibles peuvent être tordus et étirés plus que je ne le pensais au départ.
Via l’électronique hebdomadaire
