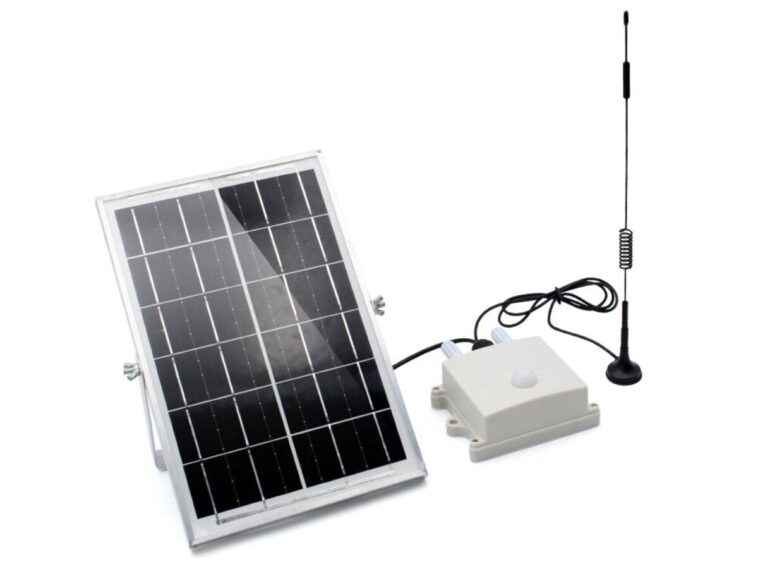

Moniteur d’air NBIOT/LTE-M – Une carte multi-capteurs ESP32-S3 alimentée à l’énergie solaire avec modem NB-IoT et LTE-M SIM7080G

Le moniteur d’air NBIOT/LTE-M est un appareil alimenté à l’énergie solaire qui utilise une combinaison de modules ESP32-S3 et SIM7080G pour la surveillance environnementale à distance. Il surveille et transmet des paramètres environnementaux tels que la température, l’humidité, le CO2, le TVOC et l’intensité lumineuse à l’aide de la technologie de réseau étendu à faible consommation (LPWAN) garantissant une consommation d’énergie efficace, une durabilité et une transmission de données fiable.

Nous avons déjà écrit sur des dispositifs de surveillance de l’environnement similaires tels que l’Airlytix ES1, le Sonoff SC WiFi, le V-Air Monitro et des dispositifs tels que l’Arduino MKR IoT Carrier Rev2, la mini passerelle Radair et le Nicla Sense ME conçus pour les applications de surveillance de l’environnement. N’hésitez pas à les consulter si vous êtes intéressé par ce type de produit.

Spécifications du moniteur d’air NBIOT/LTE-M

• Module sans fil – ESP32-S3-WROOM-1-N16R8
  • Espressif Systems ESP32-S3R8 – Tensilica LX7 double cœur jusqu’à 240 MHz avec instructions vectorielles pour l’accélération de l’IA, 512 Ko de RAM, 8 Mo de PSRAM
  • Stockage – 16 Mo de mémoire flash
  • Sans fil – WiFi 4 2,4 GHz et Bluetooth
  • Antenne PCB
• Connectivité cellulaire
  • Module – Module SIMCom SIM7080G LTE Cat M1/NB-IoT avec GNSS
  • Bandes
    • Chat-M – B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26 /B27/B28/B66/B85
    • NB-IoT – B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28 /B66/B71/B85
  • Débit de données
    • LTE Cat-M1 – Liaison montante : 589 Kbps, liaison descendante : 1 119 Kbps
    • LTE Cat-NB2 – Liaison montante : 136 Kbps, liaison descendante : 150 Kbps
  • Positionnement GNSS – GPS, GLONASS, BeiDou et Galileo
  • Prise pour carte SIM
• Antennes
  • Antenne PCB sur module ESP32-S3 pour Wi-Fi et Bluetooth
  • Antenne externe NBIOT/LTE-M
  • Connecteur d’antenne LTE externe
  • Connecteur d’antenne GPS externe
• Capteurs de surveillance environnementale
  • Capteur de température et d’humidité ASAIR ATH10
    • Plage de mesure de l’humidité : 0 – 100 % HR
    • Précision de mesure de l’humidité : +/- 2 % HR
    • Plage de mesure de la température : -40°C – 85°C
    • Précision de mesure de la température : +/- 0,3°C
  • Capteur de mesures TVOC et CO2eq SENSIRION SGP30
    • Plage de signaux CO2eq : 400 à 60 000 ppm
    • Précision du signal CO2eq : 10 % de la valeur mesurée
    • Plage de signaux TVOC : 0 à 60 000 ppb
    • Précision du signal TVOC : 15 % de la valeur mesurée
  • Capteur de lumière ambiante ROHM BH1750
    • Intensité lumineuse Plage : 1 – 65535 lx
    • Intensité lumineuse Précision : 0,96 à 1,44 fois S/A
• Divers
  • Bouton ON / OFF
  • Boutons Flash, WiFi, RST, PWK et Boot
• Gestion de l’alimentation
  • Tension d’entrée – 4,5 à 28 V pour l’entrée du panneau solaire
  • Prise interne pour batterie LiPo 18650
  • BMS – Circuit intégré de protection de batterie à une cellule DW06
    • Protection de la connexion inversée du chargeur
    • Protection de la connexion inversée des cellules de la batterie
    • Protection contre la surchauffe
    • Protection contre les surcharges
    • Protection contre les décharges excessives
  • MPPT – CN3791 pour la gestion de charge avec suivi de la puissance maximale solaire
• Plage de température – -40°C à +85°C

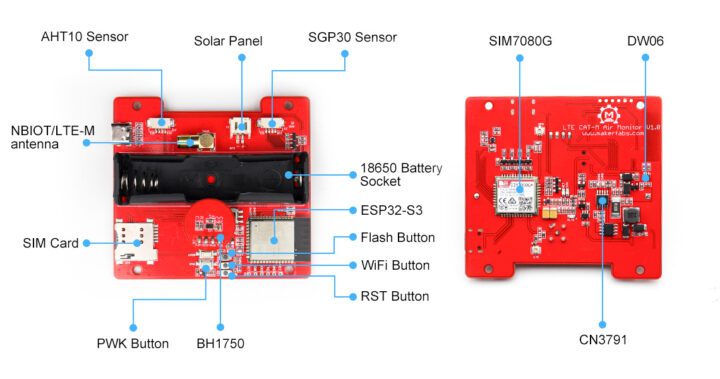

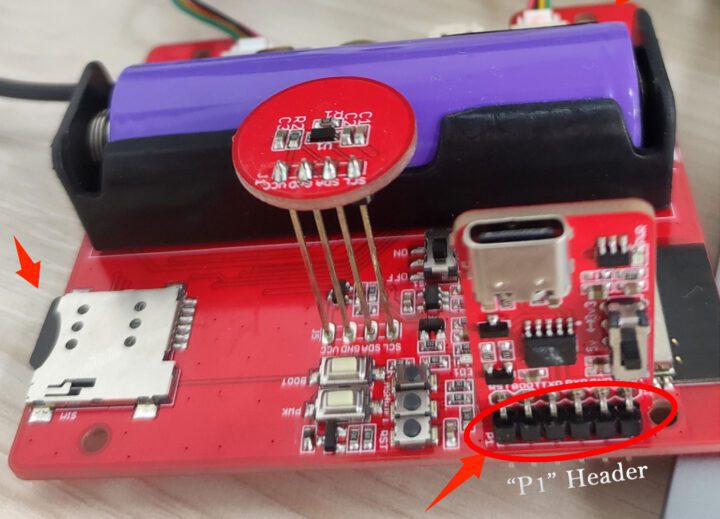

Comme je l’ai remarqué, il n’y a qu’une seule broche de programmation disponible. Pour programmer, branchez le module USB2UART CH340K dans l’en-tête « P1 » (« Le connecteur « P1 » est un en-tête programmable à 6 broches pour l’ESP32, comprenant des broches pour RST, BOOT, TXD, RXD, GND et VOUT. »). Ce module fournit une conversion USB vers série et comprend les circuits nécessaires à la programmation ESP8266/ESP32.

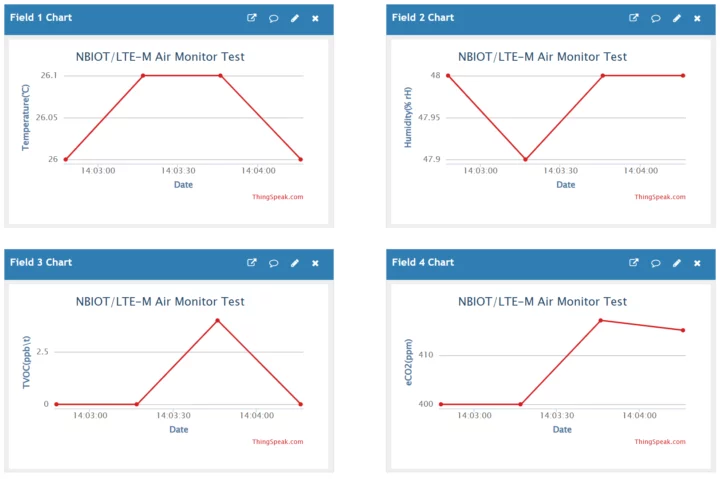

Makerfabs met en avant la prise en charge d’Arduino avec le module sans fil ESP32-S3 et explique également comment envoyer un e-mail depuis le moniteur aérien et l’intégrer au cloud ThingSpeak IoT. Vous trouverez plus d’informations sur le matériel, la programmation, les pilotes et le micrologiciel sur les pages wiki et GitHub.

Le moniteur NBIOT/LTE-M Air est disponible sur sa boutique officielle Makerfabs pour 68,80 $ plus les frais de port. La carte de programmation ESP32 supplémentaire (USB2UART CH340K) est également disponible dans la même boutique au prix de 3,90 $.
