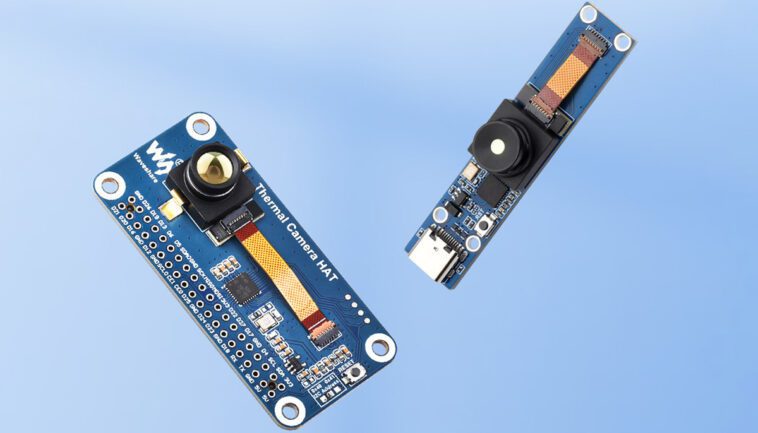

Le module de caméra d’imagerie thermique Waveshare est disponible en deux variantes, à savoir la caméra Thermal-45/90 Raspberry Pi HAT et la caméra USB Thermal-45/90. La principale différence entre les deux est que le HAT est conçu pour être connecté à un Raspberry Pi, un Pi Zero ou à tout autre SBC doté d’une disposition de broches compatible Pi comme le Sipeed Longan Pi3H, le Banana Pi BPI-M4, le Radxa Zero 3W. SBC et autres. D’autre part, le module USB peut être connecté à n’importe quel PC, Android ou autre appareil doté d’une connexion USB.
La caméra présente une conception sans obturateur, c’est pourquoi elle peut produire un flux vidéo d’imagerie thermique allant jusqu’à 25 images par seconde (FPS). De plus, Waveshare propose des options pour différents champs de vision (FOV) – une version de base avec un FOV de 45° et une version grand angle avec un FOV de 90°, ce qui le rend adapté aux applications telles que les thermomètres IR, le contrôle de la température industrielle, la sécurité et la sûreté. , détection d’intrusion/de mouvement, et plus encore.
Spécifications de la caméra d’imagerie thermique Waveshare :
- Processeur d’image thermique – MI48x3 avec SenXor Bus, I2C, SPI et interface USB
- Module de caméra thermique – MI0801 avec sortie radiométrique et support à vis
- Champ de vision
- Version de base – 45°(H)×45°(V)
- Version grand angle – 90°(H)×68°(V)
- Taux de rafraîchissement – 25 FPS
- Plage de détection de longueur d’onde – 8 – 14 μm
- Différence de température équivalente au bruit – 150 mK RMS à un taux de rafraîchissement de 1 Hz
- Flux vidéo – Sortie de flux vidéo d’imagerie thermique jusqu’à 25 FPS (Max)
- Précision de mesure – ±2°C (température ambiante 10~70°C)
- Tension de fonctionnement – 5 V
- Courant de fonctionnement – 61 mA à 5 V
- Spécifications de température
- Température de fonctionnement : -20 à 85°C
- Température cible : -20 à 400°C

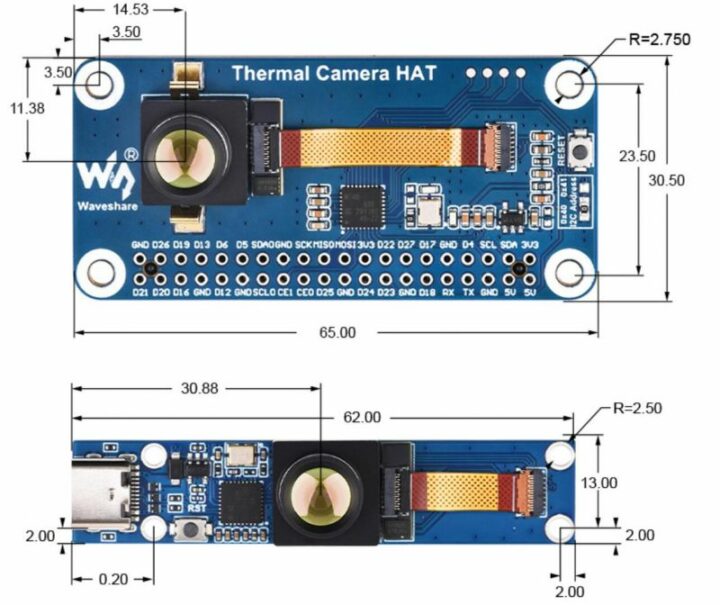

- Dimensions
- CHAPEAU de caméra thermique / CHAPEAU de caméra thermique-90 – 65,0 × 30,5 mm
- Caméra USB thermique / Caméra USB thermique-90 – 62,0 × 13,0 mm

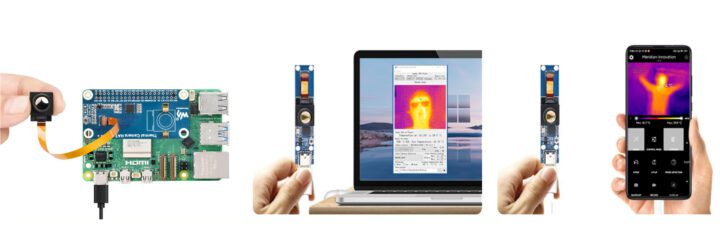

La caméra HAT communique avec le Raspberry Pi via des connexions I2C et SPI. I2C est utilisé pour configurer les paramètres et les registres de la caméra, tandis que SPI transfère efficacement les données thermiques capturées au Raspberry Pi pour traitement et affichage.
Waveshare fournit des progiciels pour ses modules de caméra thermique HAT et de caméra thermique USB pour Windows, Android, Raspberry Pi (y compris Pi 5) et d’autres systèmes Linux pour capturer, visualiser et analyser les données thermiques. Les progiciels ainsi que les schémas de la caméra, le code de démonstration et les fiches techniques du processeur d’image thermique MI48x3 et du module de caméra thermique MI0801 sont tous disponibles sur le wiki de Waveshare.
Auparavant, nous avons examiné et écrit sur certaines caméras thermiques similaires telles que Xtherm II TS2 (évaluation avec Android), la caméra thermique HT-102, la caméra thermique M5Stack et bien d’autres, n’hésitez pas à les consulter si vous recherchez une caméra thermique.
Les modules Waveshare Thermal Camera HAT et Thermal USB Camera sont disponibles sur Amazon pour 149,99 $ et 139,99 $ respectivement, livraison incluse, au moins aux États-Unis. Alternativement, le chapeau de caméra thermique et le module USB peuvent être achetés sur Aliexpress pour 126,29 $ avec livraison gratuite, ou directement sur la boutique Waveshare pour 119,99 $ plus frais de port.
