Selon cnx-software, le module Armsom CM1 est conçu pour les applications industrielles, tirant sa puissance du SoC Rockchip RK3506J, qui intègre quatre cœurs Cortex-A7. Ce module est disponible avec des options de mémoire de 256 Mo ou 512 Mo DDR3L et offre également de la mémoire Flash NAND dans les mêmes capacités. Il propose des I/Os via des connecteurs de 2,54 mm de pitch.
Rockchip RK3506J et 1,5 GHz : puissance et flexibilité

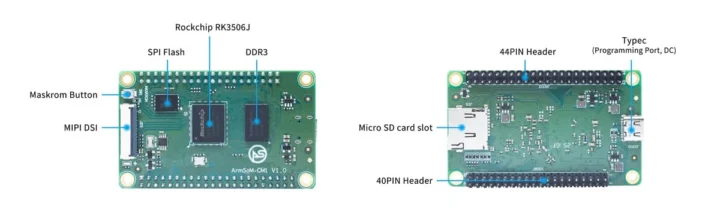

Le Armsom CM1 se distingue par son architecture hybride, combinant la fonctionnalité d’un module de système sur module (SoM) et d’une carte de calcul (SBC). Un connecteur d’affichage MIPI DSI gère efficacement les résolutions allant jusqu’à 1280 x 1280 à 60 fps. Équipé d’une fente pour carte microSD et d’un port USB Type-C pour l’alimentation et la programmation, il peut également être intégré à d’autres configurations, comme la planche CM1-IO.
Les caractéristiques de l’Armsom CM1 révèlent un SoC Rockchip RK3506J, intégrant trois cœurs ARM Cortex-A7 pouvant atteindre 1,5 GHz. Il comprend un GPU 2D, bien qu’il n’y ait pas de VPU ou de NPU. En ce qui concerne la mémoire système, vous avez le choix entre 256 Mo ou 512 Mo DDR3L de RAM pour stocker vos données, et deux options de stockage Flash NAND de 256 Mo ou 512 Mo sont également disponibles. L’interface d’affichage, via un connecteur MIPI DSI à deux voies, permet des résolutions performantes.
Ports et connectivité : 2x 100 Mbps RJ45 et GPIO jusqu’à 44 broches
Le Armsom CM1 est également équipé d’un port USB Type-C et d’un ensemble varié de connecteurs d’extension. Il est possible d’accéder à la connectivité via des ports RJ45 Ethernet à 100 Mbps, ainsi que des interfaces de communication série comme RS485 et CAN. Le module prend en charge des signaux d’I/O à basse vitesse tels que UART et SPI. Les dimensions compactes de 70 x 42 mm, associées à une plage de température étendue de -40 °C à 85 °C, en font un choix idéal pour des applications industrielles robustes.
Configuration du tableau CM1-IO et connectivité à 12V

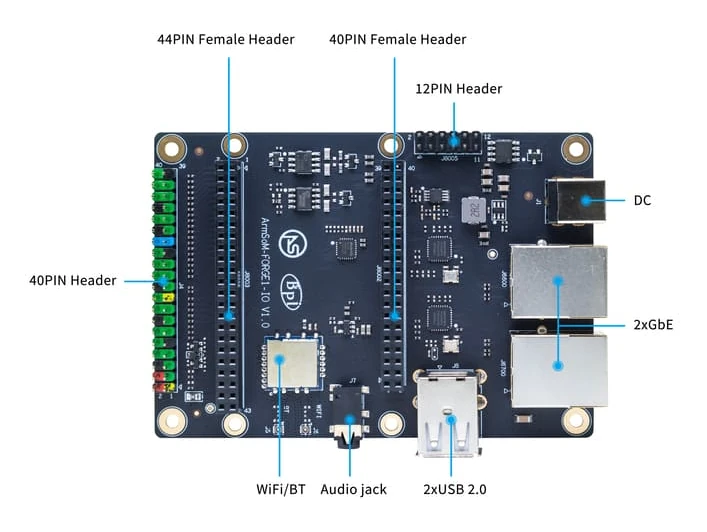

Le tableau transporteur CM1-IO offre des en-têtes de 40 et 44 broches pour une compatibilité optimale avec le module Armsom CM1. Il intègre également des ports audio et plusieurs options de connectivité réseau, y compris le WiFi 5 et Bluetooth 4.2, pour répondre aux exigences modernes. Ce tableau dispose aussi de deux ports USB Type-A, permettant une extension facile. En ce qui concerne l’alimentation, un adaptateur 12V CC est requis. Les dimensions de 100 x 70 mm et une plage de température similaire à celle du module, de -40 °C à 85 °C, apportent une grande flexibilité d’utilisation.
Pour ce qui est des logiciels, Armsom fournit des images de systèmes validés aux utilisateurs, utilisant Buildroot et des outils de développement. Le support logiciel est aligné avec celui offert pour le SBC ARMSOM/Banana Pi Forge1, permettant ainsi une intégration simplifiée pour le développement.

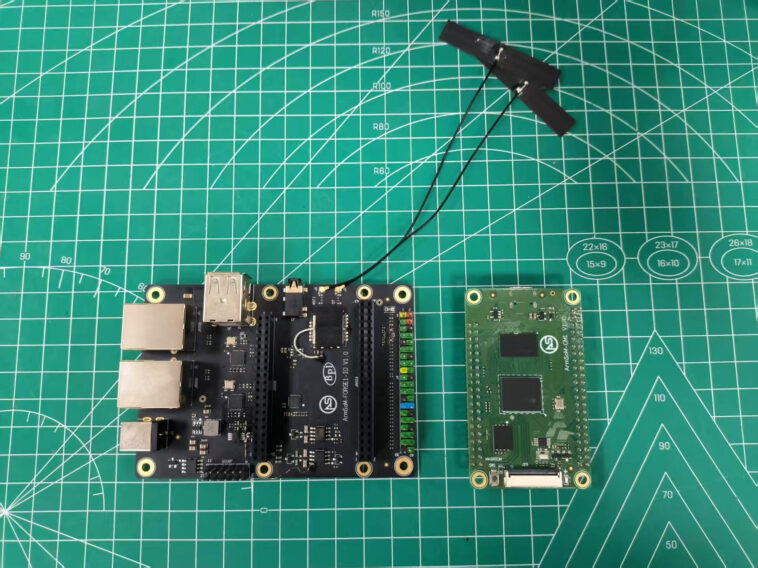

En somme, le module de calcul ARMSOM CM1 basé sur le Rockchip RK3506J, proposé à seulement 15 $, constitue une option compétitive sur le marché. Le kit complet, incluant la carte SoM et le tableau, est accessible à 28,50 $, et l’ajout d’un écran tactile de 7 pouces pour 51 $ offre une solution tout-en-un pour des projets variés.
