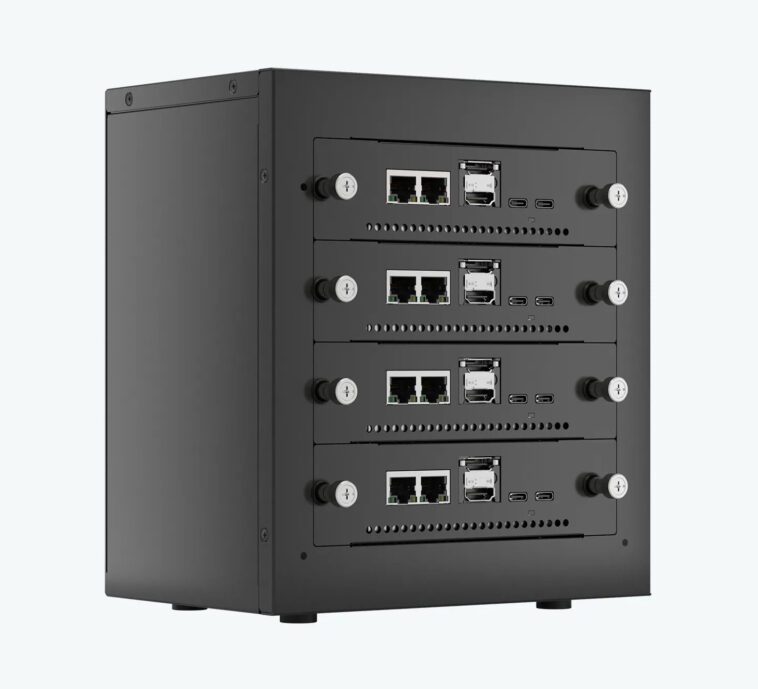

Mixtile Cluster Box prend en charge quatre SBC Rockchip RK3588 connectés via PCIe

Le Mixtile Cluster Box est composé de quatre ordinateurs monocarte Mixtile Blade 3 Pico-ITX, chacun alimenté par un processeur Rockchip RK3588 et connecté via une interface PCIe Gen3 à 4 voies via une carte de dérivation U.2 vers PCIe/SATA.

Nous avions évoqué la Cluster Box l’année dernière, mais Mixtile avait peu de détails à ce sujet à l’époque. La société a maintenant publié plus d’informations techniques, travaillé sur le logiciel et vient de lancer la boîte pour 339 $ (sans les SBC).

Spécifications de la Mixtile Cluster Box :

• SBC pris en charge – Jusqu’à 4x Mixtile Blade 3 avec Rockchip RK3588, jusqu’à 32 Go LPDDR4 chacun, jusqu’à 256 Go de flash eMMC chacun
• Carte de contrôle exécutant OpenWrt 22.03
  • SoC – Processeur MediaTek MT7620A MIPS à 580 MHz
  • Mémoire système 256 Mo DDR2
  • Stockage – 16 Mo Flash SPI
• Commutateur PCIe – ASMedia ASM2824 avec quatre ports PCIe 3.0 à 4 voies
• Interfaces de stockage via 4x cartes de dérivation U.2
  • 4 emplacements M-Key NVMe M.2 (PCIe 3.0 x2 chacun, connectés à la lame 3)
  • 4x ports SATA 3.0 (connectés à la lame 3)
• Mise en réseau – port Ethernet Gigabit
• Extension – 2x ports SFF-8643 (prise en charge PCIe 3.0 x4 chacun, en amont)
• Divers – 2x ventilateurs 60 mm, bouton power avec LED bleue
• Alimentation – 19 à 19,5 V/4,74 A via prise DC
• Dimensions – 213 x 190 x 129 mm
• Matériaux – Boîtier métallique, acier SGCC
• Plage de température – Fonctionnement : 0°C à 80°C ; Stockage : -20°C à 85°C
• Humidité relative – Fonctionnement : 10 % à 90 % ; Stockage : 5% à 95%

Mixtile Cluster Box est un boîtier doté d’un commutateur PCIe intégré conçu pour accueillir un cluster à quatre nœuds de cartes Mixtile Blade 3 adapté aux applications des petites entreprises et à l’informatique de pointe. Du point de vue de l’utilisation, la machine est accessible via OpenWrt en utilisant SSH ou une interface Web.

Les cartes Rockchip RK3588 sont préchargées avec un système Linux personnalisé avec Kubernetes, et il est possible de contrôler chaque lame Mixtile depuis OpenWrt à l’aide d’une commande appelée nodectl avec les options suivantes :

</p> <p>nodectl list #lister tous les nœuds actifs nodectl rescan #rescan tous les nœuds actifs nodectl poweron (–all|-n N) #mettre sous tension tous les nœuds ou un nœud, utilisez le paramètre « N » pour sélectionner le nœud spécifié nodectl poweroff (–all|- n N) #éteindre tous les nœuds ou un nœud, utilisez le paramètre « N » pour sélectionner le nœud spécifié nodectl reboot (–all|-n N) #reboot tous les nœuds ou un nœud, utilisez le paramètre « N » pour sélectionner le nœud spécifié nodectl flash (–all|-n N) -f /path/to/firmware.img #utilisez l’interface PCIe pour flasher le micrologiciel sur tous les nœuds ou un nœud, utilisez le paramètre « N » pour sélectionner le nœud spécifié nodectl console -n N #enter console d’un nœud, utilisez le paramètre « N » pour sélectionner le nœud spécifié

Plus de détails techniques et un guide de démarrage sont disponibles sur le site Web de documentation.
