L’Alliance MIPI a récemment publié la spécification MIPI C-Phy V3.0, définissant la couche physique pour la connexion des caméras et des écrans. Le principal changement de MIPI C-Phy version 3.0 est l’ajout d’une option d’encodage en mode 18-pire – au lieu du codage en mode 6 pireaux utilisés dans les versions précédentes – qui augmente les performances maximales d’une voie c-phy d’environ 30 à 35%.

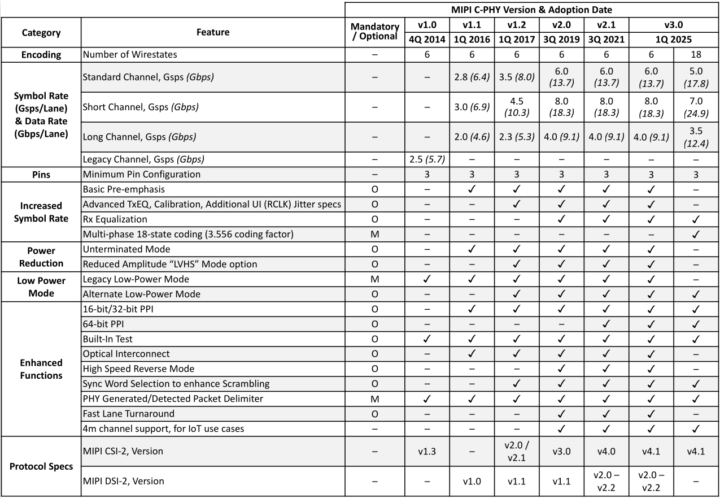

L’Alliance MIPI affirme que cette amélioration offre jusqu’à 75 Gbps sur un canal court pour les capteurs d’image à ultra-haute résolution. Le tableau ci-dessous montre les caractéristiques clés et les différences entre les versions de la spécification MIPI C-Phy.
Fait intéressant, le taux de symboles a diminué pour MIPI C-Phy V3.0 par rapport à V2.1 (7,0 GSPS vs 8,0 GSP pour le canal court), mais le débit de données est passé de 18,3 à 24,9 G
Je suppose qu’ils ont proposé le numéro de 75 Gbps en utilisant trois canaux courts. Le nouveau codage permettra une bande passante plus élevée pour de nouveaux cas d’utilisation ou un nombre de taux de symboles / voie plus faible pour les cas d’utilisation existants. L’Alliance MIPI s’attend à ce que le MIPI C-Phy V3.0 soit particulièrement utile pour les applications telles que:
- Création de contenu vidéo Prosumer sur les smartphones, avec une gamme dynamique élevée (HDR), une détection de région d’intérêt intelligente et une génération avancée de vecteur de mouvement
- Systèmes d’inspection optique qui peuvent détecter de petits défauts dans les lignes de production
- Systèmes avancés d’assistance à la conduite (ADAS) en automobile
Je peux également voir que le nouveau codage en mode 18-pireaux n’a pas certaines des caractéristiques du codage en mode 6 pirecilles lié à une vitesse de symbole accrue, une réduction de puissance et un mode hérité de faible puissance, mais ce sont probablement des compromis qui ont dû être faits pour les améliorations provoquées par MiPI C-Phy v3.0.
On nous dit également que la prise en charge de C-Phy V3.0 a été incluse dans la plus récente spécification MIPI CSI-2 V4.1 Caméra et une spécification d’interface d’imagerie publiées en avril 2024. spécifications. C-Phy V3.0 est également compatible en arrière avec les versions C-Phy précédentes.
L’Alliance MIPI fournit également des conseils avant sur les prochaines mises à jour MIPI D-Phy. MIPI D-Phy V3.5 a été publié en 2023, et la prochaine spécification V3.6 élargira la prise en charge de l’horloge intégrée pour les applications de la caméra utilisées sur les plates-formes informatiques PC / client. Plus loin, le MIPI D-Phy V4.0 étendra davantage la prise en charge de l’horloge intégrée pour une utilisation dans les applications de vision machine mobile et au-delà de la mobile avec un débit de données au-delà de ses 9 Gbps actuels par voie.
La spécification MIPI C-Phy V3.0 et la documentation connexe peuvent être trouvées sur le site Web du MIPI, mais ce n’est accessible qu’aux membres qui paient des frais annuels de 4000 $ (ou plus). Le communiqué de presse peut également avoir quelques détails supplémentaires.
Merci à TLS pour le conseil.
