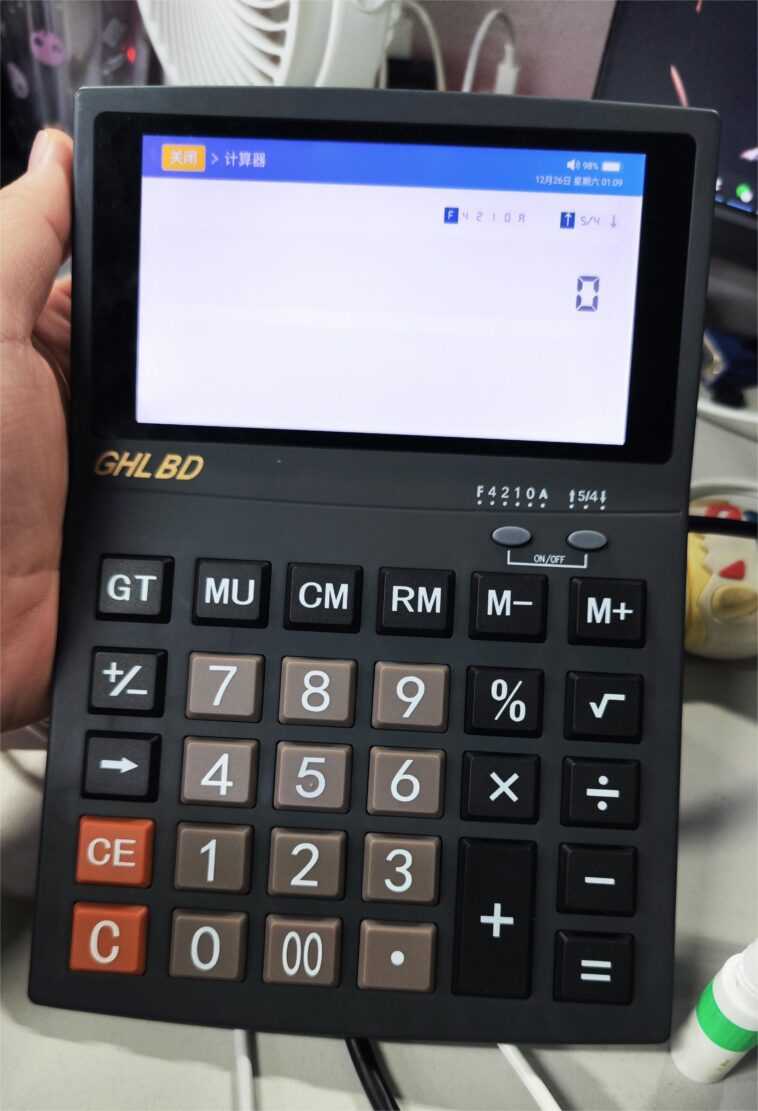

J’ai trouvé cette calculatrice GHLBD sur une plateforme de vente de produits électroniques d’occasion. Trois labels de ce produit m’interpellent : « Calculatrice », « Android 9.0 » et « Allwinner A50 ». Si vous ne regardez que l’apparence, cette calculatrice n’est pas très différente de celle des calculatrices ordinaires, mais le système d’exploitation Android fonctionne dessus et l’écran me dit que ce n’est certainement pas une calculatrice ordinaire.
Quand je l’ai acheté, je n’ai dépensé que 69 RMB (10 US$). Je n’avais pas vraiment de cas d’utilisation pour cela, mais la curiosité m’a poussé à en acheter un. J’ai décidé de l’introduire et de le démonter pour vérifier la conception matérielle.
Démonstration des fonctions de la calculatrice GHLBD
Maintenez enfoncées les touches ON et OFF du clavier pour allumer la calculatrice. L’icône du processeur Allwinner A50 et le logo Android apparaissent dans l’animation de démarrage. Ici, vous pouvez confirmer au préalable que le contenu promotionnel est exact et que j’ai une calculatrice Android.
Cette calculatrice ne peut effectuer que des calculs simples et n’a pas de mode « calculatrice scientifique » pour les fonctions plus complexes. Je pense que Allwinner A50 est tout à fait capable d’effectuer des calculs aussi complexes, et je ne comprends pas pourquoi ils n’ont pas implémenté cette fonction.
En plus des fonctions de la calculatrice elle-même, l’interface utilisateur comprend également un calendrier, un bloc-notes, l’historique des calculs, la mise en réseau WiFi, le réglage du volume et d’autres fonctions.
Le menu déroulant en haut est évidemment la barre de notifications d’Android. J’essaie de revenir sur le bureau Android en cliquant sur plusieurs boutons en bas de l’écran, mais il revient directement à la barre de menu au début et affiche « Pas de contenu récent ». Il est probable que l’ingénieur ait supprimé le lanceur par défaut du système Android, ce qui conduira à cette situation.
Entrez dans l’interface « Paramètres système » dans la barre de menus. Vous pouvez clairement voir les mots « Quad-CORE A50 » et « Android 9.0 »
Démontage de la calculatrice Android
La calculatrice est équipée d’une batterie au lithium de 2 700 mAh. Vous pouvez voir qu’il y a une interface USB Type-C pour charger à côté, cependant, je n’ai pas encore testé le temps d’utilisation réel de la calculatrice et je n’ai aucune donnée officielle à laquelle me référer. Derrière la batterie au lithium, on retrouve le PCB du clavier (vert).
Une autre partie devrait être la carte mère de contrôle de la calculatrice, vous pouvez voir qu’il y a beaucoup de circuits intégrés au-dessus.
Allwinner A50 est une puce de tablette lancée il y a longtemps avec le GPU Mali-400MP2 qui convient aux tablettes jusqu’à une résolution de 1920 x 1080. Vous pouvez obtenir plus de détails dans la fiche produit.
- Processeur – ARM Cortex-A7 quadricœur à 1,8 GHz
- GPU – Mali-400 MP2
- Mémoire – 32 bits DDR4/DDR3/DDR3L/LPDDR3/LPDDR4
- Stockage
- Flash eMMC 5.0 avec prise en charge du chiffrement complet du disque (FDE)
- Flash NAND TLC/MLC/SLC/EF 8 bits avec prise en charge de FDE
- LDPC, BCH (80 bits/1024 octets)
- Unité de traitement vidéo
- Décodeur 1080p60 HEVC, VP8, MPEG1/2, MPEG-4, H.264, WMB7/8
- Décodeur 720p30 VP9
- Encodeur 1080p60 H264 HP
- Afficher
- Sortie MIPI DSI à 4 voies jusqu’à 2048 x 2048
- Interface LVDS jusqu’à 1366 x 768 @ 60fps
- Interface RVB avec mode DE/SYNC jusqu’à 1920 x 1080 @ 60fps
- l’audio
- 2x DAC audio et 1x ADC audio
- 3x entrées audio analogiques et 1x sortie audio analogique
- Pilote de casque stéréo
- Jusqu’à 2x contrôleurs I2S/PCM pour connecter Bluetooth et codec audio externe
- Jusqu’à 8 microphones numériques
- USB – Hôte USB, USB 2.0 OTG
- Autres interfaces périphériques
- SDIO 3.0, RSB
- 4 x TWI, 2 x SPI
- 6 x UART, 3 x PWM
- GPADC, LRADC
- Paquet – FBGA 413 balles, taille 12,3 mm x 12,8 mm, pas de balle 0,5, taille de balle 0,3
- Processus – HPC 28 nm
À côté d’eux se trouvent le PMIC AXP2231 et la puce sans fil XR829. Fait intéressant, ces deux puces, comme l’A50, sont conçues par Allwinner. En regardant l’animation A50 au moment du démarrage, j’ai l’impression qu’il s’agit de l’étui de tablette standard A50 donné par le responsable d’Allwinner dans les premières années. La raison pour laquelle le prix est si bas peut être qu’il réduit le coût de développement logiciel sur l’A50.
Il y a quatre puces DDR identiques ici, Samsung SEC K4B2G0446D, 2Gbit D-die DDR3L SDRAM. Tant de puces DDR sur une seule calculatrice sont un peu un luxe. Vous pourrez peut-être acheter une autre calculatrice si vous les démontez et les revendez.
Ensuite, il y a un flash ISOCOM eMMC. ISOCOM est une marque de Longsys. Je viens de voir que 61% du stockage système est utilisé, et qu’il reste encore 3 Go. Donc, je suppose que cela devrait être de 8 Go, et il y a une empreinte pour une autre puce à côté, ce qui, je pense, est pour un flash NAND.
Chargement latéral d’applications dans Android
De nombreux développeurs ont déjà acheté la calculatrice à des prix très bas, et une phrase a circulé dans une communauté numérique pan-tech en Chine qui dit : « Tant qu’il y a un écran, vous pouvez rooter le système de l’appareil ». Un petit écran avec l’Allwinner A50 peut également être utilisé comme une petite tablette.
Les développeurs ont installé certaines applications via adb, après avoir activé les options de développement d’Android, telles que Minecraft et Bilibili, et certaines personnes ont simulé des simulateurs PSP et PS dessus. Sur la base de la vidéo qu’ils ont téléchargée, les jeux se sont déroulés sans problème, mais parfois l’application ne pouvait pas être ouverte. Peut-être que les performances du processeur étaient encore trop faibles.
Maintenant que le prix de cette calculatrice Android est passé à 159 RMB sur le marché secondaire, je ne vous recommande pas de l’acheter. Après tout, les performances d’Allwinner A50 peuvent être considérées comme très faibles en 2023.
