Mini PC Waveshare Gigabit / 2,5G Dual Ethernet : Performance et connectivité optimales

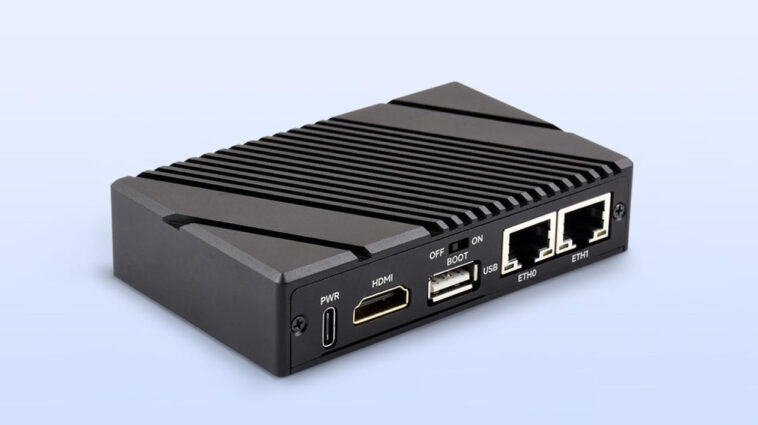

Selon cnx-software, le « Mini-ordinateur Gigabit / 2,5G Dual Ethernet (B) » se distingue comme un mini PC sans ventilateur basé sur le Raspberry Pi CM5. Il offre une sortie vidéo HDMI 4K ainsi que des ports Ethernet à 2,5 GbE et Gigabit, sans oublier ses deux ports USB, un emplacement pour carte microSD et une alimentation via USB-C.

2,5 GbE et Raspberry Pi CM5 : Performances supérieures dans un format réduit

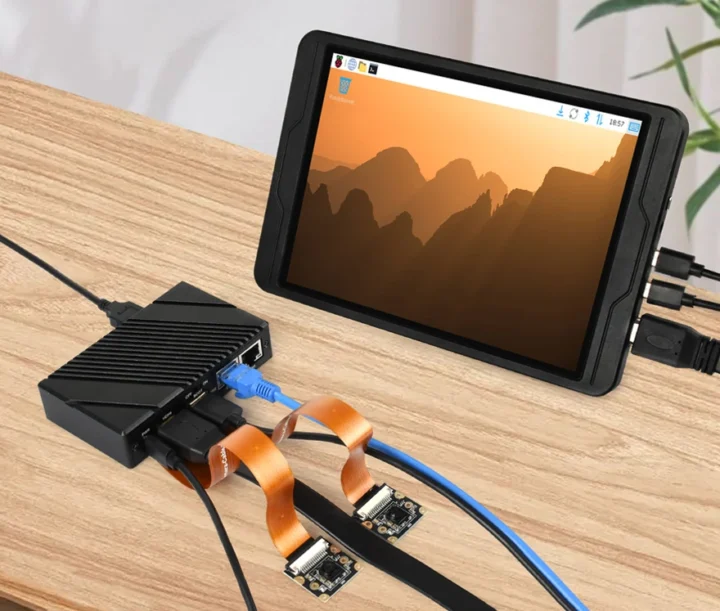

Ce modèle est équipé d’une prise M.2 Key-M, compatible avec des SSD NVMe de formats 2230, 2242 et 2280, et dispose également de connexions MIPI DSI/CSI permettant d’intégrer des caméras ou des écrans. L’accès aux en-têtes GPIO standard à 40 broches se fait à l’extérieur grâce à un cache situé sous le boîtier en métal. Les câbles plats MIPI des accessoires peuvent passer par une ouverture sous les ports HDMI et USB 2.0, offrant une solution pratique pour les connexions.

86,39 $ pour 4K à 60 fps : ce que propose le CM5-DUAL-ETH-BASE-B

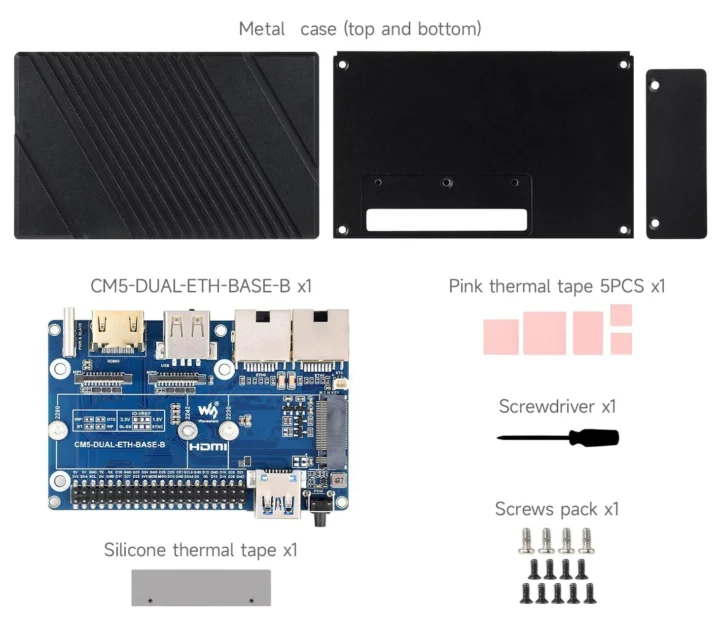

Le mini PC se base sur la carte principale CM5-DUAL-ETH-BASE-B, supportant le SoM Raspberry Pi CM5 ou CM5 Lite. D’autres modules compatibles, tels que le Banana Pi BPI-CM5 Pro, Radxa CM5, et Orange Pi CM5 n’ont pas été officiellement testés par Waveshare. Pour le stockage, l’appareil intègre un emplacement pour carte microSD et un connecteur M.2 Key-M prenant en charge les SSD NVMe standards.

Concernant la connectivité réseau, il offre un port RJ45 à 2,5 GbE ainsi qu’un port Ethernet Gigabit standard. Bien que le module spécifique pour l’interface Ethernet ne soit pas explicitement mentionné, les images de la carte suggèrent l’utilisation d’une puce Realtek intégrée, probablement un modèle comme la RTL8156BG. Sur le plan USB, le CM5-DUAL-ETH-BASE-B inclut un port USB 3.2 Gen 1 fournissant une bande passante de 5 Gbit/s, ainsi qu’un port USB 2.0 et un port USB-C pour l’alimentation ainsi que pour le flashage d’eMMC.

Hormis ces caractéristiques, l’appareil présente plusieurs éléments supplémentaires à l’usage, tels qu’un bouton d’alimentation, un connecteur de batterie RTC, une LED d’état bicolore et un switch BOOT, permettant de basculer entre le mode clignotant eMMC et un fonctionnement normal. Le tout est alimenté par un port USB-C fournissant 5 V. La conception métallisée assure un fonctionnement sans ventilateur pour plus de discrétion.

Concernant le WiFi et le Bluetooth, bien qu’ils soient potentiellement supportés par le module sans fil du Raspberry Pi CM5, l’absence d’ouvertures pour antennes sur le boîtier en métal complique cette utilisation. Il serait nécessaire de percer des trous pour permettre l’installation d’antennes externes, ce qui pourrait s’avérer compliqué en termes d’acheminement.

Le « Mini-ordinateur Gigabit / 2,5G Dual Ethernet (B) » est compatible avec le système d’exploitation Raspberry Pi. Une documentation détaillée est mise à disposition en ligne, fournissant des instructions pour flasher le système d’exploitation, activer le démarrage depuis un SSD, installer des MIPI DSI/CSI, configurer le RTC et ajuster les paramètres relative au ventilateur, bien que ce dernier ne soit pas pertinent ici.

Waveshare a précédemment proposé d’autres modèles comme le CM5-DUAL-ETH-BASE et le CM5-DUAL-ETH-4G/5G-BASE, mais leur conception diffère radicalement de celui présenté ici.

Le modèle sans ventilateur Raspberry Pi CM5 le plus similaire, intégrant le double Ethernet et HDMI, est l’IRIV EdgeAI CM5, bien qu’il intègre également un accélérateur d’IA, qu’il manque d’une connectivité 2,5 GbE tout en étant positionné à un prix supérieur visant le secteur industriel. Si vous élargissez vos critères au-delà de l’écosystème Raspberry Pi et que vous n’avez pas besoin de prendre en charge les MIPI CSI/DSI, plusieurs alternatives comme le NanoPi R76S ou le Banana Pi BPI-M7 sont disponibles. Cependant, leur prix est généralement plus élevé dans cette gamme de fonctionnalités.

Pour conclure, Waveshare commercialise le « Mini-ordinateur Gigabit / 2,5G Dual Ethernet (B) » à un prix de 86,39 $ sur AliExpress, 98,99 $ sur Amazon, et 72,99 $ dans sa boutique en ligne. Notez que le Raspberry Pi CM5/CM5 Lite et les composants nécessaires, comme l’alimentation 5 V/5 A, ne sont pas inclus dans ce kit et doivent être achetés séparément.
