Raspberry Pi Trading vient de lancer la caméra Raspberry Pi Global Shutter de 1,6 MP qui peut capturer des mouvements rapides sans introduire d’artefacts habituellement rencontrés avec les caméras à volet roulant telles que les modules de caméra Raspberry Pi précédents, y compris le dernier module de caméra Raspberry Pi 3.
La société m’a envoyé un échantillon de caméra Raspberry Pi Global Shutter avec un objectif à monture C de 16 mm pour examen, et je rapporterai mon expérience après avoir parcouru les spécifications de la nouvelle caméra.
Spécifications de la caméra à obturateur global Raspberry Pi
- Capteur Sony IMX296LQR-C
- Résolution : 1,58 mégapixels (couleur)
- Taille du capteur : diagonale du capteur de 6,3 mm
- Taille des pixels : 3,45 μm x 3,45 μm
- Sortie – RAW10
- Longueur de mise au point arrière de l’objectif – Réglable entre 12,5 et 22,4 mm
- Normes d’objectif – CS-Mount ou C-Mount (adaptateur C-CS inclus)
- Filtre anti-IR intégré (peut être retiré définitivement si nécessaire)
- Monture de trépied – 1/4 « -20
- Dimensions – 38 x 38 x 19,8 mm (29,5 mm avec adaptateur et capuchon anti-poussière)
- Poids – 34 grammes ou 41 grammes avec adaptateur et capuchon anti-poussière
- Conformité
- FCC 47 CFR partie 15, sous-partie B, appareil numérique de classe B
- Directive sur la compatibilité électromagnétique (CEM) 2014/30/UE
- Directive 2011/65/UE sur la restriction des substances dangereuses (RoHS)
- Classement IP – IP40
La caméra est livrée avec un câble ruban de 15 cm et un tournevis pour la vis de verrouillage de la mise au point arrière. Le capteur Sony offre une sensibilité élevée à la lumière et peut fonctionner avec des temps d’exposition courts aussi bas que 30 μs avec un éclairage adéquat pour la photographie à grande vitesse. La société affirme que la Global Shutter Camera restera en production jusqu’en janvier 2032 au moins.
Déballage
J’ai reçu non pas un, mais deux colis car la caméra Raspberry Pi Global Shutter nécessite un objectif séparé.
L’autre côté de l’emballage contient des informations sur l’appareil photo et un lien vers un guide de démarrage qui devrait fonctionner une fois cet examen en ligne. Mais je n’y avais pas accès lors de l’examen, et la caméra peut être contrôlée comme n’importe quel autre module de caméra Pi.
La caméra Raspberry Pi Global Shutter est livrée avec un tournevis pour serrer la vis de la monture C une fois l’objectif installé.
L’arrière de la caméra est protégé par un cache en plastique et le câble plat est déjà inséré dans le connecteur. Nous pouvons également voir un point de test à l’arrière de la caméra.
L’autre paquet est livré avec un objectif à monture C PT3611614M10MP 16 mm qui n’est pas vraiment nouveau car il est également utilisé avec la caméra Raspberry Pi High-Quality.
Il a un champ de vision étroit comme nous le verrons dans la revue, et comporte des bagues de réglage de la mise au point et de l’ouverture.
Installation de la caméra à obturateur global Raspberry Pi
La première étape consiste à visser l’objectif à monture C dans la caméra Global Shutter et à le fixer en serrant la vis de verrouillage de la bague de réglage de la mise au point arrière sur la caméra elle-même.
Étant donné que la caméra est livrée avec un filetage de montage, elle peut facilement être placée sur un trépied typique. Nous devrons également insérer le câble plat dans le connecteur de caméra d’un Raspberry Pi SBC, préparer une carte microSD avec le dernier système d’exploitation Raspberry Pi et connecter la carte à un écran et à une alimentation.

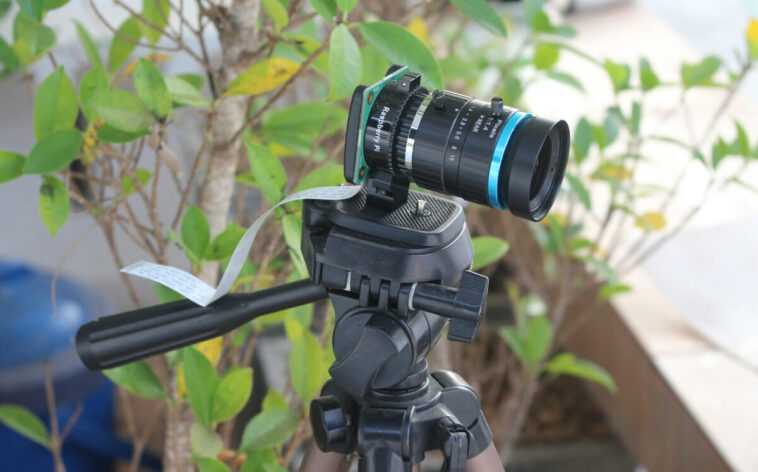

Le câble plat est plutôt court donc j’utilise un serre-câble pour fixer le Raspberry Pi 4 SBC à la poignée du trépied. Pas soigné, mais cela suffira pour l’examen.
Examen de la caméra à obturateur global Raspberry Pi
J’ai installé la dernière version de Raspberry Pi OS 32 bits, mais la caméra n’a pas du tout été détectée :
|
pi@raspberrypi:~ $ libcamera-hello –list-camera Aucune caméra disponible ! |
J’ai dû exécuter les commandes suivantes pour mettre à jour le système avec les dernières bibliothèques libcamera2 avant de redémarrer le système :
|
mise à jour sudo apt sudo apt dist-upgrade redémarrage sudo |
La caméra a finalement été détectée :
|
pi@raspberrypi:~ $ libcamera-hello –list-camera Caméras disponibles —————– 0 : imx296 [1456×1088] (/base/soc/i2c0mux/i2c@1/imx296@1a) Modes : ‘SRGGB10_CSI2P’ : 1456×1088 [60.38 fps – (0, 0)/1456×1088 crop] |
Je ne m’attends pas à ce que ce problème se produise après la sortie, mais si vous avez des problèmes de détection, assurez-vous simplement de mettre à jour le système d’exploitation. Comme nous l’avons déjà noté, l’objectif à monture C de 16 mm a un champ de vision étroit, et il semble qu’il zoome également, car je ne m’attendais pas à ne voir la voiture qu’à cette distance. La qualité a l’air très bonne cependant.
Vous pouvez voir un exemple ci-dessous pris avec la commande :
|
libcamera2-jpeg -o voiture.jpg |
À titre de comparaison, j’ai pris une photo avec mon appareil photo reflex numérique Canon EOS 700D au même endroit avec un zoom minimum :
et zoom maximal :
Ainsi, le niveau de zoom de la caméra Raspberry Pi Global Shutter avec l’objectif 16 mm à monture C est encore plus élevé que celui de ma caméra.
Pour référence, voici quelques informations sur l’image capturée avec la Global Shutter Camera :
|
$ mediainfo voiture.jpg Général Nom complet : voiture.jpg Format : JPEG Taille du fichier : 382 Ko Image Format : JPEG Largeur : 1 456 pixels Hauteur : 1 088 pixels Espace couleur : YUV Sous-échantillonnage de la chrominance : 4:2:0 Profondeur de bits : 8 bits Mode de compression : Avec perte Taille du flux : 382 Kio (100 %) |
J’ai donc décidé de déplacer les cobayes un peu plus loin…
Alors maintenant, je peux voir la voiture et le truc Hotwheel… Tournons donc une vidéo pour montrer l’enregistrement vidéo avec mouvement en utilisant la commande suivante :
|
libamera-vid -o vidéo-test2.mp4 -t 0 |
Notez que la vidéo a été tournée la nuit mais avec un bon éclairage et elle me semble assez fluide. C’est similaire à la caméra à obturateur global e-CAM20_CURB d’e-con Systems que j’ai testée sur Raspberry Pi 4 en novembre dernier.
Voici les détails de l’échantillon pour référence :
|
1 2 3 4 5 6 7 8 9 dix 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 |
$ mediainfo test-video2.mp4 Général Nom complet : test-video2.mp4 Format : AVC Format/Info : Codec vidéo avancé Taille du fichier : 8,79 Mio Mode débit global : Constant FileExtension_Invalid : avc h264 264 Vidéo Format : AVC Format/Info : Codec vidéo avancé Profil de format : Élevé@L4 Paramétrage du format : CABAC / 1 Ref Frames Paramètres de format, CABAC : Oui Paramètres de format, Images de référence : 1 image Paramètres de format, GOP : M=1, N=60 Mode débit : Constant Débit : 10 000 kb/s Largeur : 640 pixels Hauteur : 480 pixels Format d’affichage : 4:3 Fréquence d’images : 30.000 FPS Espace couleur : YUV Sous-échantillonnage de la chrominance : 4:2:0 Profondeur de bits : 8 bits Type de balayage : Progressif Bits/(Pixel*Trame) : 1.085 |
La résolution est de 640×480 avec un framerate de 30 FPS et un bitrate constant de 10Mbps.
Comme nous l’avons mentionné précédemment, l’objectif 16 mm prend en charge les réglages de mise au point et d’ouverture, nous les démontrons donc dans la vidéo ci-dessous.
La caméra Raspberry Pi Global Shutter est disponible dès maintenant pour 50 $ plus taxes auprès de votre distributeur Raspberry Pi préféré. Vous aurez également besoin d’un objectif d’appareil photo, et l’objectif à monture C de 16 mm utilisé dans cette revue coûte 65,99 $ sur Amazon. Si vous avez besoin d’un angle plus large, vous pouvez vous procurer l’objectif à monture CS de 6 mm qui coûte 15,99 $.
