Microcontrôleurs PIC16F132 et PIC18-Q35 : Performances et caractéristiques innovantes

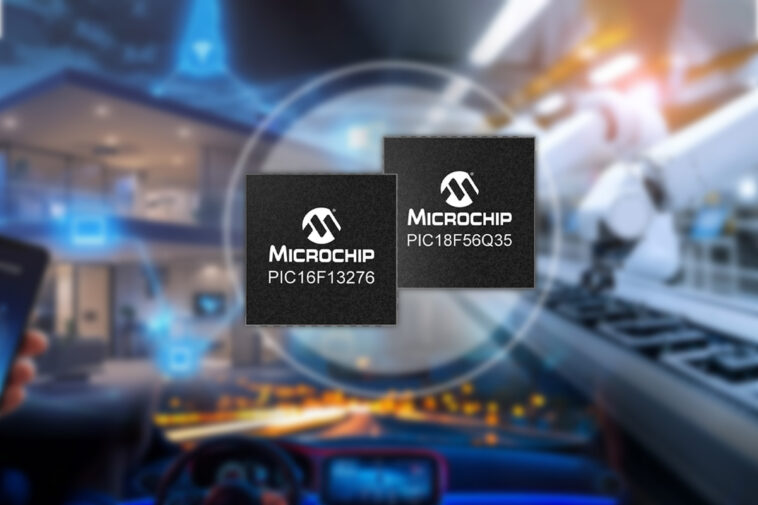

Microchip Technology a récemment annoncé deux nouvelles familles de microcontrôleurs 8 bits, à savoir le PIC16F132 et le PIC18-Q35, marquant ainsi une avancée significative par rapport au modèle précédent, le PIC16F13145. Ces nouveaux modèles allient un contrôle intégré à des blocs logiques configurables (CLB) intégrés, apportant ainsi une logique programmable de type CPLD directement sur la puce.

128 BLE à 64 MHz : le PIC18-Q35 surpasse le PIC16F132

La différence majeure entre les deux modèles se trouve dans leur densité logique. Le PIC16F132x dispose de 32 éléments logiques de base (BLE), tandis que le PIC18-Q35 en offre 128. Ces microcontrôleurs intègrent également des fonctions de sécurité avancées ainsi que des solutions de gestion de tension. Un aspect crucial est la possibilité de désactiver l’interface de programmation et de débogage (PDID), ce qui constitue une barrière supplémentaire contre les accès non autorisés au micrologiciel. Les E/S multitensions (MVIO) facilitent la communication entre divers domaines de tension sans nécessiter de convertisseurs de niveau externes. Grâce à l’architecture CLB, qui exécute des tâches logiques sur du matériel au lieu de logiciels, la charge du CPU ainsi que la consommation d’énergie sont considérablement réduites, tout en assurant un comportement prévisible. Cela fait de ces dispositifs des candidats de choix pour des applications critiques en temps réel, comme le contrôle de moteurs, l’automatisation, l’électronique grand public et les systèmes de sécurité automobile.

Support logiciel MPLAB et kits d’évaluation à 9,99 $

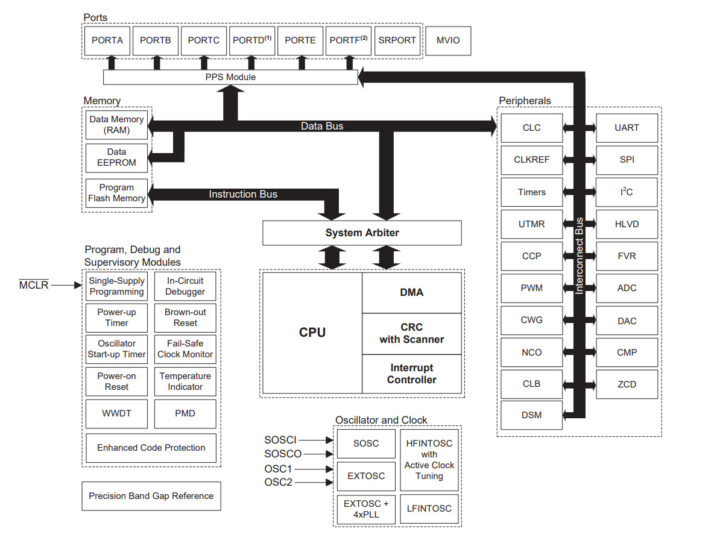

Le PIC18-Q35, avec sa capacité CLB quatre fois supérieure, est particulièrement adapté pour des tâches plus complexes, intégrant des périphériques comme l’UTMR, le NCO et le CWG. En comparaison, le PIC16F13256/76, bien que plus simple, propose un DAC 10 bits et deux comparateurs, le rendant idéal pour des conceptions analogiques à budget limité.

Concernant le développement, ces microcontrôleurs bénéficient d’un soutien complet via l’environnement de développement intégré MPLAB X de Microchip, en plus des nouveaux outils MPLAB pour Microsoft Visual Studio Code (VS Code). Un outil innovant, le CLB Synthesizer, inclus dans le MPLAB Code Configurator (MCC), permet aux développeurs d’optimiser la logique matérielle grâce à une interface de type glisser-déposer sans avoir à coder en HDL.

Microchip a également dévoilé deux nouvelles cartes d’évaluation, le kit d’évaluation Curiosity Nano pour les modèles PIC16F13276 et PIC18F56Q35, chacun proposé à un prix de 9,99 $. Ces kits sont équipés d’un débogueur intégré, d’un port USB Type-C, d’un port COM virtuel et d’une possibilité de tension ajustable de 1,8 V à 5,1 V. Ils incluent une LED utilisateur, un bouton ainsi qu’un cristal de 32,768 kHz.

Les modèles PIC16F13276 sont disponibles à partir de 0,32 $ pour de grandes quantités, tandis que le PIC18-Q35 commence à 0,62 $. Pour davantage d’informations, y compris la fiche technique et les options d’achat, vous pouvez consulter la page produit dédiée aux microcontrôleurs PIC 8 bits ainsi que le communiqué de presse associé.
