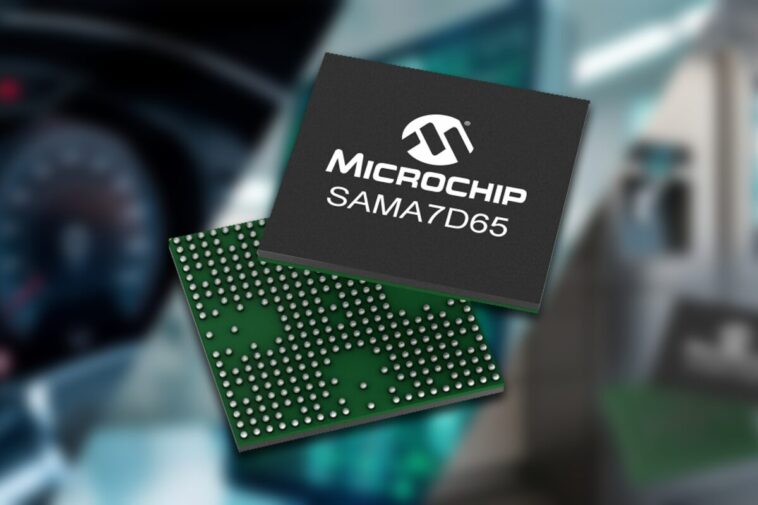

Microchip a récemment publié le MPU SAMA7D65, un processeur intégré à hautes performances Cortex-A7 conçu pour les applications HMI et de connectivité sur les marchés industriels, domestiques, médicaux et d’appareils.
Le MPU est disponible dans les variantes du système dans le système (SIP) et du système sur puce (SOC) et dispose de diverses interfaces d’affichage, notamment des interfaces MIPI DSI, des LVD et des interfaces RVB série 8 bits, ainsi qu’un GPU 2D pour l’accélération graphique. Les options de mémoire et de stockage incluent la prise en charge de la mémoire DDR2 / DDR3 / DDR3L et LPDDR2 / 3 16 bits, une RAM DDR3 GBIT en option 1 ou 2 GBIT, NAND Flash, EMMC Flash et SD Card. Il dispose d’un double Gigabit Ethernet avec support TSN, d’un contrôleur I3C, de cinq interfaces CAN-FD et de trois ports USB à grande vitesse. De plus, il est livré avec diverses fonctionnalités de sécurité, y compris la fonction physiquement implicable (PUF), le démarrage sécurisé, le stockage clé et les accélérateurs cryptographiques pour AES, SHA, RSA et ECC.

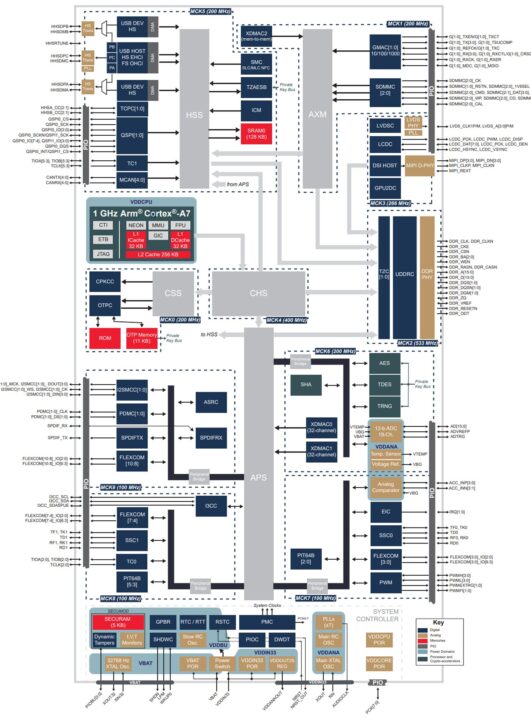

Microchip SAMA7D65 SOC / SIP Spécifications:
- CPU – ARM Cortex-A7 Core jusqu’à 1 GHz
- Arm Trustzone, néon, FPU
- 32KB L1 I-cache + 32KB D-cache, cache L2 256KB
- Module de trace intégré avec 16 Ko CORESIGHT ETB
- Échelle de tension et de fréquence
- Minuteries génériques 64 bits
- GPU – 2d GPU uniquement
- Pas de VPU, pas de NPU
- Mémoire
- SAMA7D6 (SOC) – prend en charge la mémoire DDR2 / DDR3 / DDR3L / LPDDR2 / LPDDR3 jusqu’à 16gbit, 533 MHz
- SAMA7D65D1G / D2G (SIP) – intégré 1 Gbit (128 Mo) ou 2 Gbit (256 Mo) DDR3L SDRAM
- Stockage
- EMMC 5.1 Flash (HS400 / HS200)
- SD 3.0 (SDR104)
- NAND 8 bits (SLC / MLC) avec ECC
- Interfaces octal et quad SPI
- Affichage – Contrôleur LCD – WXGA / 720P MAX, LVDS (canal unique), MIPI DSI à 4 voies, RVB série 8 bits
- Audio
- 2x SSC (8-Ch TDM), 2x I²S (TDM256), entrée MIM PDM 2x (jusqu’à 8 micros)
- S / PDIF TX / RX
- Convertisseur de taux d’échantillonnage (4 canaux stéréo)
- Réseautage – 2x 10/100/1000 Ethernet Mac avec support TSN, interfaces RMII / RGMII
- USB
- 2x appareils USB HS
- 3x hôtes USB HS
- 2x contrôleurs USB Type-C
- Périphériques
- Timeuses et PWM – Pit 64 bits 64 bits, compteurs de minuterie 2x 3-CH, contrôleur PWM 1x 4-CH
- 142x I / OS programmable
- 2x quad-SPI ou 1x octal-SPI
- Interface MIPI I3C
- 11x flexcom (configurable comme USART / UART / I2C / SPI)
- Interfaces 5x CAN-FD avec le support horodat
- ADC
- 16 entrées ADC internes externes + 3
- 4x entrées ACC externes
- Sécurité
- Sécuriser SRAM (5KB) avec une protection de sabotage
- Registre de sauvegarde 256 bits
- 4 broches de sabotage avec horodatage
- TZAESB: DUAL 128 bits AES pour le cryptage DDR / QSPI / SMC à la volée
- Secure RTC, SHA, AES, TDES, RNG, PUF
- Contrôle d’accès JTAG / SWD
- Mission
- 2x 32-ch DMA, 1x Mémoire 8-Ch DMA
- 8 sorties d’horloge programmables
- Gestion de l’énergie
- Plusieurs domaines et modes de puissance
- LDOS internes pour analogique / PLLS
- Mode de sauvegarde avec rétention SRAM / DDR
- Optimisé pour MCP16501 / 16502 PMICS
- Package – 343-ball BGA, 14x14x1,2 mm, pas de 0,65 mm
Veuillez noter que la seule différence entre le SOC et le SIP est que le SOC nécessite une mémoire externe, tandis que le SIP intègre 1 GBIT ou 2 GBIT DDR3L SDRAM dans le même package pour une conception simplifiée et une empreinte PCB réduite.
La société mentionne que l’appareil prend en charge divers outils et logiciels, y compris la plate-forme Linux4Sam pour le développement Linux intégré, MPLAB X IDE pour la configuration et le débogage des projets et MPLAB Harmony V3 pour la création d’applications basées sur RTOS. La société fournit également des exemples de codes pour les périphériques comme ADC et ACC, ainsi que des notes d’application pour des sujets tels que XIP avec un flash en série, l’étalonnage du capteur de température et l’estimation de la durée de vie des produits, ce qui facilite l’accélération du développement et de la rationalisation de l’intégration du système.

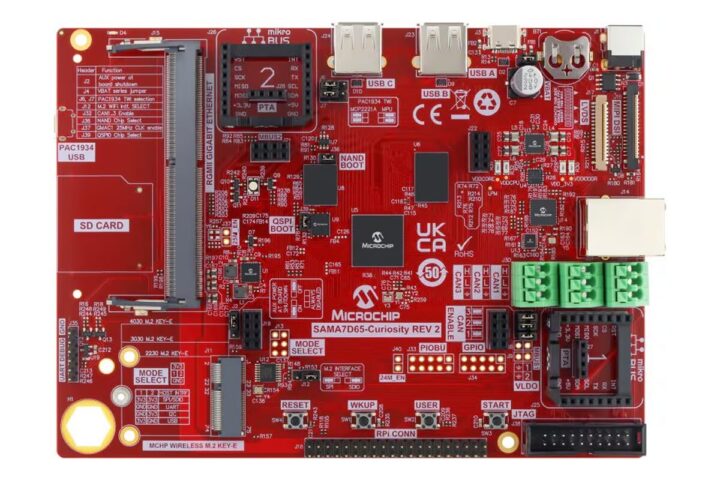

La société propose également la carte de curiosité d’accès précoce SAMA7D65 conçue pour évaluer et prototype avec le microprocesseur microchip SAMA7D65. La carte comprend 8 Go de RAM DDR3L, QSPI NOR et SLC NAND FLASH, et prend en charge une large gamme d’interfaces de connectivité et multimédia, y compris le double Gigabit Ethernet avec TSN, hôte / appareil USB, MIPI DSI, LVDS et graphiques 2D. Il comprend également cinq contrôleurs CAN-FD, plusieurs options SPI, I2C et UART et des éléments sécurisés comme un TRNG, un démarrage sécurisé et un PUF. L’expansion est facilitée via des en-têtes compatibles Raspberry Pi et des prises Mikrobus.
Le SOC et SIP SAMA7D65 rivalisent avec d’autres microprocesseurs Cortex-A7, tels que la famille STM32MP13 de Stmicroelectronics avec un noyau Cortex-A7 à bras unique 1 GHz et plusieurs puces Allwinner, par exemple, le processeur Cortex-A7 Allwinner T113-S3.
Au moment de la rédaction du moment de la rédaction, la société ne mentionne aucun prix de prix ou d’achat pour le MPU Cortex-A7 SAMA7D65, mais vous pouvez acheter la carte de curiosité d’accès précoce SAMA7D65 pour 169,00 $ à la page des produits Microchip officiels. Plus d’informations sur la puce peuvent être trouvées sur la page du produit et le communiqué de presse.
