Microchip lance les microcontrôleurs à faible coût et à faible puissance PIC16F17576 pour les capteurs analogiques

Microchip PIC16F17576 Les MCU 8 bits sont conçus pour les capteurs analogiques à faible coût et à faible puissance. Ils intègrent un comparateur à faible puissance et une combinaison de référence de tension qui peut fonctionner tandis que le noyau MCU est en mode veille, consommant moins de 3,0 µA de courant pendant les mesures analogiques.

Les microcontrôleurs PIC16F17576 sont équipés de jusqu’à quatre amplificateurs opérationnels (AMPS OP) avec des échelles de gain contrôlées par logiciel, et un ADC différentiel 12 bits avec une moyenne automatisée. Les applications clés comprennent la mesure des vibrations et de la déformation, des compensations d’écoulement, une détection des gaz, un suivi des actifs à froid et une détection de mouvement.

PIC16F17576 Spécifications:

• Core – C compilateur Architecture RISC optimisée à 32 MHz
• Mémoire et stockage
  • Jusqu’à 2 Ko de données SRAM
  • Jusqu’à 28 Ko de la mémoire flash du programme
  • Jusqu’à 256 octets de données de données de données
  • Protection du code programmable et protection de l’écriture
• Périphériques numériques
  • 2x modules Capture / Compare / PWM (CCP) (résolution 16 bits pour les modes de capture / compare; Résolution 10 bits pour le mode PWM)
  • PWM 2X 16 bits
  • 4x cellules logiques configurables (CLC)
  • 1x générateur de forme d’onde complémentaire (CWG):
  • Timer 8/16 bits configurable (TMR0)
  • 2x temporisateurs 16 bits (TMR1 / 3) avec contrôle de la porte
  • Jusqu’à 3x timeurs 8 bits (TMR2 / 4/6) avec minuterie de limite matérielle (HLT)
  • Oscillateur à commande numérique – horloge d’entrée jusqu’à 64 MHz
  • CRC programmable avec balayage de mémoire:
  • 2x émetteurs récepteurs asynchrones synchrones universels améliorés (EUSART); RS-232, RS-485, Lin compatible
  • 2x Host Host Synchronous Serial Ports (MSSP) pour SPI ou I2C
  • Sélection de broches périphériques (PPS) pour la cartographie des broches des E / S numériques
  • Jusqu’à 35x broches d’E / S
  • PIN 1X ENTURY uniquement
  • Pin d’interruption 1x
• Périphériques analogiques
  • Convertisseur différentiel analogique-numérique avec calcul (ADCC) avec résolution 12 bits, jusqu’à 300 ksps d’échantillon, jusqu’à 35x canaux d’entrée externes, 7x canaux d’entrée internes
  • Convertisseurs numériques 2x 10 bits (DAC)
  • 2x comparateurs (CMP): 1x comparateur à grande vitesse (CMP1) avec le temps de réponse 50NS, 1x comparateur de faible puissance (CMPLP1):
  • Jusqu’à 4x amplificateurs opérationnels:
  • Références de tension fixe 2x (FVR) – Niveaux de sortie de sortie 1.024 V, 2.048V et 4,096 V sélectionnables
  • Référence de tension à faible puissance (VREFLP) – sortie nominale de 1,024 V; DAC 6 bits indépendant
• Horloges
  • Bloc d’oscillateur interne de haute précision (HFINTOSC) UP TP 32 MHz:
  • Oscillateur interne de 31 kHz (LFINTOSC)
  • Oscillateur secondaire externe de 32 kHz (SOSC)
  • Entrée d’horloge haute fréquence externe:
    • Modes 3x Crystal / Resonator
    • Modes de puissance de l’horloge externe 2X (EC)
  • 4x PLL disponible pour les sources externes
  • Moniteur d’horloge défaillant
  • Timer de démarrage de l’oscillateur (OST)
• Programmation / débogage
  • Programmation série en circuit à 2 broches (ICSP)
  • Débogue en circuit à 2 broches (ICD) avec 3x points d’arrêt
• Mission
  • Réinitialisation de puissance à faible courant (POR)
  • Minuterie de mise sous tension configurable (PWRT)
  • Réinitialisation de la création (BOR)
  • Réinitialisation de la borne à faible puissance (LPBOR)
  • Minuterie de garde-gardée à fenêtres (WWDT)
• Tension d’alimentation – 1,8 V à 5,5 V
• Modes et fonctionnalités d’économies d’alimentation
  • Doze – CPU et périphériques fonctionnant à différents taux de cycle (généralement, le CPU est plus bas)
  • Iondure – CPU s’est arrêté pendant que les périphériques fonctionnent
  • Sommeil – consommation d’énergie la plus faible, réduction du bruit tout en effectuant des conversions ADC
    • <900 na typique @ 3v / 25 ° C (WDT activé)
    • <600 na typique @ 3v / 25 ° C (WDT Disabled)
  • Désactiver les modules périphériques (PMD) – désactive sélectivement les modules matériels pour minimiser la consommation d’alimentation active
  • Gestionnaire périphérique analogique – allume les périphériques analogiques en marche et éteignant au besoin
  • Consommation d’énergie active
    • 48 µA typique @ 32 kHz, 3V / 25 ° C
    • <1 mA typique @ 4 MHz, 5v / 25 ° C
• Packages – SPDIP à 28 broches, SSOP à 28 broches, VQFN à 28 broches, PDIP 40 broches, QFN à 40 broches et TQFP à 44 broches
• Plage de température
  • Industriel: -40 ° C à 85 ° C
  • Étendu: -40 ° C à 125 ° C

Il y a douze périphériques dans la famille PCI16F17576 avec différentes configurations de RAM et Flash, nombre d’épingles d’E / OS, ADC, AMPS OP, minuteries, etc.

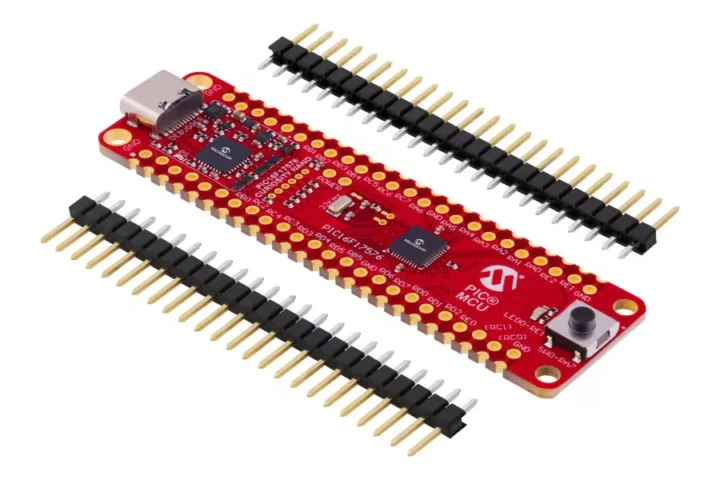

Les MCU PIC16F17576 sont pris en charge par le MPLAB X IDE et le configurateur de code MPLAB, permettant aux concepteurs de gérer les fonctionnalités des périphériques APM et analogiques. La façon la plus simple de commencer est d’obtenir le kit d’évaluation Nano Microchip PIC16F17576 avec un microcontrôleur PIC16F17576 avec un flash de 28 Ko et un SRAM 2KB, un commutateur utilisateur, une LED utilisateur, un débogueur à bord avec deux canaux d’analyseur logique (DGI GPIO) et un port USB.

Microchip indique que les microcontrôleurs PIC16F17576 sont disponibles maintenant, à partir de 57 cents chacun en quantités de 10 000 unités, tandis que le conseil de développement de la curiosité coûte 9,99 $. Plus de détails peuvent être trouvés sur la page du produit et le communiqué de presse.
