METTER UV POUR FIPPER ZERO Mesures Ultraviolet Radiation avec capteur AS7331

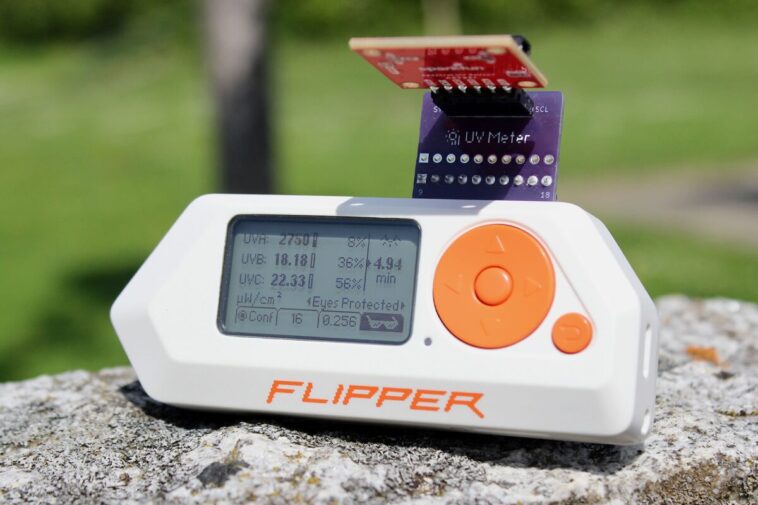

Le compteur UV est une application Flipper Zero conçue pour mesurer le rayonnement ultraviolet (UV) en utilisant le capteur spectral AS7331, qui peut détecter les longueurs d’onde UV-A, UV-B et UV-C. Conçu pour la surveillance des UV personnels et environnementaux, cet outil mesure les niveaux d’exposition aux UV dans les scénarios quotidiens, que ce soit derrière les fenêtres, sous couverture nuageuse ou tout en portant des lunettes de soleil.

Il fournit des lectures d’irradiance en temps réel en µW / cm², avec W / m² ou MW / m², et calcule des durées d’exposition quotidiennes maximales sûres sur la base des TLV 2024 et des BEIS d’ACGIH, avec des facteurs réglables tels que l’état de protection oculaire, le gain et le temps d’exposition. Un compteur visuel et des symboles d’avertissement informent l’utilisateur de sous-exposition ou de surexposition. L’application affiche également la contribution relative de chaque type UV au risque d’exposition global. Un PCB adaptateur compact permet une connexion facile entre le nageur de filetage et la carte de rupture AS7331 via I²C.

Spécifications de compteur UV Flipper Zero:

• Plateforme cible – Flipper Zero
• Module du capteur – SparkFun AS7331 Capteur spectral pour les mesures indépendantes de UV-A, UV-B et UV-C
• Interface – I2C
  • SCL → C0 (broche 16)
  • SDA → C1 (broche 15)
• Sortie de données
  • Lectures d’intensité UV en temps réel
  • Unités: µW / cm², mw / m², avec m²
  • Compteurs à barres de valeur du capteur brut avec indicateurs de surexposition
• Mesure de l’exposition
  • Calcule la durée maximale de l’exposition quotidienne en fonction de:
    • 2024 tlvs et beis par acgih
    • Référence de changement de travail de 8 heures
    • Statut de protection oculaire (intégralement dans les paramètres)
  • Affiche le pourcentage de contribution de chaque bande UV
  • Avertissements pour les seuils d’exposition dangereux
• Paramètres utilisateur
  • Sélection d’adresse I²C manuelle
  • Réglage du gain et du temps d’exposition (similaire à la vitesse ISO / obturation)
  • Bascule de protection oculaire pour les calculs de sécurité ajustés
• Adaptateur PCB – PCB conçu par Kicad personnalisé
• Dimensions de PCB de l’adaptateur – 25,8 mm x 20,3 mm

En termes de logiciel, Baisch mentionne que le logiciel de l’application du compteur UV a été développé à partir de zéro, qui est allé bien au-delà des tutoriels de base et des bibliothèques existantes de SparkFun. En fin de compte, il a créé sa propre bibliothèque AS7331 pour gérer les paramètres de mesure du capteur (comme le gain, le temps d’intégration et le diviseur), et la conversion de données brutes en lectures significatives µW / cm².

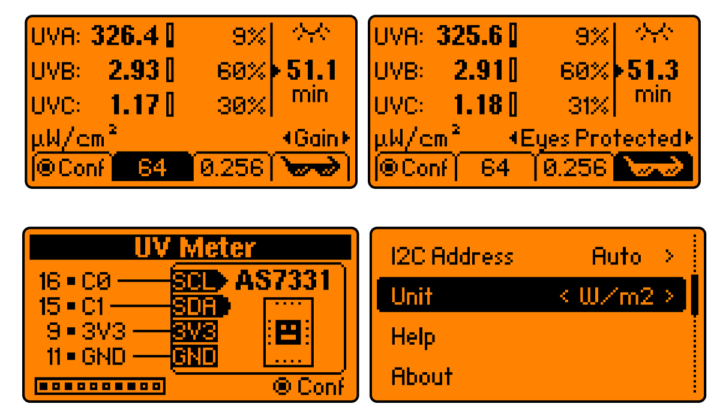

Il a également créé une interface pour l’écran de 128 × 64 pixels du Flipper Zero, affichant des lectures UV-A, UV-B et UV-C, aux côtés d’une durée maximale de l’exposition quotidienne maximale basée sur les directives ACGIH. Cela impliquait de passer d’une fenêtre simple à une architecture SceneManager / ViewDispatcher pour gérer différents écrans, y compris un menu de paramètres, des sections «À propos» et «d’aide» et un guide visuel pour le câblage des capteurs.

Le compteur UV ajoute à de nombreuses extensions existantes pour le flipper zéro, comme la carte Wi-Fi à double bande Flipper BlackHat exécutant Linux et conçue pour les tests de pénétration, le module d’extension FlipMods de Sacred Labs qui combine un MCU sans fil CC1101 CC1101, parmi les autres.

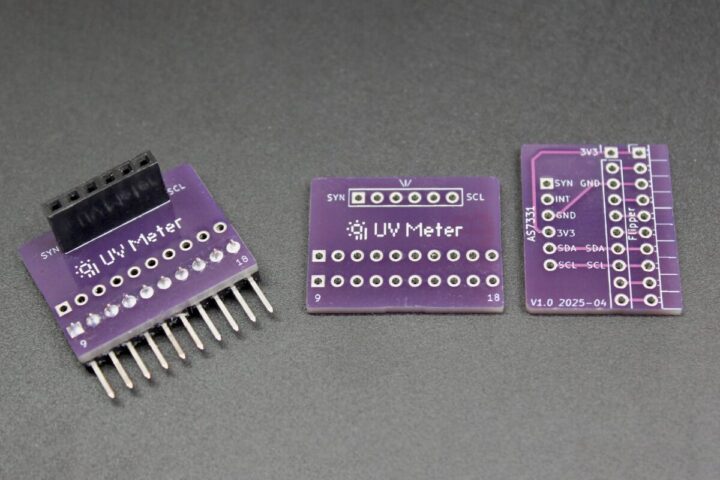

Il a également conçu un PCB personnalisé pour le flipper pour connecter le module précoce du capteur au flipper sans avoir besoin de fils. Après avoir terminé l’appareil et l’interface utilisateur, il l’a testé, et le résultat a été surprenant, pour le moins. Il s’avère que vous êtes probablement moins protégé des UV que vous ne le pensez. Considérez une meilleure protection solaire cet été, ou vous pouvez simplement construire votre propre compteur UV Flipper Zero. Plus d’informations sur le projet peuvent être trouvées sur le site Web de Michael Baisch ou son référentiel GitHub. Tout est open-open, vous pouvez donc construire le projet vous-même très facilement.

Via hackster.io
