Rakwireless a introduit le système modulaire IoT Wisblock en 2020 pour permettre aux développeurs de créer facilement des solutions LORAWAN IoT avec divers modules de base, des plinthes et des modules Sensor / IO. L’entreprise a continué à ajouter de nouveaux modules Wisblock année après année, et il y a maintenant plus de 120 modules qui font partie de l’écosystème Wisblock.
Bien que le grand choix de modules rend la conception de prototypes IoT plus flexibles, les clients sont souvent confrontés à des défis pour vérifier la compatibilité et sélectionner les bons modules pour les bonnes créneaux. C’est pourquoi Rakwireless a travaillé sur des outils de concepteurs en ligne basés sur le Web pour l’écosystème Wisblock. La première version est le concepteur de maillage utilisé pour configurer et créer rapidement ses propres périphériques de maillage du module à enclos et passer un ordre à partir de là une fois la conception terminée.
Je lui ai donné un essai rapide moi-même. Je voulais un dispositif maillé avec un écran, un clavier, un module GNSS et un capteur de qualité de l’air car les niveaux de pollution dans certaines parties de la Thaïlande sont désormais assez élevés. Avec le bon firmware, le kit permettrait la messagerie, le partage de localisation et l’affichage de niveau de la qualité de l’air.

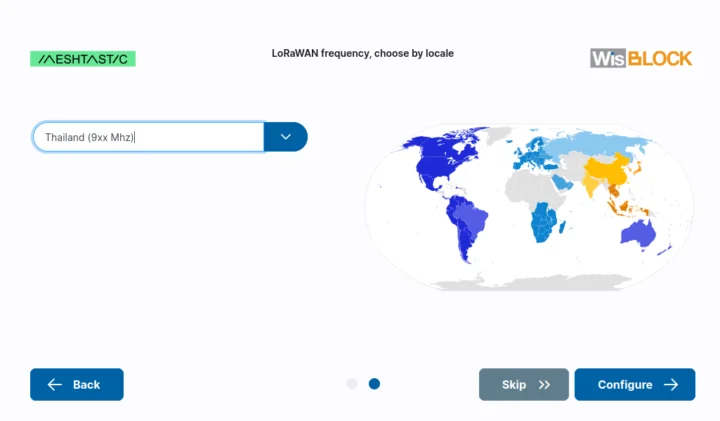

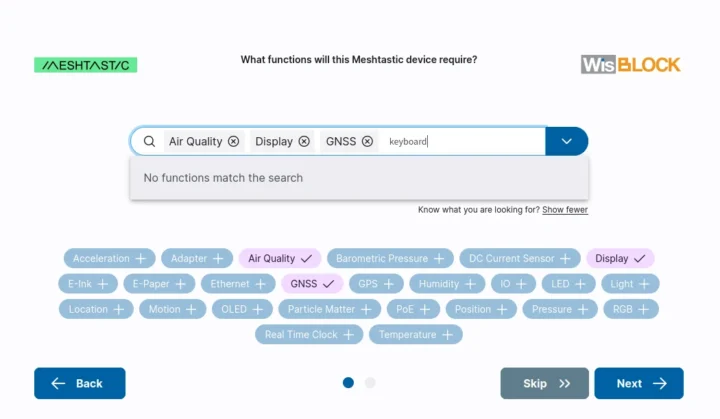

Allons sur le site Web designer et sélectionnons les fonctionnalités dont nous avons besoin: qualité de l’air, affichage et GNSS. Malheureusement, un clavier n’est pas une option, alors ignorons celui-là. Nous pouvons toujours utiliser un smartphone connecté à notre kit. Cliquez sur Suivant pour sélectionner le pays et la bande de fréquences.

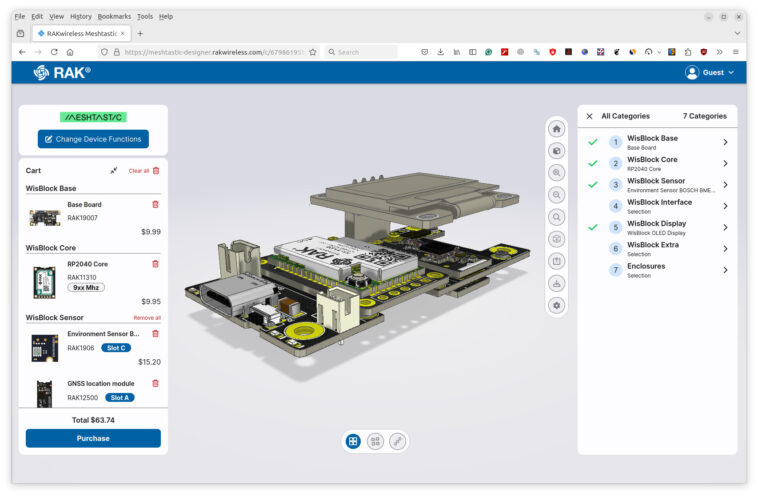

Cliquer sur Configurer créera automatiquement un prototype IoT avec divers modules Wisblock. Cela prend quelques secondes, et voici le résultat que j’ai obtenu. Meshtastic Designer affichera une vue 3D du prototype, les modules sélectionnés avec des informations de prix et un bouton d’achat à gauche, et les catégories de modules WISBLOCK à droite au cas où nous aurons besoin d’ajouter quelque chose.

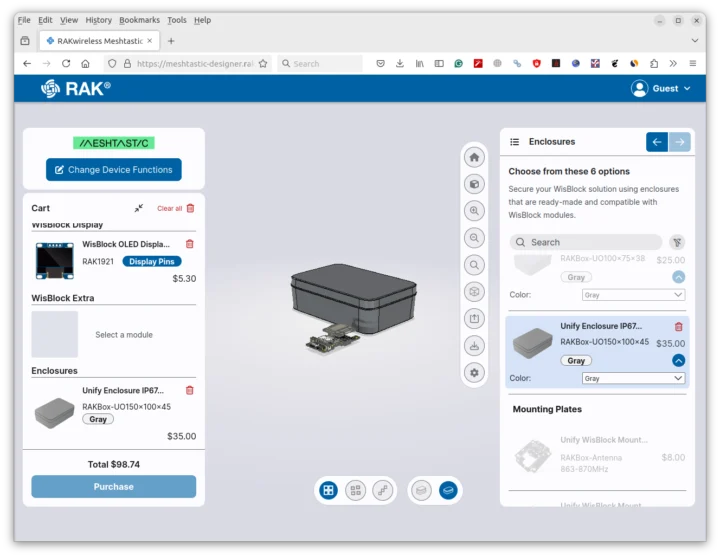

Disons que je veux ajouter une enceinte. Je clique donc sur «7 enceinte» sur la bonne section, et je me suis présenté avec une liste d’enceintes et de plaques de montage, et les cas et plaques incompatibles (trop petits) sont grisés. Je pouvais faire glisser et laisser tomber l’enceinte compatible à la section gauche. Je pense que ce n’est pas idéal car j’utilise un affichage, mais oublions ce petit détail pour l’instant.

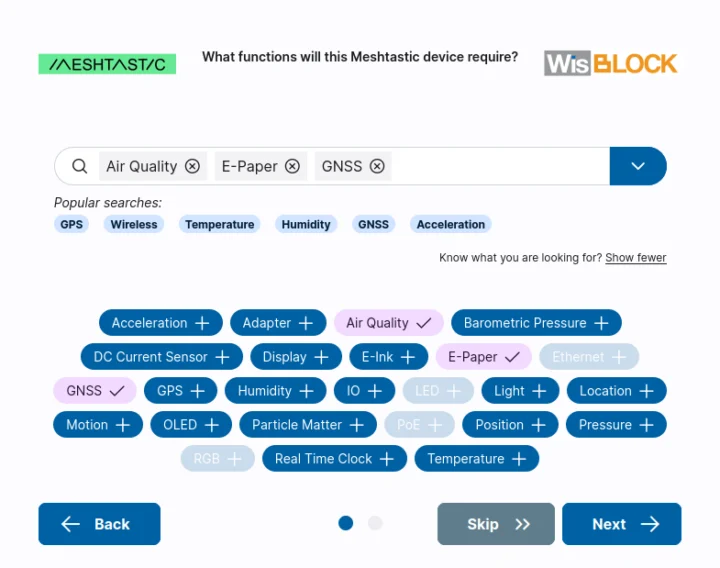

Vous pouvez supprimer le module dont vous n’avez pas besoin et modifier les fonctions de l’appareil. Par exemple, je suis retourné afficher de «l’affichage» au «papier électronique» car il peut être plus visible à l’extérieur.

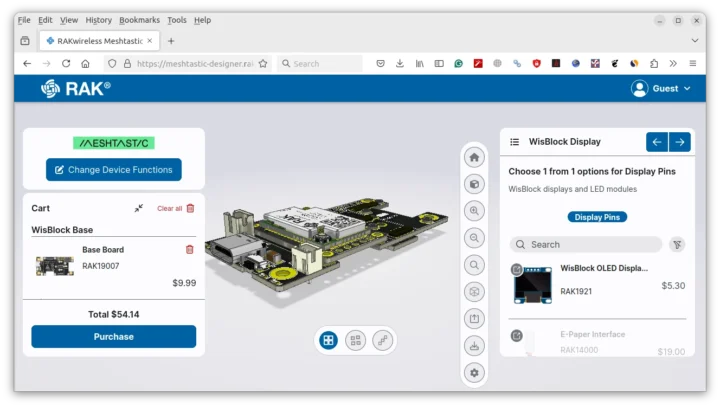

Le kit résultant s’est retrouvé sans aucun écran car le module de papier électronique RAK14000 n’est pas pris en charge ici. C’est décevant, mais au moins cela empêche les gens d’acheter des modules compatibles.

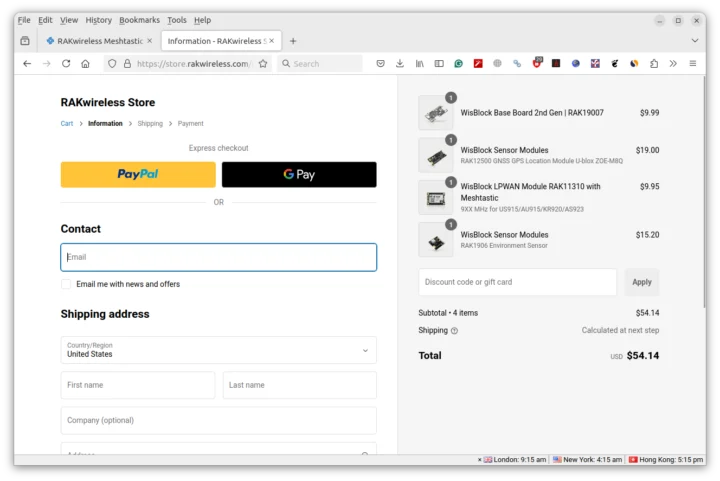

Cliquer sur l’achat vous amènera au magasin sans rakwire avec tous les modules sélectionnés dans le kit.
Vous devrez également développer le firmware à l’aide de la plate-forme de développement IoT multi-cible RUI3 ou directement avec le SDK du fabricant du MCU.
