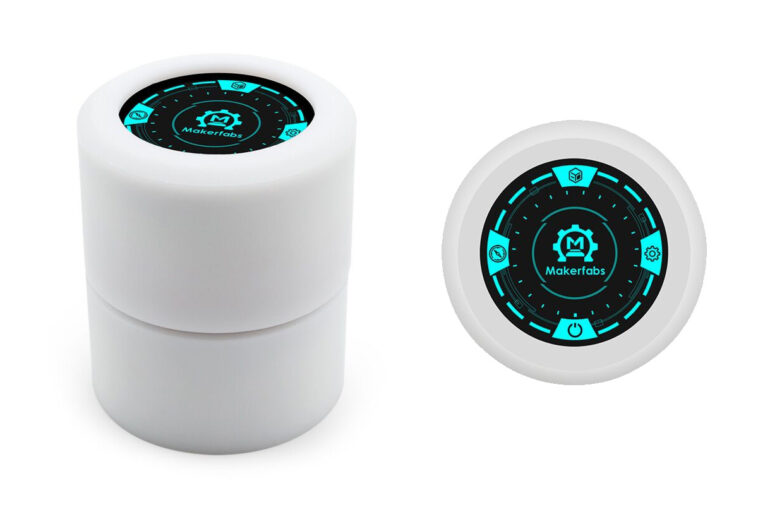

Matouch Smartknob assemblé le bouton rotatif basé sur ESP32 avec écran tactile se vend 69 $

MakerFabs a récemment publié «Matouch Smartknob Assemblé» basé sur la conception matérielle open-source SmartKnob, mais enfermé dans un boîtier en plastique. Pour rappel, la vue Smartknob est un bouton rotatif de bricolage basé sur ESP32-S3 construit autour d’un moteur BLDC. Avec les logiciels et l’ingénierie intelligents, le moteur est si configuré qu’il peut effectuer des détenteurs configurables logiciels, des commentaires haptiques, un encodeur magnétique, etc. Il a également un écran tactile rond et USB-C, et dispose d’une enceinte 3D pratique qui peut également être fixée à votre mur avec des languettes de traction collantes.

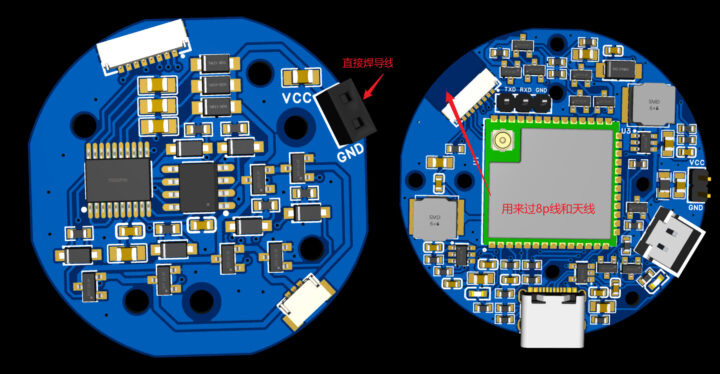

La vue Smartknob était un excellent concept, mais sa nature bricolage a rendu difficile pour de nombreuses personnes d’en mettre la main sur une car elle n’a jamais été fabriquée en quantités. Le Matouch Smartknob assemblé résout ce problème en s’appuyant sur la conception d’origine et est entièrement assemblé pour une utilisation immédiate. Le module d’origine intègre un LCD rond 240 × 240 et utilise un module ESP32-PICO-V3-02. En revanche, le Matouch Smartknob dispose d’un écran LCD tactile de 1,28 pouce et d’une conception mécanique mise à jour avec un boîtier imprimé en 3D pour une amélioration de l’expérience utilisateur et un effectivité. Il a également un schéma PCB mis à jour, un chargeur de batterie et une protection contre-EMF.

Spécifications Matouch Smartknob

• Module sans fil – ESP32-S3-WORMP-1-N16R8
  • SOC – ESP32-S3
    • CPU – Processeur Dual-Core LX7 avec jusqu’à 240 MHz
    • Mémoire – 512KB SRAM, 8 Mo PSRAM
    • Stockage – 384kh Rom
    • Wireless – WiFi 4 et Bluetooth 5.0 avec BLE
  • Stockage – Flash de 16 Mo
  • Antenne PCB
• Affichage – écran tactile rond de 1,28 pouce (résolution 320 × 320)
• Moteur – 3205B MOTEUR GIMBAL (auparavant 3205A, maintenant en rupture de stock)
• USB – USB Type-C pour la puissance, la programmation et les données
• Capteurs
  • Encodeur magnétique MT6701 pour détection de position précise
  • Détection de force basée sur la jauge de tension
• Mission
  • Prise en charge intégrée de la batterie
  • Protection des EMF
  • Support Bluetooth HID (fonction de rouleau)
• Pouvoir
  • USB Type-C (5V / 1A)
  • Propulsé par batterie avec un circuit UPS pour une commutation transparente
  • Chip de gestion de l’alimentation IP5306

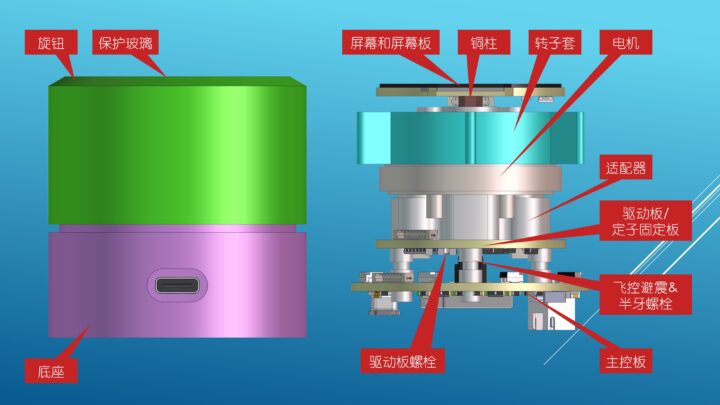

En plus de s’inspirer du projet Smartknow View, MakerFabs mentionne également que leur conception mécanique s’appuie également sur le projet Superdial, mais la société l’a mise à jour pour l’améliorer. Ce bouton intelligent basé sur ESP32 prend en charge le cadre ESP-IDF et le développement d’Arduino. L’interface utilisateur est construite à l’aide de LVGL, et les utilisateurs peuvent configurer l’appareil via un panneau de configuration Web via le Wi-Fi, permettant des ajustements en temps réel pour forcer la rétroaction et les mappages de raccourci. Plus d’informations sur le produit peuvent être trouvées sur le référentiel GitHub du projet.

Le Matouch Smartknob assemblé a été introduit pour la première fois en juillet dernier, mais il n’a fait que notre sortie d’attention. L’appareil peut être acheté directement auprès de MakerFabs pour 69,00 $.
